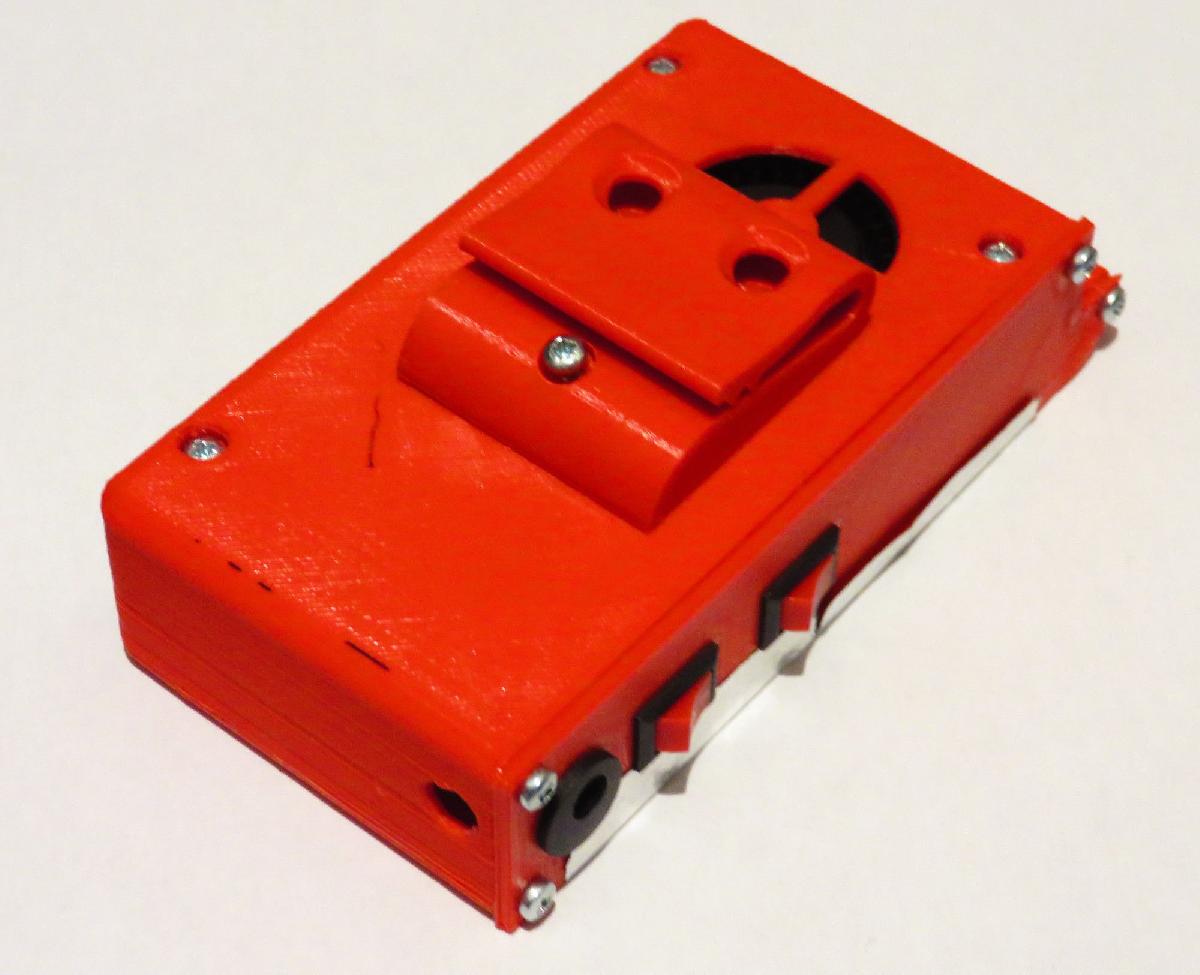

Mini cooler Summer Peltier para suas costas V3

Desporto e Ar Livre

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Mini cooler Summer Peltier para suas costas V3

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Mini cooler Summer Peltier para suas costas V3 foi projetado para Impressora 3D. ObjetivoEste dispositivo e a V2 do mini cooler de montagem traseira PeltierEle se prende a qualquer camiseta na parte de tras do seu pescoco-A bateria foi removida da caixa, pois nao traz muita autonomia para o tamanho que possuiUm conector de 12V 5.5x2.1mm na lateral e usado para alimentar todo o sistema utilizando um pacote de bateria.Um pacote de bateria especial de 2 celulas 18650 foi feito para este proposito aqui: https://www.thingiverse.com/thing:3815531Ele pode ser preso ao seu cinto usando um clipe que voce pode parafusa-lo.-2 modulos Peltier estao montados de forma que a parte fria toque a parte de tras do seu pescoco.Eu cobri o modulo Peltier com fita de aluminio para aumentar o efeito de resfriamento do Peltier.Dentro da caixa, voce encontrara 1 dissipador de calor slim 41x100x8mmO dissipador de calor toca o lado quente do modulo Peltier e esta conectado apenas usando pasta termica.Voce nao precisara de muito mais, pois tudo e mantido junto com pecas de plastico.O ventilador e um ventilador de 5 Volts 5015Como a entrada de energia e de 5V 3A do banco de energia, o melhor neste caso e usar um ventilador de 5VO ventilador do tipo soprador permite que o fluxo de ar seja empurrado atraves de uma superficie fina e redirecionado diretamente para as aletas do dissipador de calor.Dependendo da qualidade dos seus modulos Peltier, voce pode esperar consumir 2.4-2.5A da fonte de alimentacao de 5V. Portanto, certifique-se de que seu banco de energia pode suportar pelo menos 3A.Como os modulos Peltier sao projetados para 15V 6A, reduzir a tensao para cerca de 5V reduz a corrente consumida para cerca de 1A cada.Cada modulo pode ser ligado ou desligado dependendo da area que voce prefere resfriar.Claro que ambos os modulos podem ser alimentados, pois cada modulo Peltier tem um switch dedicado classificado para 3A.O sistema pode funcionar entre 2-4H ininterruptamente usando a bateria 2x18650 (2 celulas de 3400mAh).Observacao: Neste setup, o ventilador soprador esta sempre ligado, mesmo que os interruptores estejam ambos desligados.Isso garante que o ventilador esteja ligado nao importa o que aconteca. Se o ventilador parar, ou nao estiver ligado quando os modulos Peltier estiverem ligados, isso pode resultar no superaquecimento do dissipador de calor, derretendo sua embalagem plastica, danificando seus modulos Peltier e queimando voce no processo. Portanto, certifique-se de que esteja sempre funcionando!Sobre o cabo de energia que vai do seu banco de energia USB para o seu modulo de resfriamento Peltier Jack, voce pode comprar um que ja vem pronto, ou fazer um voce mesmo usando 1 cabo USB + 1 conector femea 5.5x2.1 de um adaptador de fonte de 12V quebrado.FiacaoConfira o diagrama de fiacao fornecido para mais detalhesPecas necessarias2x modulo Peltier TEC1-12706 de 12VFonte de energia de banco de 5V 3A (https://www.thingiverse.com/thing:3815531)2x interruptor rocker (3A KDC11-101)1x conector de painel de montagem 12V (http://3dmodularsystems.com/fr/connectique/478-21x55mm-connecteur-d-alimentation-de-panneau-pour-prise-jack.html)14x parafusos termoplasticos M3x10mm (http://3dmodularsystems.com/fr/visserie/244-vis-m3x10mm-pozi-zingue-blanc-thermoplastique.html)Nota Especial:Funciona muito bem em areas sem vento durante o verao, como trens nao climatizados....Atualizacoes2019.08.28 - Adicionada versao para modulo Peltier unico 12712 (40x40x3.2mm)2019.08.23 - Postagem Original (para Peltier 12706: 40x40x4mm)Aproveite o calor do verao!Sistemas Modulares 3D impressoras 3D EvolutivasSe voce gostou e quer nos ajudar com uma doacao, considere "dar gorjeta" no Thingiversehttp://www.3dmodularsystems.comTwitter: https://twitter.com/3dmodularsystemYouTube: http://www.youtube.com/c/3DModularSystems3DPrinters
