Mini Cluster Intel Galileo

Computador

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Mini Cluster Intel Galileo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

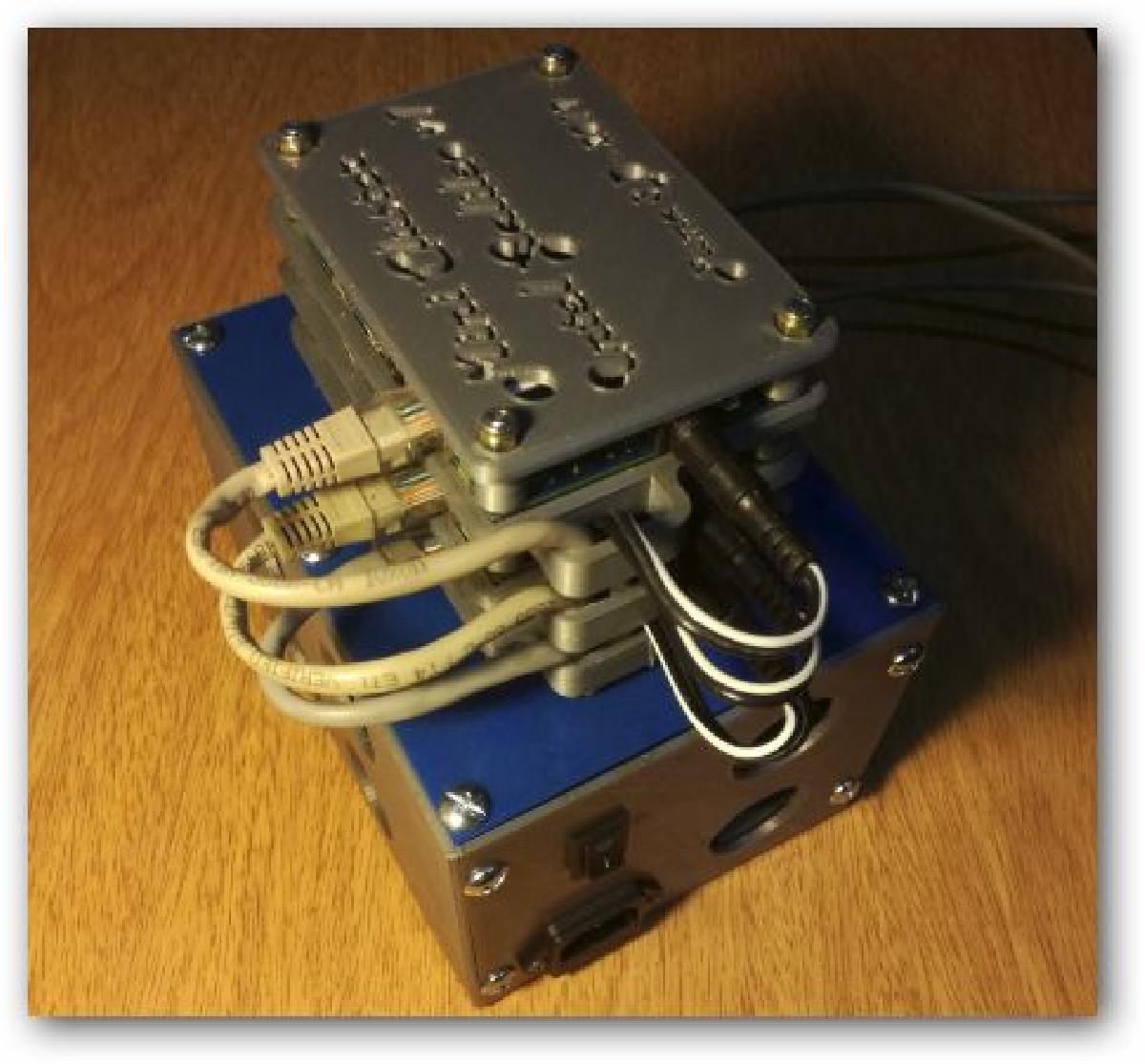

Mini Cluster Intel Galileo foi projetado para Impressora 3D. Suporte em forma de torre para pequeno cluster com placas Intel Galileo. As fontes de alimentacao originais de cada SBC foram colocadas dentro da torre, usando uma estrutura adaptada para os conectores. Como o projeto utiliza 3 placas, a base da torre foi projetada para essa quantidade de fontes. A caixa onde vao as fontes pode ser usada como gabinete para outros fins. Para isso, pode-se substituir a tampa superior (peca denominada tampa_Galileo_inferior) pela base (peca denominada torre_Galileo_base). A estrutura interna permite ate 3 conectores padrao de 220 V, tipo Sica. Existem 2 versoes. A primeira, mais simples, que pode ser posicionada em diferentes locais dentro da caixa. A segunda, mais robusta e de posicao fixa, com guias tanto para o cabo quanto para encaixe na lateral da caixa. Na montagem, recomenda-se a seguinte sequencia: 1. Fixar um lado 1 com os lados 2 e 3 2. Colocar e fixar a base 3. Colocar as tomadas no quadro fixo e cabear o interior da caixa (incluindo o interruptor e o conector de alimentacao a 220V) 4. Colocar o quadro fixo em seu lugar, cuidando para que encaixe muito levemente 5. Completar a caixa colocando o segundo lado 1 6. Passar os cabos de rede e depois os das fontes de alimentacao tanto na tampa_Galileo_inferior quanto nos suportes correspondentes a cada SBC 7. Montar e fixar o conjunto superior 8. Finalmente, colocar o conjunto anterior sobre a caixa de base, organizando adequadamente os cabos e fixar.

Baixar

O modelo 3D intitulado "Mini Cluster Intel Galileo" é um suporte em forma de torre projetado para abrigar um pequeno cluster de placas Intel Galileo, uma popular plataforma de prototipagem baseada em microcontroladores. Este projeto considera a otimização do espaço e a organização dos componentes, oferecendo uma solução prática para quem deseja utilizar múltiplas placas em um único sistema.

### Características do Modelo:

1. **Estrutura em Torre**: O suporte tem uma forma vertical que permite a montagem de até três placas Intel Galileo simultaneamente. Isso proporciona uma boa gestão do espaço, ideal para ambientes de desenvolvimento onde o espaço pode ser limitado.

2. **Armazenamento das Fontes de Alimentação**: As fontes de alimentação originais de cada placa são alojadas dentro da torre. A estrutura foi adaptada especificamente para acomodar os conectores das fontes, garantindo que tudo fique organizado e seguro.

3. **Versatilidade do Gabinete**: A base da torre é projetada para suportar três fontes, mas a caixa onde elas estão pode ser usada para outros propósitos. O modelo inclui uma tampa superior intercambiável (denominada “tampa_Galileo_inferior”), que pode ser substituída por uma base (denominada “torre_Galileo_base”). Isso proporciona flexibilidade para o uso da caixa em diferentes configurações.

4. **Conectividade Elétrica**: A estrutura interna suporta até três conectores padrão de 220 V, tipo Sica, possibilitando uma montagem limpa e organizada da fiação interna. Existem duas versões disponíveis: uma mais simples, que permite diferentes posicionamentos dentro da caixa, e uma mais robusta que tem posição fixa, com guias específicas para cabos e encaixes laterais.

### Instruções de Montagem:

A montagem do Mini Cluster Intel Galileo segue uma sequência recomendada para garantir que tudo seja instalado de forma segura e eficiente:

1. **Fixação dos Lados**: Começar fixando um lateral da torre com os outros dois laterais.

2. **Instalação da Base**: Depois, fixar a base da torre.

3. **Instalação das Tomadas**: Colocar as tomadas de corrente na estrutura fixa, seguindo-se da fiação interna da caixa, que inclui instalação da chave e do conector de alimentação de 220V.

4. **Ajuste da Estrutura Fixa**: Posicionar a estrutura fixa em seu lugar, garantindo que encaixe suavemente.

5. **Completar a Caixa**: Colocar o segundo lateral na caixa.

6. **Organização dos Cabos**: Passar os cabos de rede e os das fontes, tanto na tampa inferior quanto nos suportes correspondentes a cada SBC.

7. **Montagem do Conjunto Superior**: Montar e fixar a parte superior do suporte.

8. **Finalização**: Colocar o conjunto superior sobre a base da caixa, organizando os cabos de maneira adequada e fixando para garantir estabilidade.

### Conclusão

O modelo "Mini Cluster Intel Galileo" é uma excelente opção para aqueles que desejam trabalhar com múltiplas placas Intel Galileo de forma prática e organizada. Com sua estrutura adaptada, a montagem e o uso são facilitados, proporcionando um espaço de trabalho eficiente e limpo para projetos eletrônicos e de programação. A possibilidade de substituir a tampa e de ter uma configuração personalizável aumenta ainda mais suas aplicações, tornando-se uma ferramenta valiosa para entusiastas e profissionais na área de tecnologia.
