Sobre o objeto 3D Mini Chaveiro Driver Double Bit

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

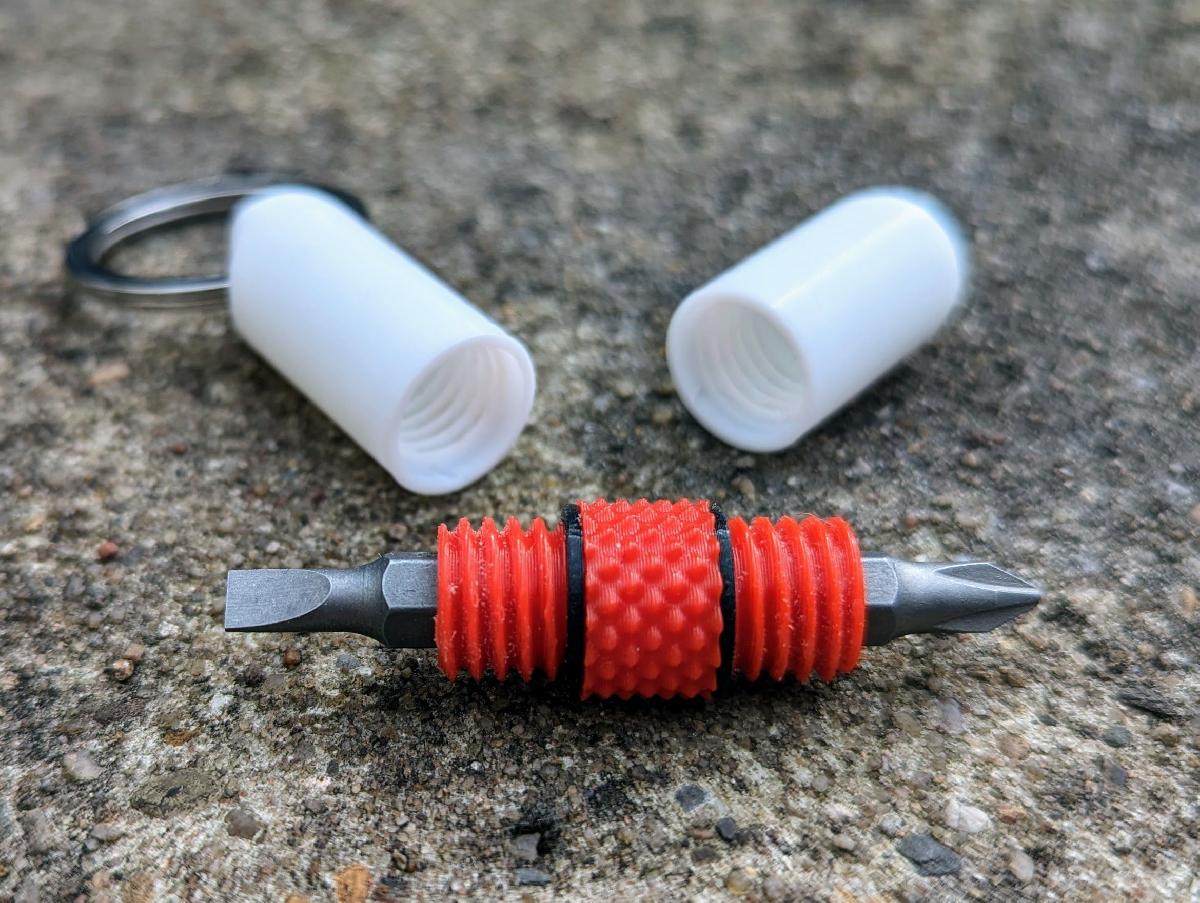

Mini Chaveiro Driver Double Bit foi projetado para Impressora 3D. poco... uhm... Eu tinha acabado de publicar meu Mini Bit Driver Keychain quando tive outra ideia: E se eu dobrar o driver bit? Eu so tinha que faze-lo: O Mini Double Bit Driver para carregar dois de seus bits amados! Imprima as tampas em PLA 3D Fila com uma altura de camada de 0,2mm, 3 paredes, 5 tops, 4 fundos e 15% de enchimento. O apoio nao e necessario. Recomendo o uso de uma borda, que vai melhorar a aderencia do leito. O driver em si precisa de suporte como mostrado na imagem ou no arquivo 3mf (para Ocra ou Bambu). O resto das configuracoes sao as mesmas que para as tampas. As juntas opcionais devem ser impressas em TPU. Use uma altura de camada menor (por exemplo, 0,12 mm), sem borda, 2 paredes, 3 topos e fundos, sem preenchimento e sem suporte. Para montagem basta adicionar dois bits padrao. Testei os bits do servidor e todos eles tiveram um ajuste apertado. Se necessario, voce pode adicionar dois imas Ø5x2mm - ha um furo para eles dentro do driver. Rosqueie as tampas no driver. Os fios sao semelhantes ao M12, mas extra apertados para que nao se abram no seu bolso. As juntas sao opcionais e podem ajudar a evitar a abertura nao intencional das roscas. Se necessario, basta pressionar as juntas sobre as roscas ate os pequenos sulcos na extremidade inferior das roscas.

Baixar

O modelo 3D "Mini Chaveiro Driver Double Bit" é um dispositivo útil e portátil projetado para armazenar duas brocas ou bits. Com este chaveiro, você terá sempre à mão duas brocas de sua escolha.

O autor do arquivo sugere imprimir as tampas em PLA com uma altura de camada de 0,2mm, usando 3 paredes, 5 camadas superiores, 4 camadas inferiores e 15% de enchimento. Ele aponta que não é necessário o uso de suporte para a impressão das tampas. No entanto, ele sugere a utilização de uma borda para melhorar a aderência da peça na plataforma de impressão.

O próprio driver, ou a parte que segura as brocas, precisa de suporte para ser impresso corretamente, como mostrado na imagem ou no arquivo 3MF. O autor também sugere as mesmas configurações de impressão para o driver como para as tampas.

As juntas opcionais, que servem para evitar que as tampas se soltem acidentalmente do driver, devem ser impressas em TPU. O autor recomenda uma altura de camada de 0,12mm, usando 2 paredes, 3 camadas superiores e inferiores, sem enchimento e sem suporte para essas peças.

Para montar o chaveiro, basta adicionar duas brocas padrão ao driver. O autor menciona que os bits que testou tiveram um ajuste bem firme. Se necessário, você também pode adicionar dois ímãs de 5x2mm - há um espaço previsto para eles dentro do driver.

Por fim, basta enroscar as tampas no driver. Os fios são semelhantes ao padrão M12, mas são mais apertados para garantir que as tampas não se soltem acidentalmente do driver. As juntas podem ajudar a evitar que isso aconteça. Se for usar as juntas, elas devem ser pressionadas sobre as roscas até os pequenos sulcos na extremidade inferior das roscas.
