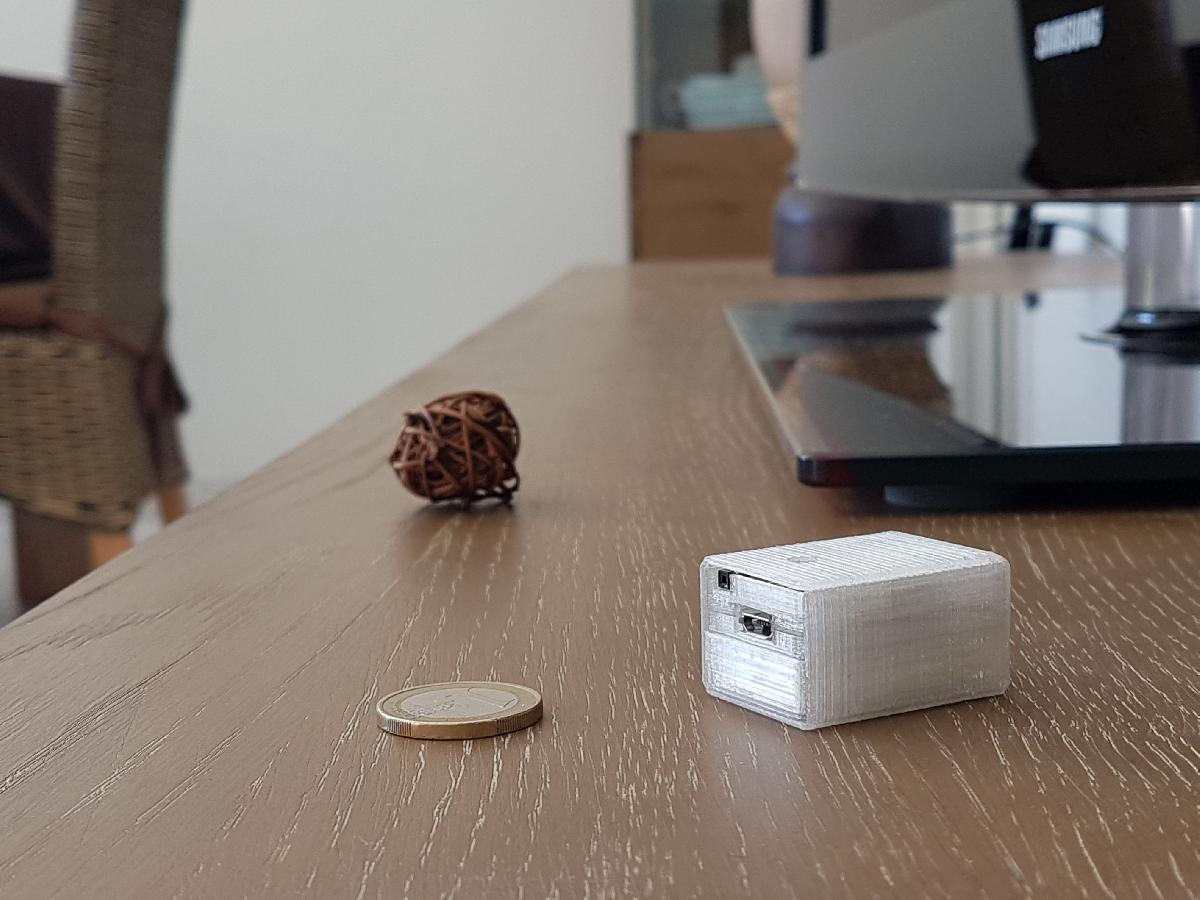

Minha (pequena) Caixa de IoT Meteorologica

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Minha (pequena) Caixa de IoT Meteorologica

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Minha (pequena) Caixa de IoT Meteorologica foi projetado para Impressora 3D. Esta e minha primeira estacao meteorologica autonoma de IoT. Esta caixa e feita para tamanho minimo com uma bateria de 240 mAh para 2 semanas autonomas. Se voce quiser uma estacao meteorologica IoT mais poderosa, voce tambem pode experimentar este modelo: Configuracao de hardware: Modulo Transceptor Sem Fio WIFI Porta Serial Remota ESP8266 ESP-12F, Modulo de Placa de Sensor de Pressao Barometrica Digital GY-68 BMP180, Modulo de Placa de Carregador de Bateria de Litio USB com Carregamento e Protecao, Bateria LiPo 3.7V 240mAh 30C. Configuracao de software: Para coletar dados para minha Automacao Residencial (Jeedom), eu uso Espeasy. Ele permite controlar seu esp8266 e todas as placas de modulo. Para permitir 1 semana autonoma, envio dados para Jeedom a cada 20 minutos e ativo o processo de hibernacao profunda. Pinagem: saida de 3.3v para VCC, EN (ch-pd), VIN (bmp180), saida Gnd para GND e GPIO15, GND (bmp180), GPIO12 e GPIO13 para SCL e SDA (bmp180), GPIO16 para RST (para permitir hibernacao profunda), voce pode adicionar uma pinagem externa especial para TX/RX para permitir depuracao. Impressao: Voce pode baixar todas as 5 partes ou apenas esp_waether2_all.stl para todas as partes.

Baixar
