Sobre o objeto 3D MightyPi 1.1 Console de jogos retro portatil OrangePi Zero

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

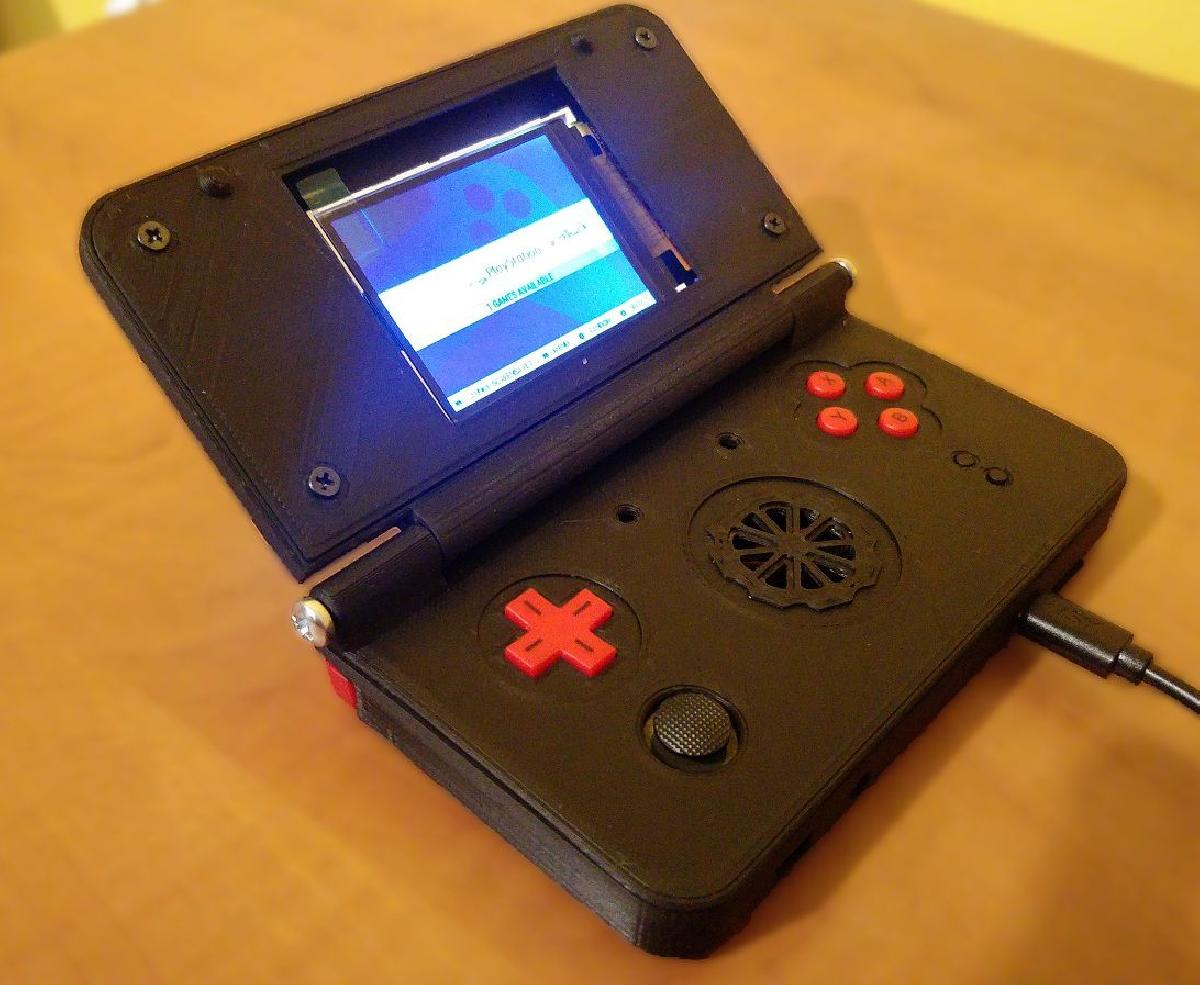

MightyPi 1.1 Console de jogos retro portatil OrangePi Zero foi projetado para Impressora 3D. Trabalho em andamento!!Por favor, verifique meu design anterior aqui.Console portatil de baixo orcamento alimentado por laranja pi zero com LCD 3.2 tft. O Project nao e recomendado para iniciantes. Algumas habilidades de soldagem sao necessarias (remocao do soquete ethernet, uma porta USB e o chip H1102NL). https://youtu.be/AHza_T-boPQDimensoes:H: 23,5 mm, W: 133 mm, L:74 mmSoftware:Para o sistema operacional, recomendo usar uma distribuicao RetroOrangePi, uma tela e acionada pela biblioteca BBCP (https://github.com/bitbank2/BB-CP), e voce pode encontrar um codigo para um teclado de matriz com joystick aqui.BOM: ☑ Orange Pi Zero 512 MB aliexpress, ☐ tela tft de 3,2 polegadas com controlador ILI9341 aliexpress, ☑ placa de modulo ADS1115 aliexpress, ☑ conjunto de parafusos aliexpress, ☑ conversor de reforco dc dc 5V aliexpress, ☑ joystick PSP1000 aliexpress, ☑ dissipador de calor para CPU aliexpress, ☑ interruptores tateis aliexpress, ☑ botoes NDSL aliexpress, ☑ interruptor de alimentacao aliexpress, ☑ interruptores tateis de silicone aliexpress, ☑ carregador de bateria micro usb aliexpress, ☑ bateria lipo de 3,7 V (30x50x10mm, mas mais fino seria melhor), ☐ alto-falante fino de 30 mm, ☐ amplificador de audio pequeno / placa de som USB, ☐ conector de audio de 3,5 mm, ☐ porta USB padrao,☐ interruptor silide de pequena potencia aliexpress, ☐ componentes☑ PCB - ja comprados☐ - coleta de fundos27.09.2018 - Eletronico colocado dentro. Como nao tenho uma tela tft de 3,2 polegadas, estou usando uma de 2,4 polegadas. Se voce quiser ajudar neste projeto, entre em contato comigo :)25.09.2018 -Moldura impressa na tela. Consegui guiar 8 cabos para uma tela atraves de orificios para a parte inferior do corpo. Estou usando alguns parafusos M4 longos nas dobradicas, mas nao e a melhor solucao. Parafusos com soquete interno sem cabeca seriam os melhores. 22.09.2018 - Imprimi e testei screen_back.stl. Carreguei algumas fotos, infelizmente nao posso testar o ajuste sem um display.18.09.2018 - Imprimi e testei buttons.stl. Mudei meu fatiador para cura. Muitos apoios, mas os resultados sao otimos. Botoes e joystick se encaixam perfeitamente.15.09.2018 - Imprimi e testei a peca bottom_with_slider.stl, nao e a impressao de melhor qualidade, mas tudo parece se encaixar bem. Carreguei uma foto comparando isso com o projeto antigo.Changelog:1.11 - novos PCBs projetados para serem facilmente produzidos em casa usando um metodo de transferencia de toner. PDFs para imprimir na secao de arquivo, 1.10 - novos filetes no eixo Z para impressoras FDM na caixa da tela, 1.09 - teclado matricial e biblioteca de joystick usando o chip ads1115, 1.08 - pcb projetado, era mais complexo do que eu esperava, 1.07 - posicao de montagem do pcb movida, 1.06 - esquema de PCB v1i1 - joystick, monitor de energia, sensor de tampa fechada, gerenciamento de energia, 1.05 - pequenas correcoes de bugs, 1.04 - melhor ajuste para botoes de ombro, 1.03 - controle deslizante de energia mais confiavel, novos filetes no eixo Z para impressoras FDM, insercao removida de um alto-falante1.02 - versao deslizante de energia, 1.01 - novos orificios de cabo de tela, descricao atualizada, adicionado guia de modificacao Orangepi Zero, mais renderizacoes, 1.00 - versao inicial,

Baixar

O projeto "MightyPi 1.1 - Console de jogos retro portátil OrangePi Zero" é uma interessante empreitada para a criação de um console de jogos portátil utilizando a placa Orange Pi Zero, com um display TFT de 3,2 polegadas. Essa iniciativa tem como foco principal a acessibilidade e a personalização do hardware para amantes de jogos retro.

### Descrição do Modelo

O modelo 3D é uma versão em andamento, o que significa que o autor está continuamente aprimorando o design. É importante ressaltar que o projeto não é recomendado para iniciantes, já que requer habilidades em eletrônica, incluindo soldagem e modificação de componentes eletrônicos, como a remoção de um soquete Ethernet e a adaptação de portas USB.

### Dimensões

As dimensões do console são as seguintes:
- Altura: 23,5 mm
- Largura: 133 mm
- Comprimento: 74 mm

### Software

O autor recomenda usar a distribuição RetroOrangePi como sistema operacional. Para a interação com o display e controle, sugere-se o uso da biblioteca BBCP. Além disso, um código para um teclado matricial com joystick está disponível para facilitar a construção do console.

### Bill of Materials (BOM)

A lista de materiais (BOM) inclui uma variedade de componentes necessários para completar o projeto, como:
- Orange Pi Zero 512 MB
- Tela TFT de 3,2 polegadas com controlador ILI9341
- Módulo ADS1115
- Joystick PSP1000
- Vários tipos de botões, switches e conectores
- Placas de circuito impresso (PCBs)
- Componentes de refrigeração e outros acessórios eletrônicos

Os links para compra dos materiais em sites como AliExpress estão incluídos, tornando mais fácil para os interessados adquirirem os itens necessários para a montagem.

### Avanços e Changelog

O autor fornece um histórico de atualização do projeto, indicando as melhorias e modificações que foram implementadas nas versões anteriores. O changelog reflete um processo constante de evolução, com cada versão trazendo novos recursos como PCBs projetados para fácil produção caseira, ajustes em componentes de montagem e melhorias na funcionalidade geral do console.

### Considerações Finais

Com o "MightyPi 1.1", os entusiastas de tecnologia e jogos retro têm a oportunidade de executar um projeto desafiador e gratificante. Embora a construção deste console exija um certo nível de habilidade técnica, ele representa uma maneira divertida de combinar conhecimentos eletrônicos com um hobby nostálgico. Além disso, a comunidade pode se beneficiar da troca de experiências ao seguir o desenvolvimento do projeto e contribuir com sugestões e melhorias.
