Micro Quadricoptero X Type (MQCX)

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Micro Quadricoptero X Type (MQCX)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

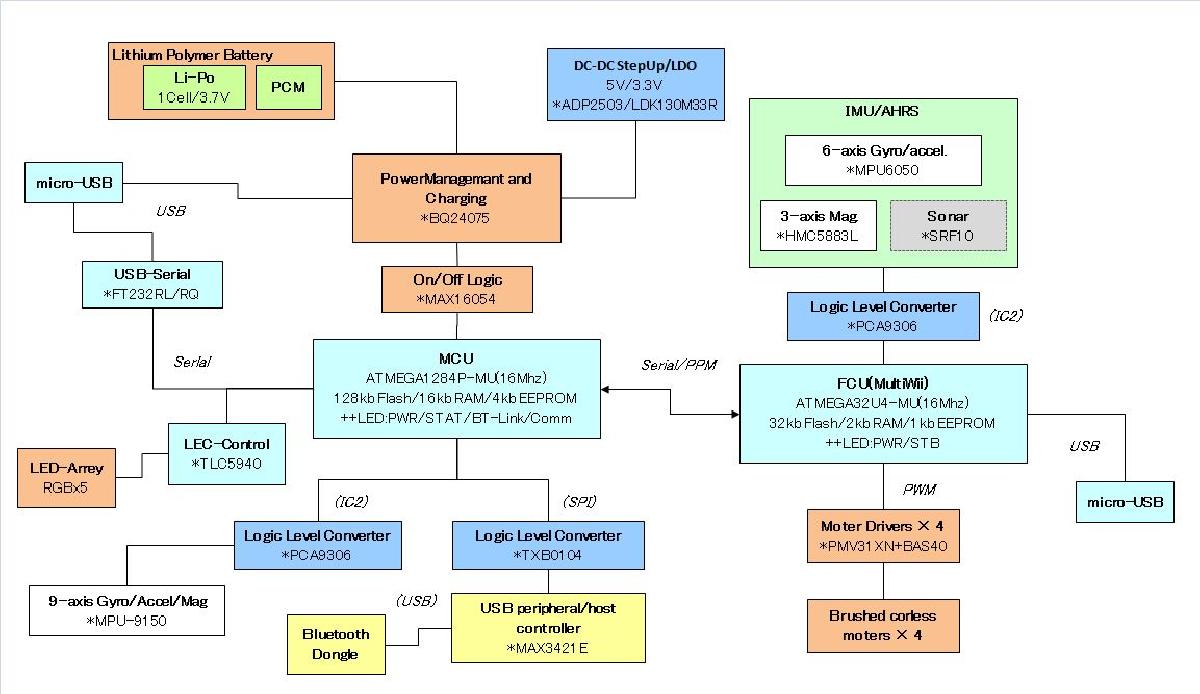

Micro Quadricoptero X Type (MQCX) foi projetado para Impressora 3D. Eu fiz um quadcopter ultra-pequeno.A operacao tambem pode ser feita a partir de um PC ou controle de PS3 com conexao Bluetooth. E, programavel com Arduino. (Usando o controle de voo MultiWii)Se programado, pode ter voo autossustentado.Veja tambem o blog:http://blog.eldhrimnir.com/wordpress/?page_id=3752Tamanho da aeronaveLargura maxima da placa de circuito impresso = 47mmLargura do braco da placa de circuito impresso = 4,6mmComprimento do braco da placa de circuito impresso = 105mmDistancia entre motores = 85mm (esquerda e direita) / 120mm (diagonal)(Incluindo o diametro do rotor de rotacao) largura maxima = 175mmDiametro do rotor = 55mmPeso da estrutura = 36,2g-45,8g (incluindo bateria)Os componentes sao os seguintesMPU = ATMega1284P(Sanguino) + FT232RQ(USB-Serial)FCU = ATMega32u4(MultiWii)Controlador de periferico/host USB = MAX3421EGerenciamento da bateria Lipo = BQ24075Controlador On/Off = MAX16054Giroscopio&Acelerometro = MPU-9150(MPU)&MPU-6050(FCU)Compasso Digital = MAG3110(FCU)Conversor de Nivel Logico = PCA9306 & TXB0104Driver de LED = TLC5940RHBR & RGB-LEDx4+LEDx4Driver de Motor = PMV31XN&BAS40T/RBateria Li-Po 3.7V 400mA(25C)Motor sem nucleo = 7mmx20mmHelices = QR-Ladybird -Z-01https://www.youtube.com/watch?v=8VX-tKE3aqshttps://www.youtube.com/watch?v=nh-0Fc6GlFMhttps://www.youtube.com/watch?v=Fu4-9xU_6Echttps://www.youtube.com/watch?v=gE6vXP9gRcg
