Micro Flying Wing para tijolos receptores V911 / F949

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Micro Flying Wing para tijolos receptores V911 / F949

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

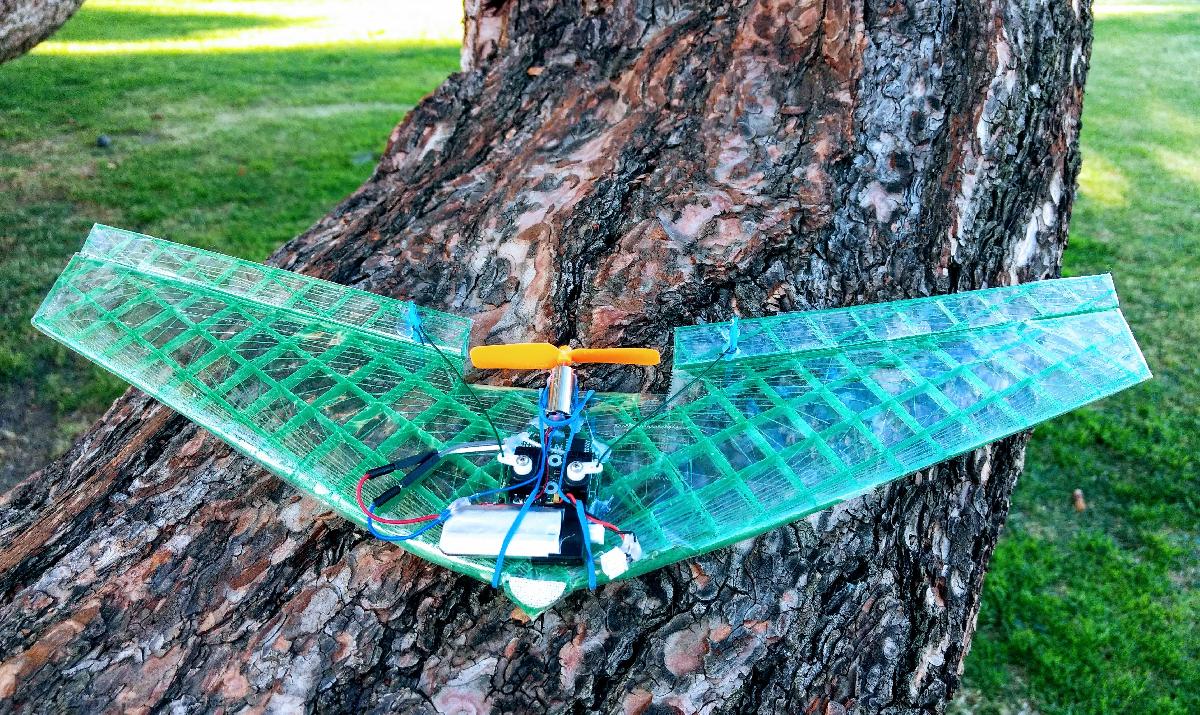

Micro Flying Wing para tijolos receptores V911 / F949 foi projetado para Impressora 3D. Eu desenhei as asas usando o TinkerCAD. O objetivo e usa-las para uma micro asa voadora RC.Versao 2:A asa montada tem 40cm (400mm). Eu consegui imprimir cada asa na diagonal na minha impressora Monoprice Maker Select 3d v2.1, que tem uma plataforma de 200mm. Eu cobri as asas com fita adesiva e usei placas de espuma para recortar winglets que desenhei a mao livre. As horn de controle foram reduzidas (75%) a partir destas: https://www.thingiverse.com/thing:631566. O CG esta logo atras da caixa que contem o brick do receptor. O brick do receptor e o motor estao fixados com cola quente.Eu voei com sucesso usando o modulo Flysky e o tx T8SG. Atualizacao sobre o voo: https://youtu.be/xKoQQ9WZUiY. Eu adquiri um novo modulo para meu tx, entao nao ha mais quedas de sinal. Controle ajustado, incluindo taxas em 60/80/100. Primeiro voo: https://youtu.be/XcJzG3stfikVersao 3Ela tambem tem um suporte para uma camera, tem horn de controle embutidos e empurra o CG um pouco mais para frente. Imprima as tres pecas. (amarelo e vermelho na foto). Eu recomendo um pouco de cola quente onde as horn de controle e o suporte da camera encontram o corpo do aviao. Para quem precisar de mais espaco entre os elevons e as asas devido a tolerancias ruins durante a impressao, use a v3.1.Eletronica:Se usando a configuracao v911:O brick do receptor V911 inclui servos: https://www.banggood.com/WLtoys-V911-Helicopter-PCB-Board-Spare-Parts-p-77849.html?p=@T25030878732012108C ou https://www.amazon.com/gp/product/B0096EBR9E/ref=as_li_tl?ie=UTF8&camp=1789&creative=9325&creativeASIN=B0096EBR9E&linkCode=as2&tag=drcameron-20&linkId=c1f617c871b636a54f2d0840d0e2a550Motor: https://www.banggood.com/custlink/v3KmAaKFkIBaterias: https://www.banggood.com/WLtoys-V911-V911-1-V911-2-RC-Helicopter-Parts-Battery-Set-X4-011-p-952634.html?p=@T25030878732012108COU versao f949:O brick do receptor f949 inclui servos: https://www.banggood.com/WLtoys-F949-Airplane-Spare-Parts-Receiver-Board-p-959681.html?p=@T25030878732012108C ou https://www.amazon.com/gp/product/B0096EBR9E/ref=as_li_tl?ie=UTF8&camp=1789&creative=9325&creativeASIN=B0096EBR9E&linkCode=as2&tag=drcameron-20&linkId=c1f617c871b636a54f2d0840d0e2a550Motor principal: https://www.banggood.com/WLtoys-V911-pro-V911-V2-RC-Helicopter-Spare-Parts-Main-Motor-p-913609.html?p=@T25030878732012108CTransmissor:https://www.banggood.com/Jumper-T8SG-Multi-Protocol-2_4G-10CH-Compact-Transmitter-for-Flysky-Frsky-DSM2-Walkera-Devo-Futaba-p-1189811.html?p=@T25030878732012108COu versao mais antiga: https://www.amazon.com/gp/product/B0096EBR9E/ref=as_li_tl?ie=UTF8&camp=1789&creative=9325&creativeASIN=B0096EBR9E&linkCode=as2&tag=drcameron-20&linkId=c1f617c871b636a54f2d0840d0e2a550Transmissor mais barato, mas limitado apenas a receptores Flysky (funciona com F949/V911):https://www.banggood.com/FlySky-i6-FS-i6-2_4G-6CH-AFHDS-RC-Transmitter-Mode-2-With-FS-A8S-8CH-Mini-Receiver-p-1157144.html?p=@T25030878732012108CPara aqueles que procuram ajuda para fazer a eletronica ou o voo, confira o topico no RCGroups: https://www.rcgroups.com/forums/showthread.php?3025260-Micro-3D-printed-flying-wing.

Baixar

O modelo 3D chamado "Micro Flying Wing para tijolos receptores V911/F949" é um projeto projetado para ser utilizado em uma asa voadora micro com controle remoto (RC). Criado no TinkerCAD, esse modelo permite a impressão em 3D, facilitando a criação e personalização do seu próprio avião.

### Detalhes do Projeto

**Versão 2:**
- **Dimensões:** A asa montada possui 40 cm (400 mm) de envergadura. Para adaptá-la a diferentes impressoras 3D, as asas foram projetadas para serem impressas na diagonal, permitindo que sejam criadas em uma impressora Monoprice Maker Select 3D v2.1, que possui uma mesa de impressão de 200 mm.
- **Acabamento:** O autor cobriu as asas com fita adesiva e utilizou placas de espuma para criar winglets desenhados à mão. Os chifres de controle foram reduzidos em 75% a partir de um modelo encontrado no Thingiverse.
- **Centro de Gravidade:** O centro de gravidade (CG) foi posicionado logo atrás da caixa que abriga o receptor, com o motor e receptor fixados com cola quente.
- **Voo:** O modelo conseguiu voar com sucesso utilizando um módulo Flysky e um transmissor T8SG, e experiências prévias foram compartilhadas através de vídeos que documentam o progresso e as atualizações do voo.

**Versão 3:**
- **Aprimoramentos:** Esta versão inclui um suporte para uma câmera, horn de controle embutidos e uma leve modificação na posição do CG para um melhor equilíbrio. Recomenda-se o uso de cola quente adicional nas junções entre os chifres de controle e o corpo do avião.
- **Impressão:** A versão 3.1 foi projetada para fornecer mais espaço entre os elevons e as asas, útil para compensar tolerâncias de impressão.

### Componentes Eletrônicos Sugeridos

#### Para a configuração V911:
- **Receptor:** O bloco receptor inclui servos disponíveis em sites como Banggood e Amazon.
- **Motor:** Sugestões de motores adequados também podem ser encontradas em plataformas de venda online.
- **Baterias:** O kit de baterias adequado é recomendado para garantir a eficiência do voo.

#### Para a configuração F949:
- **Receptor e Motor:** Semelhante à configuração anterior, mas adaptado para o modelo F949.

### Transmissores
Diversas opções de transmissores são sugeridas, desde os mais avançados, que suportam múltiplos protocolos, até opções mais econômicas que atendem especificamente os modelos F949 e V911.

### Suporte e Comunidade
O autor também recomenda visitar tópicos em fóruns de hobby, como RCGroups, onde entusiastas discutem sobre eletrônicos, dicas de construção e experiências de voo.

Esse projeto não só ilustra a capacidade da impressão 3D em criar veículos aéreos personalizados, mas também incentiva a inovação e a colaboração dentro da comunidade de modelismo, oferecendo uma base sólida para os fãs de aeromodelismo desenvolverem suas habilidades e conhecimentos.
