MGN12 mod para CR 10 Eixo Y

Impressão 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D MGN12 mod para CR 10 Eixo Y

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

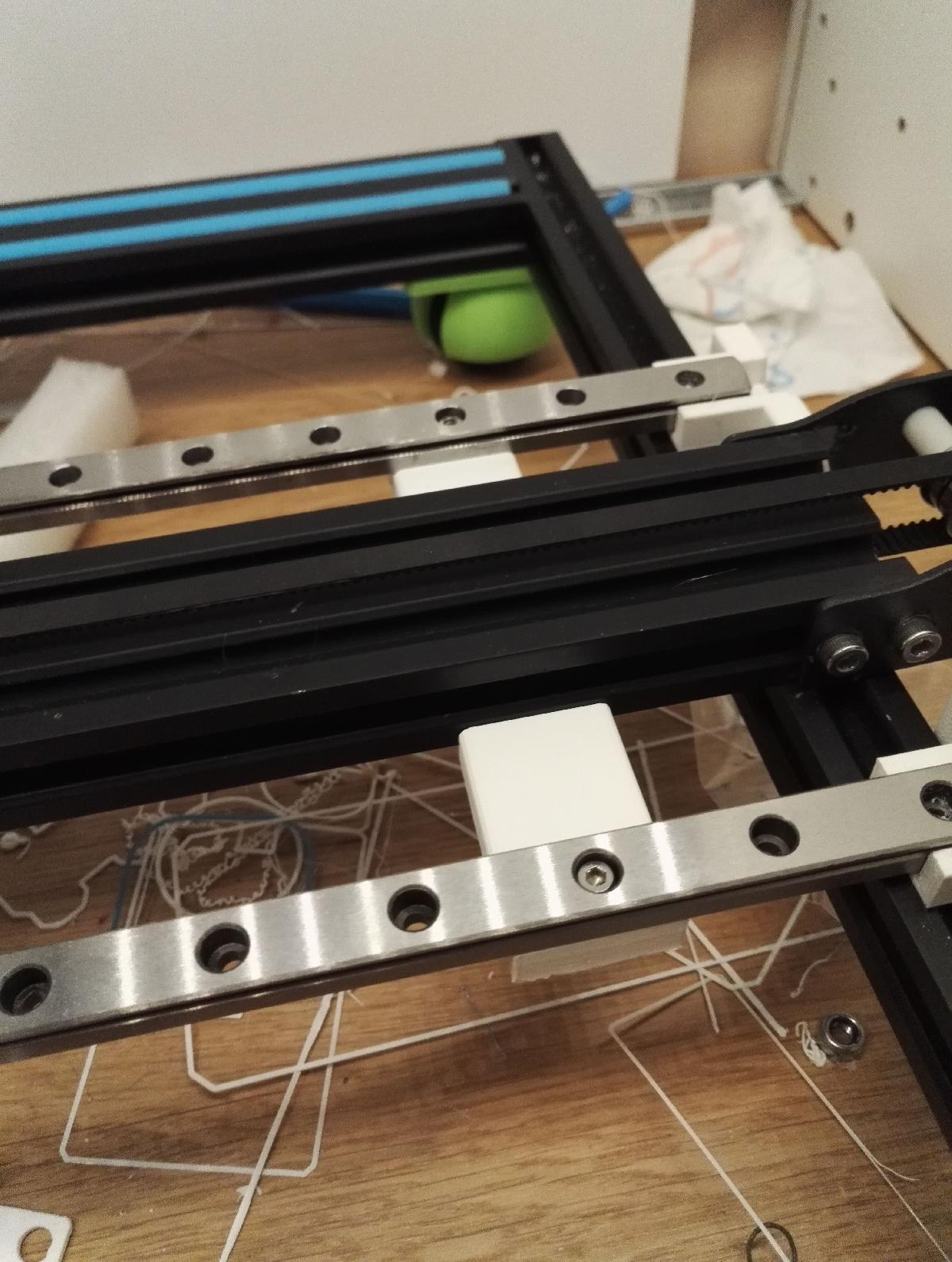

MGN12 mod para CR 10 Eixo Y foi projetado para Impressora 3D. A ideia principal e remover as rodas do eixo Y e substitui-las por dois trilhos MGN12. Os trilhos sao MGN12 de 500mm de comprimento. Devem ser impressos dois exemplares de cada peca. Nao e necessario tocar na correia ou no motor. Basta fixar os dois trilhos nos suportes (support_rail_y_v3.stl), os suportes sao fixados sob o trilho central 40x20 com o uso de TNuts M4 (2 por suporte). Fixamos as placas (platine_y v3.stl) nos blocos MGN12H com o auxilio de parafusos M3 e a base nas placas (3 parafusos sao suficientes). Atencao, apenas um dos trilhos deve ser bloqueado, para o segundo trilho, nao aperte demais para que os trilhos deslizem bem. O buraco na placa serve para aparafusar um batente para o finalizador do Y. Esta e a versao 3 final do mod e cumpriu seu objetivo. Edicao de 09/12/2018: Afastamos os trilhos (27mm) para ter mais estabilidade. No final, as pequenas pecas "brancas" proporcionam ainda mais estabilidade, eu adicionei o stl.

Baixar

O arquivo "MGN12 mod para CR-10 Eixo Y" é um modelo 3D desenvolvido para melhorar a estrutura do eixo Y de impressoras 3D, especialmente a CR-10. O mod substitui as rodas originais por trilhos lineares do tipo MGN12, com comprimento de 500mm, proporcionando uma movimentação mais suave e estável, o que pode resultar em impressões de qualidade superior.

### Principais Características do Modelo

1. **Substituição das Rodas**: O principal objetivo deste mod é eliminar as rodas do eixo Y, permitindo que o movimento seja realizado em trilhos lineares, que normalmente apresentam menos atrito e maior precisão.

2. **Peças Necessárias**:
- **Suportes para os Trilhos**: São representados pelo arquivo "support_rail_y_v3.stl". Cada suporte deve ser fixado sob um trilho central de dimensões 40x20 usando TNuts M4 (dois por suporte).
- **Placas de Montagem**: As placas "platine_y v3.stl" são utilizadas para fixar os blocos MGN12H com parafusos M3, e devem ser montadas na base com um total de três parafusos.

3. **Instalação dos Trilhos**: Durante a instalação, recomenda-se que apenas um dos trilhos seja bloqueado completamente, permitindo que o segundo trilho permaneça livre para deslizar adequadamente. Isso é fundamental para o desempenho óptimo do sistema.

4. **Limitações de Movimento**: O modelo contém um furo que serve para aparafusar um limitador, que atua como o finalizador do eixo Y, garantindo que a impressora não exceda seus limites físicos.

5. **Atualização e Estabilidade**: A versão final (v3) deste mod foi ajustada em 09/12/2018, com os trilhos afastados em 27mm para aumentar a estabilidade geral do sistema. Além disso, foram adicionadas pequenas peças "brancas" ao design que contribuem ainda mais para a rigidez e estabilidade do conjunto.

6. **Impressão**: Para a implementação do mod, é necessário imprimir duas cópias de cada peça. O autor sugere que não é necessário alterar a correia ou o motor da impressora, o que simplifica ainda mais o processo de modificação.

Em resumo, esse arquivo representa uma abordagem prática e eficiente para melhorar o desempenho do eixo Y da impressora CR-10, promovendo maior precisão e estabilidade nas impressões. A modificação é relativamente simples, seguindo os passos descritos no arquivo e utilizando as peças projetadas.
