Sobre o objeto 3D Mesa XY CNC mod

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

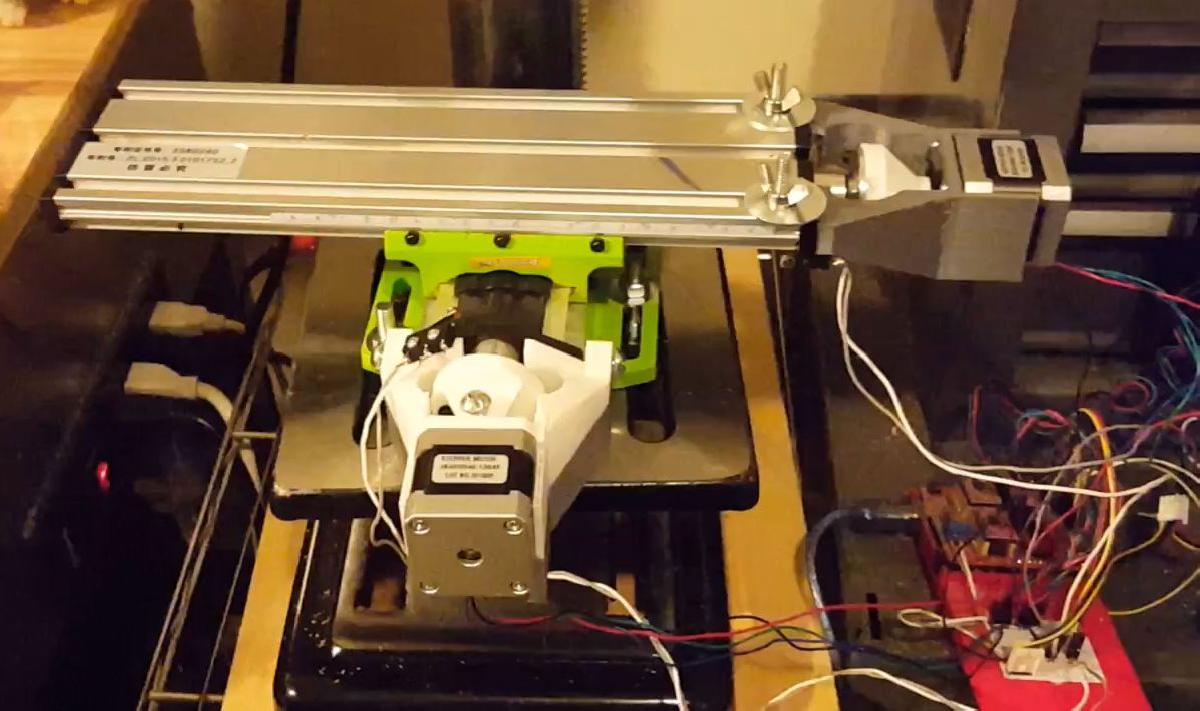

Mesa XY CNC mod foi projetado para Impressora 3D. Este e um conjunto simples e imperfeito de modificacoes imprimiveis para a mesa XY Miniq (talvez ate mesas XY Proxxon semelhantes) para permitir que seja controlada por CNC. Esses tipos de mesas XY se tornaram amplamente (e baratas!) disponiveis. Este projeto consiste em cinco modelos: - Um suporte de motor para o eixo X - Um suporte de motor para o eixo Y - Um suporte de fim de curso para o eixo X - Um suporte de fim de curso para o eixo Y - Um acoplador que conecta os motores as alcas da mesa (voce precisara imprimir dois desses - um para cada eixo) Os suportes de motor sao feitos para se ajustar a motores NEMA 17. O suporte do eixo X tem dois buracos hexagonais. Estes sao destinados a parafusos hexagonais padrao de 1/4. Estes atuam como pontos de ancoragem para segurar o suporte no lugar quando desliza-lo nas ranhuras da mesa XY. Apos inserir o suporte (com os parafusos instalados) na mesa, recomendo usar uma arruela grande e uma porca borboleta para fixar o suporte no lugar. Isso pode ser visto nas imagens incluidas. O suporte do eixo Y, por outro lado, nao tem um bom ponto de fixacao direto. Existem duas aberturas hexagonais neste tambem. Estas sao destinadas a porcas hexagonais padrao de 1/4. Um parafuso pode entao ser alimentado de fora para dentro da porca e apertado (de ambos os lados) para segurar o suporte do motor no lugar. Isso pode ser visto nas imagens incluidas. Como esta parte esta sendo mantida no lugar apenas pela pressao dos parafusos, voce pode querer aplicar um pouco de Loctite ou algo semelhante nos parafusos para evitar que vibrem e se soltem. O acoplador do motor tem um inserto que tambem e destinado a uma porca hexagonal padrao de 1/4. Um parafuso curto pode entao ser alimentado atraves dele para manter tudo no lugar quando anexado ao motor. Qualquer parafuso e porca suficientemente pequenos podem ser usados na extremidade da alca para se conectar ao buraco na alca da mesa. Eu pessoalmente usei parafusos/arruelas/porcas de nylon M3. Os suportes de fim de curso sao projetados para usar os parafusos existentes no final de cada eixo da mesa. Estes sao projetados para microinterruptores de alavanca comumente vistos em impressoras 3D (amplamente disponiveis na web). Estes devem ser aparafusados diretamente nos pequenos buracos em cada suporte. Da mesma forma, esse mesmo tipo de interruptores deve ser montado em cada suporte de motor. Estou executando minha configuracao com um Arduino Uno com um escudo CNC e dois motores NEMA 17 2Amp 59Ncm. Tambem estou usando o GRBL 1.1. Sem garantia ou garantia para nada aqui. Use e modifique de forma responsavel. https://www.youtube.com/watch?v=SNL_IN8PlVQ
