Sobre o objeto 3D Mesa de Vibracao V5

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

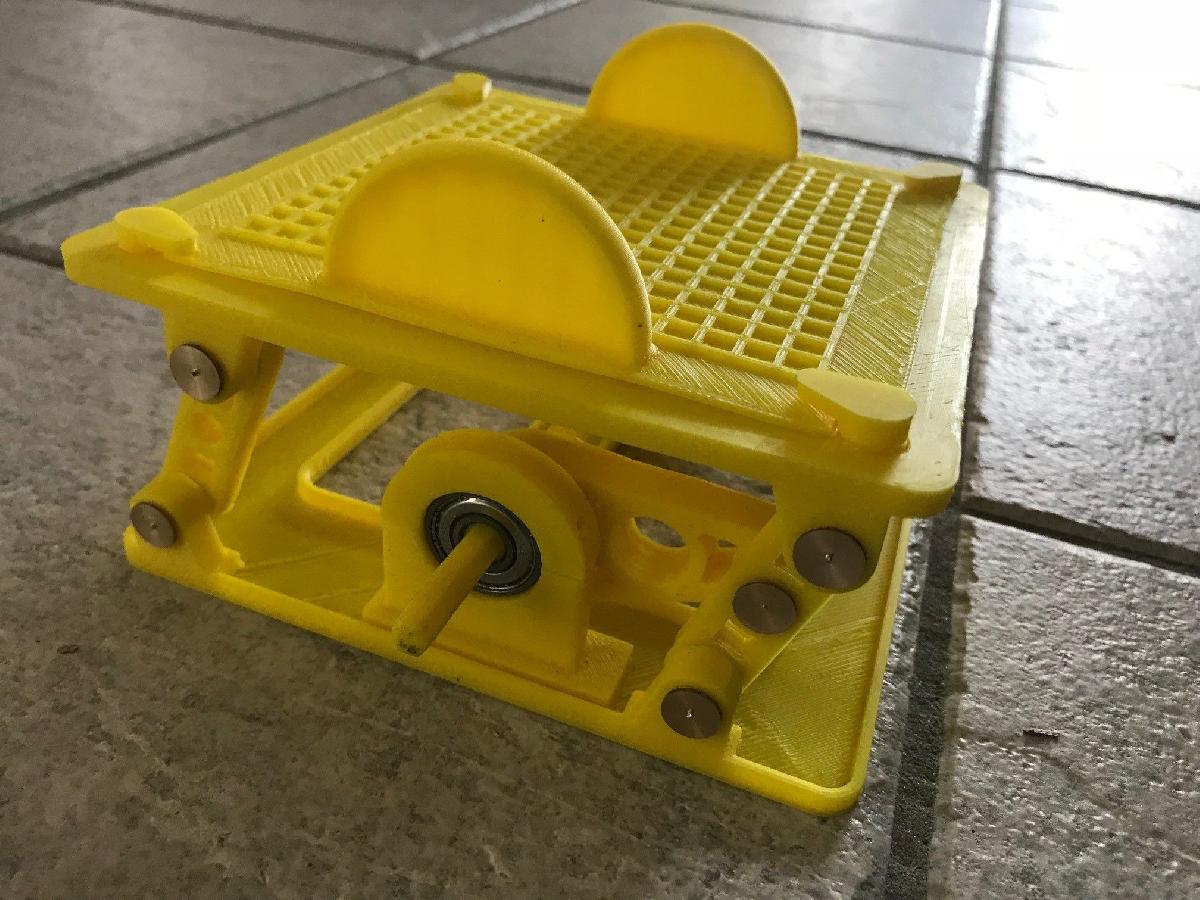

Mesa de Vibracao V5 foi projetado para Impressora 3D. Ajustado 2/10/19 - Esclarecido desenhos, adicionados suportes personalizados ao eixo de transmissao - melhor do que suportes padrao. Coloque o suporte triangular deitado na mesa. Esses suportes podem ser quebrados depois com alicates. Tambem observe: esta e uma mesinha realmente resistente, mas o eixo de transmissao e propenso a fadiga onde o hexagono encontra o eixo redondo - eu imprimi isso em Nylon Bridge na minha ultima iteracao - que embora seja mais flexivel, provavelmente tambem e mais resistente.Atualizacao do Mark V 3/9/18.A aplicacao: Os alunos constroem torres de espaguete e marshmallows e depois veem se conseguem suportar as forcas sismicas desta mesinha. A mesa superior oscila em 4 bracos paralelogramos, dois dos quais sao acionados por manivelas. As manivelas, por sua vez, estao conectadas a um eixo de transmissao com um hexagono de 1/4 permitindo que seja girado por uma chave de fenda eletrica ou furadeira sem fio.Esta atualizacao adiciona rolamentos adequados, pois plastico sobre plastico se desgasta em alta velocidade; substitui pinos de pivo por pinos de latao, eliminando falhas de pinos de bloqueio e melhora os pinos de bloqueio rotativos que seguram a placa no lugar sem a necessidade de clipes de binder. Eu adicionei um diagrama explodido para explicar o layout e facilitar a montagem. Rolamentos estao facilmente disponiveis online e nao sao muito caros. Tambem estao incluidos desenhos das pecas de latao. Se voce nao tiver um torno para fazer essas pecas, pode usar os desenhos para fazer as pecas em plastico, apenas faca muitas sobras para quando elas quebrarem.Voce provavelmente tera que passar uma broca de 17/64 pela maioria dos buracos para abri-los para os pinos de pivo - especialmente onde a peca esta na mesa da impressora 3D. Voce precisara colar as pecas de latao juntas uma vez montadas, certificando-se de nao colocar nada nas pecas de plastico. Tambem cole o boss e as abas de bloqueio juntas uma vez ajustadas, tomando cuidado para nao colocar nada entre o boss e a placa superior. Depois de montar os rolamentos de agulha, os bracos de transmissao internos e o eixo de transmissao, voce pode encaixa-los na base e fixa-los no lugar com os blocos de encanador, novamente aplicando cuidadosamente um pouco de supercola nas projecoes superiores na base.A lista de pecas no diagrama explodido diz quantas pecas voce precisa para cada mesa de sacudida, no entanto, voce precisa adicionar placas extras - sugiro # de alunos /6 - isso permite que torres sejam construidas fora da mesa de sacudida e carregadas para teste.Eu tambem baixei o macaco em http://www.thingiverse.com/thing:1185699/#files para adicionar a diversao - as criancas tem que fazer uma torre que mantenha o macaco de cair quando sacudido. O macaco pode ser escalado para cerca de 50-60% para esta aplicacao.Video da demonstracao em uma variante mais antiga do design em https://www.youtube.com/watch?v=szCDBG8XrE0&spfreload=10
