Menor caixa para o MMDVM duplex N5BOC

Gadgets

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Menor caixa para o MMDVM duplex N5BOC

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

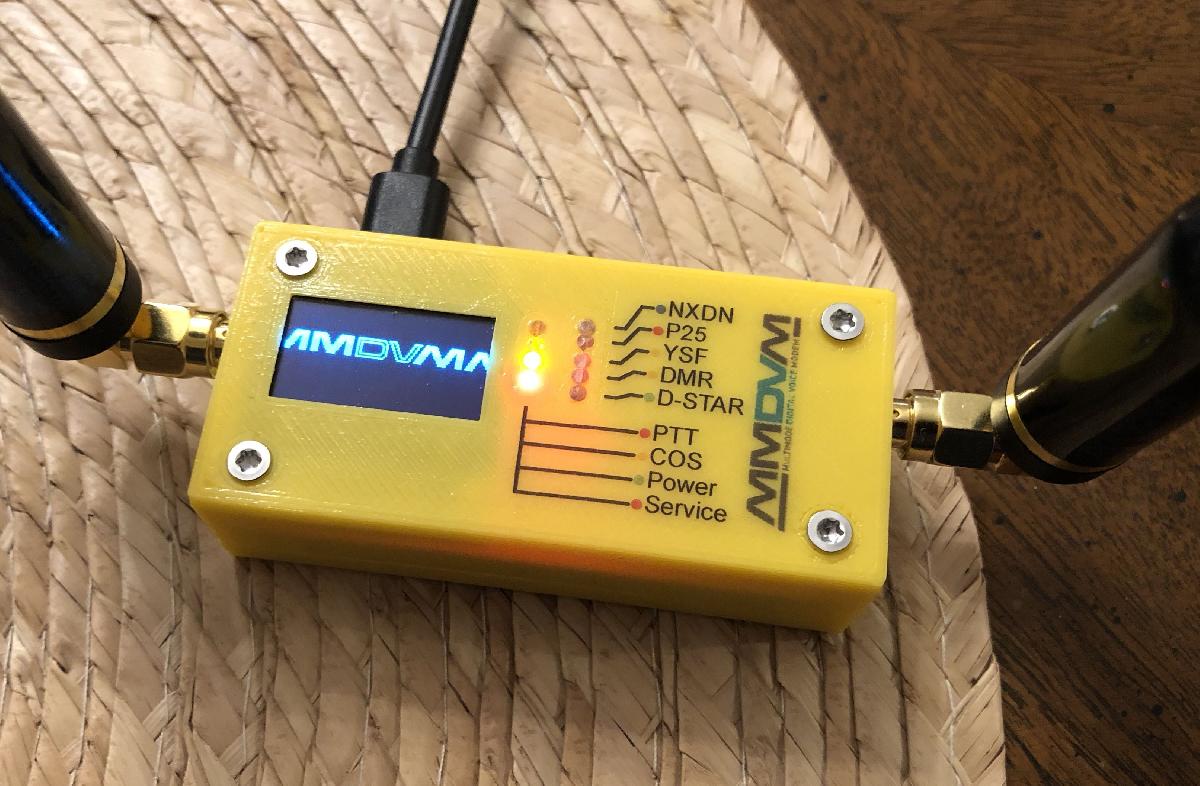

Menor caixa para o MMDVM duplex N5BOC foi projetado para Impressora 3D. Esta e a minha tentativa de fazer um caso muito pequeno para o excelente modem Duplex MMDVM do N5BOC. Para fazer isso, substitui os conectores padrao do Pi por conectores de baixo perfil da SamTec e, em seguida, projetei um case em torno disso. Esta construcao nao e para os fracos de coracao. Envolve dessoldar e soldar em uma placa de modem MMDVM de mais de $100, o que pode resultar na destruicao de um equipamento caro. Veja a secao Como Eu Projetei Isso abaixo para algumas ideias sobre como isso poderia ser usado com um conector GPIO de altura padrao. Aqui esta o que voce precisa: pecas do case (eu imprimi em PETG XT 3D Fila, mas tenho certeza de que voce poderia usar outros), MMDVM DUPLEX em Formato Pi Zero, Raspberry Pi ZeroW, conectores de baixo perfil SAMTEC SLW-120-01-T-D e TLW-120-05-T-D, Display OLED de 0,96, Filamento t-Glas de 1,75 mm (Opcional) para guias opticas, parafusos M2.5x12 (case superior) e M2.5x8 (case inferior).
