Melhorias no Eixo Z da Prusa I3 MK2
Peças para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Melhorias no Eixo Z da Prusa I3 MK2
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

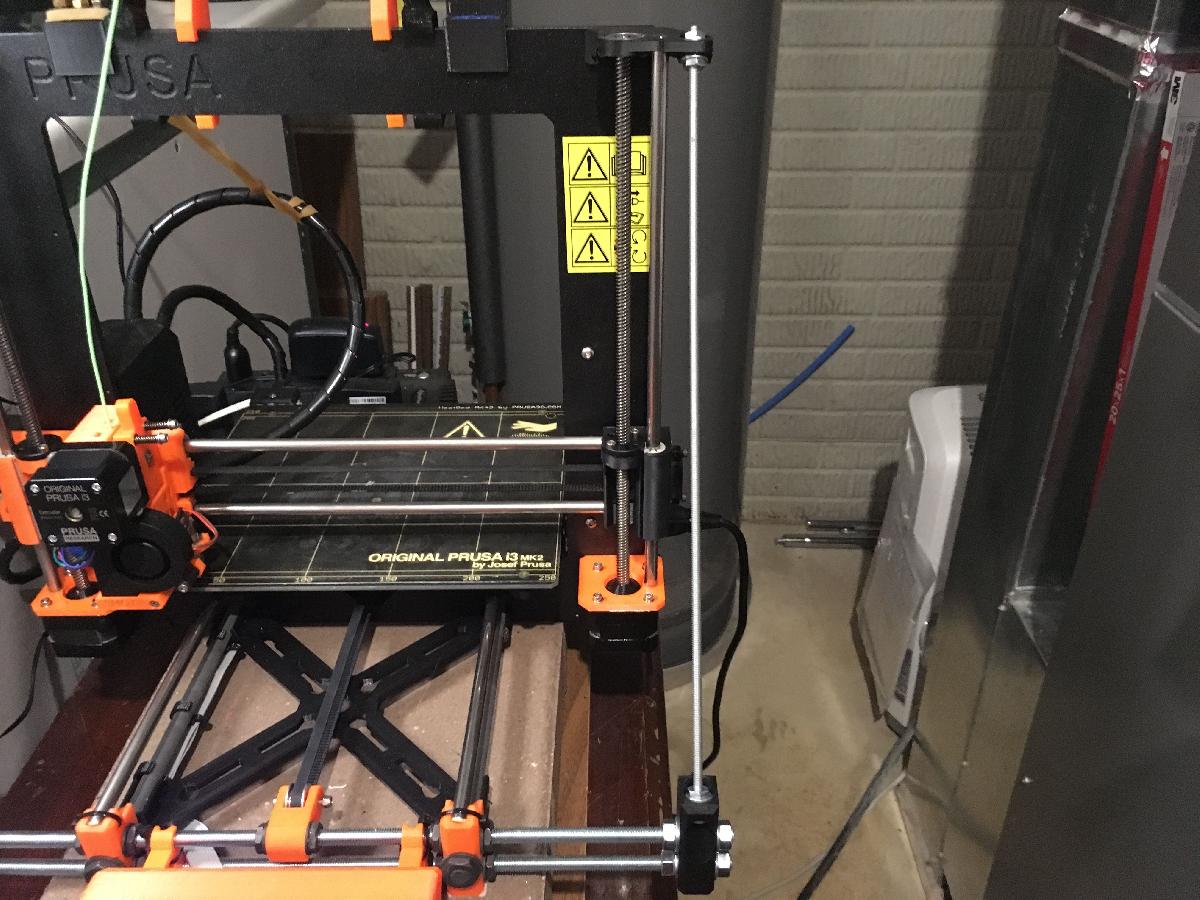

Melhorias no Eixo Z da Prusa I3 MK2 foi projetado para Impressora 3D. Eu notei duas coisas sobre minha Prusa apos muitas experiencias de impressao. Uma foi o barulho ocasional quando o parafuso de avanco atinge o topo do suporte Z. As vezes, quando ha uma reversao rapida de cima para baixo ou vice-versa, entao pensei que tornar isso mais rigido seria benefico adicionando um rolamento 608ZZ. A segunda foi que minha altura Z estava ligeiramente inclinada para a parte traseira do eixo Y na parte superior em uma altura total de 200mm. Isso significava que meu deslocamento Z nao estava verdadeiramente perpendicular a minha mesa. Eu estava fora cerca de 3-4mm no topo de uma impressao de 200mm de altura. Eu verifiquei isso em uma mesa de granito depois que imprimi. Entao eu queria corrigir ambos os problemas ao mesmo tempo e adicionei o rolamento e a barra roscada ajustavel para obter uma perpendicularidade perfeita em ambos os lados. Fiquei surpreso que meu quadro nao estava melhor, mas acho que as fendas no quadro de aluminio eram um pouco culpadas.Voce vai precisar:Rolamentos 608ZZ X2 cadaBarra Roscada M8x1.25 1 Metro - Cortada para 430mm (17 polegadas) X2 pecasPorcas M8x1.25 X8 cadaArruelas M8 X8 cadaBarra Roscada 10-24 3 Pes - Cortada para 380mm (15 polegadas) X2 pecasPorcas 10-24 X8 cadaArruelas 10-24 X8 cada (nao tenho certeza do tamanho real da arruela)Use a barra roscada M8 para substituir as barras frontais originais para suportar dois Y_End_With_Cross_BraceSubstitua os suportes superiores do eixo Z por novos com rolamentos pressionados. Por favor, note que o parafuso de tensao para o tensionador de filamento pode entrar em contato com o suporte direito se o parafuso nao for girado um pouco mais do que o recomendado. Eu ajustei ambos para aplicar pressao igual e nao notei nenhum problema com a taxa de extrusao.Use um esquadro na mesa ao lado das barras do eixo x na menor altura z e depois levante o eixo z sem mover o esquadro para ver a diferenca na parte superior. Ajuste as porcas 10-24 para definir essa perpendicularidade. Entao repita para cima e para baixo cerca de 3 vezes ate que voce esteja satisfeito que esta perpendicular em ambos os lados esquerdo e direito.
