Sobre o objeto 3D Meia de silicone personalizada para o hotend Anycubic V5

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

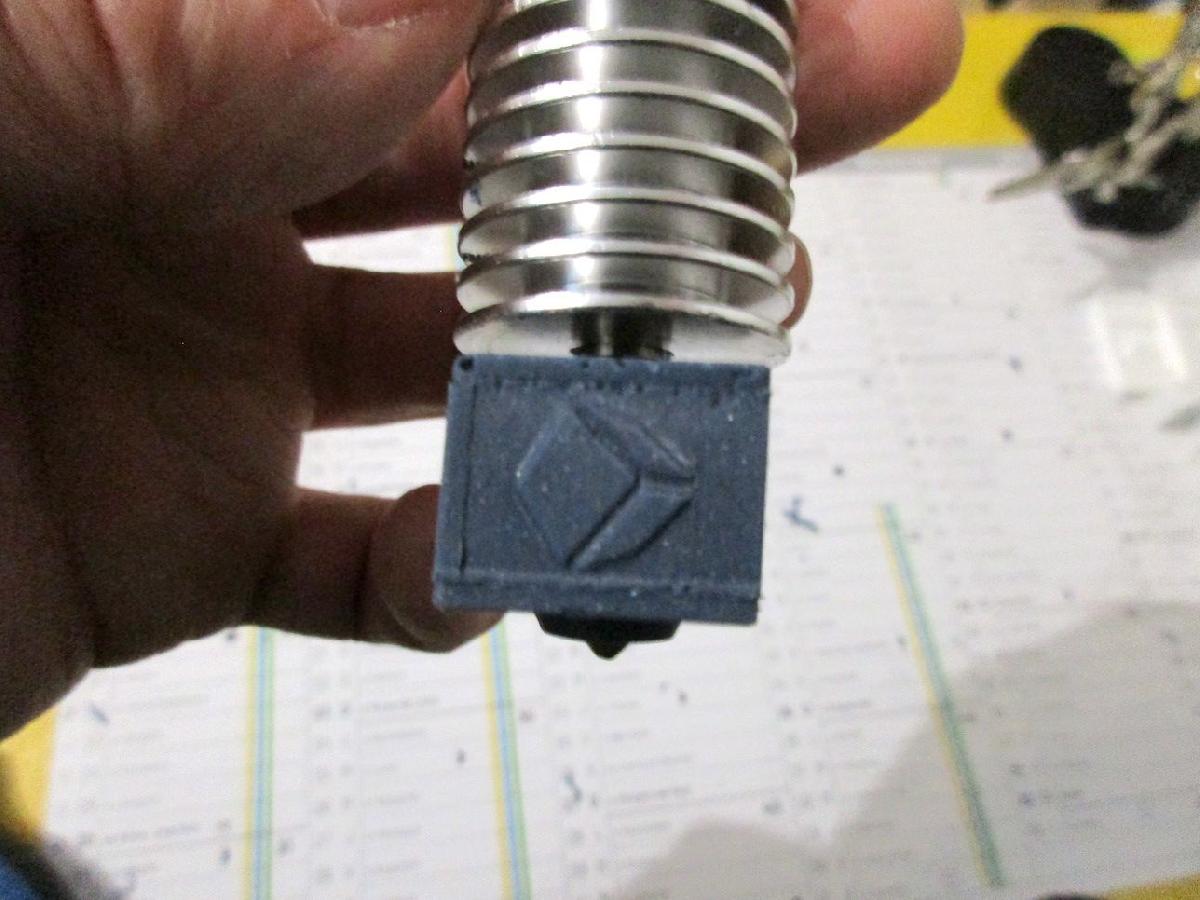

Meia de silicone personalizada para o hotend Anycubic V5 foi projetado para Impressora 3D. PortuguesA. IntroducaoSeguindo o excelente trabalho de Stefan da CNC Kitchen, eu quis reutilizar os principios basicos que ele mostrou para fazer uma meia de silicone personalizada para o hotend V5 da Anycubic (hotend original da serie i3 Mega, Chiron e Kossel) depois que varias meias "comerciais" foram destruidas em pouco tempo.Usei o mesmo tipo de silicone que ele usou (silicone tipo-3 da TrollFactory); estou usando minhas meias personalizadas ha um tempo e elas nao mostram sinais de desgaste.B. MontagemA montagem e praticamente a mesma que a versao do Stefan. Voce precisara de 3 parafusos M3x30 (+ porcas e washers):Monte o bloco de aquecimento impresso com as partes frontal e traseira do molde, fixe tudo com 2 parafusos. Certifique-se de que esta bem apertado. (imagens 7 e 8)Coloque o bloco recem-montado sobre a parte inferior do molde (imagem 9). Certifique-se de que os buracos coincidam!Coloque a parte superior do molde sobre todo o conjunto, fixe-o usando o ultimo parafuso M3 (imagem 10) e aperte.Apenas uma coisa a fazer: encher o molde com silicone, seguindo as instrucoes em video do Stefan. Para a meia Anycubic V5, voce precisara de cerca de 5-6g de silicone finalizado (mistura 1:1 de cada parte A e B), + a cor desejada.3 variantes sao propostas aqui para os lados:Sem logoLogo "cubo" da AnycubicMeu proprio logo (R7)Voce pode combina-las como quiser, claro. :) Eu tambem posso fazer uma versao personalizada sob demanda.C. Melhoria do desempenho termicoIsso e opcional, ainda assim eu aconselho fortemente a faze-lo.A maioria das marcas de hotend aconselha colocar uma gota de graxa termica no lado "frio" do heatbreak. Isso faz sentido.No entanto, tambem e altamente recomendavel colocar um pouco nas aberturas onde a cartucho de aquecimento e o termistor estao localizados.Voce pode perguntar "por que?". Simples. Isso e para melhorar a condutividade termica: aquecimento mais rapido, melhor leitura de temperatura... e temperaturas mais estaveis.No entanto, uma graxa termica capaz de suportar as temperaturas em que o hotend opera e obrigatoria. Para isso, a Thermalright TF8 (https://www.amazon.com/Thermalright-TF8-Thermal-Paste-5-8g/dp/B07JN1DMG5/ref=sr_1_3?dchild=1&keywords=thermalright+tf8&qid=1613657571&sr=8-3) e uma combinacao perfeita devido a sua impressionante faixa de temperatura (-220°C a +380°C). Eu pessoalmente uso essa e a melhoria e drastica uma vez que o PID e ajustado.
