Sobre o objeto 3D Medidor de Nivel de Agua

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

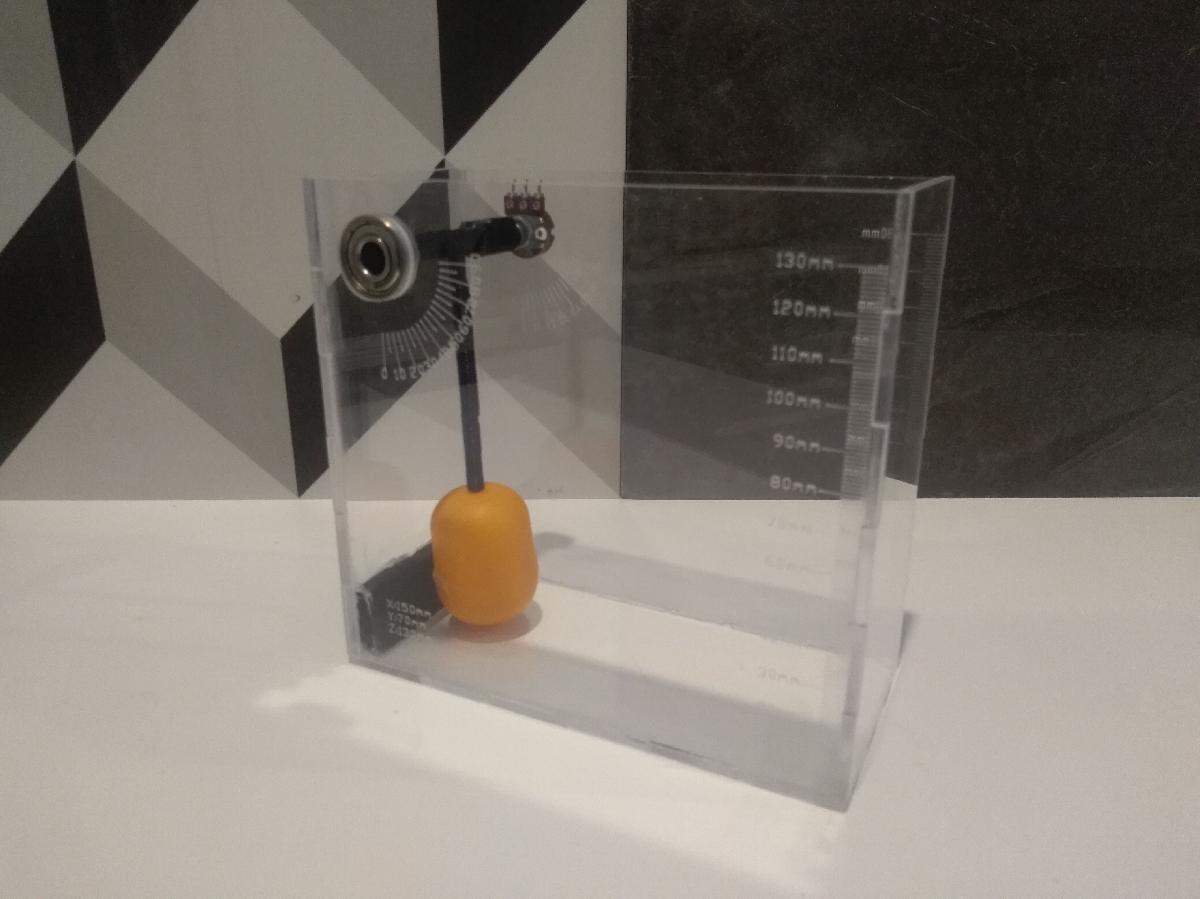

Medidor de Nivel de Agua foi projetado para Impressora 3D. Medidor de Nivel de AguaResumo/DescricaoO objetivo deste dispositivo e obter a medicao do nivel de um liquido contido em seu interior.O dispositivo consiste em um tanque de acrilico que e feito com corte a laser, tambem possui um flutuador integrado, que por sua vez tem um potenciometro conectado a ele para medicao do tipo analogica.Nota: A medicao do flutuador e em um angulo em relacao a um eixo movel, portanto, a conversao deve ser feita por trigonometria, para obter o valor do nivel.Lista de Materiais:Chapa de acrilico 3mm, area 30x40cmEixo flutuador (impresso em 3D)Capsula (recipiente de brinquedo kinder surpresa)Rolamento de patinsPotenciometro 20KParafuso metalicoCork corner (opcional)Caracteristicas:Volume 130x70x150mm = 1365000mm3Resistencia de potenciometro 20k (a ser escolhida)Materiais: acrilico, PLA 3D Fila, aluminio, ABSArquivo DXF: a camada 0 (branca) e para corte, a camada de gravacao (ciano) e para gravacao
