Sobre o objeto 3D Mecanismo Ocular

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

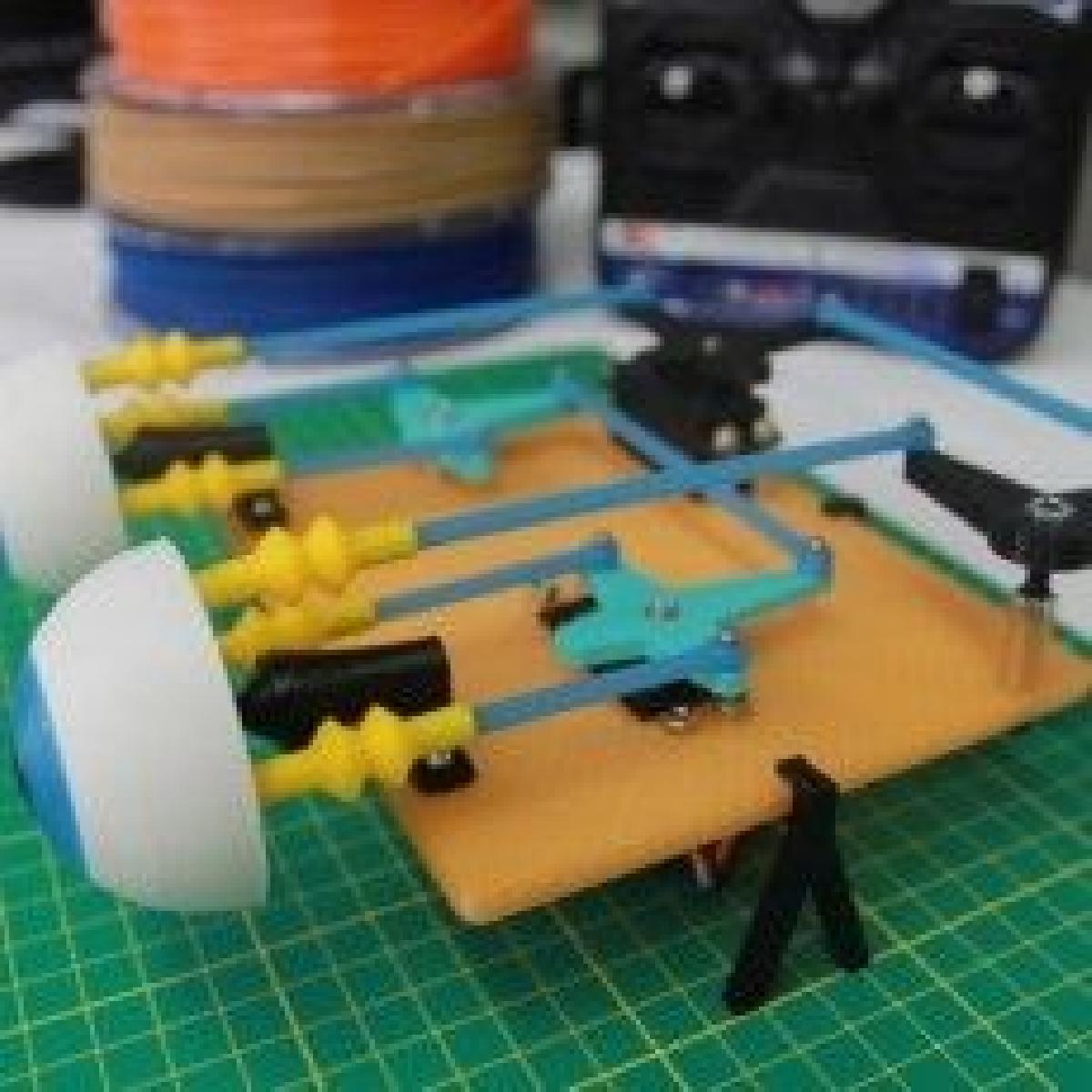

Mecanismo Ocular foi projetado para Impressora 3D. Mecanismo do Olho Animatronico da Polymaker. Projetado para impressoras 3D baseadas em extrusao de mesa. Lista de Pecas Nao Impressas:2 x Servo (Futaba S3003)1 x Transmissor 2.4 GHz1 x Controle Remoto 2.4 GHz1 x Bateria DC 5v6 x Porca M212 x Porca M36 x Porca M410 x M2x10mm4 x M3x10mm4 x M3x12mm4 x M3x30mm1 x M4x25mm1 x M4x45mm2 x 13mmx4mm (Interno Ø 4mm) Rolamento Quantidade:1 x Board.STL (35% Preenchimento, 0.2mm Resolucao, 2 Camadas, PolyPlus)1 x Pivot X.STL (25% Preenchimento, 0.2mm Resolucao, 2 Camadas, PolyPlus)1 x Pivot Y.STL (25% Preenchimento, 0.2mm Resolucao, 2 Camadas, PolyPlus)1 x Extensao do Braco do Servo X.STL (25% Preenchimento, 0.2mm Resolucao, 2 Camadas, PolyPlus)1 x Extensao do Braco do Servo Y.STL (25% Preenchimento, 0.2mm Resolucao, 2 Camadas, PolyPlus)2 x Bola 11.9.STL (20% Preenchimento, 0.1mm Resolucao, 2 Camadas, PolyMax)2 x Soquete.STL (20% Preenchimento, 0.1mm Resolucao, 1 Camada, PolyMax)6 x Acoplamento.STL (0% Preenchimento, 0.2mm Resolucao, 2 Camadas, PolyFlex)2 x Olho.STL (15% Preenchimento, 0.1mm Resolucao, 2 Camadas, PolyMax, PolyPlus)6 x Pino.STL (100% Preenchimento, 0.1mm Resolucao, 2 Camadas, PolyMax)4 x Conectores X.STL (50% Preenchimento, 0.2mm Resolucao, 2 Camadas, PolyPlus)2 x Conectores XY.STL (50% Preenchimento, 0.2mm Resolucao, 2 Camadas, PolyPlus)2 x Conectores Y.STL (50% Preenchimento, 0.2mm Resolucao, 2 Camadas, PolyPlus)4 x Perna.STL (25% Preenchimento, 0.2mm Resolucao, 2 Camadas, PolyMax) Configuracoes da impressoras Marca da impressoras: MakerBotImpressora: MakerBot Replicator 2Raft: NaoSuportes: NaoResolucao: 0.1mm - 0.2mm dependendo da pecaPreenchimento: 0% - 100% dependendo da peca Anotacoes: Imprimira em qualquer impressora FDM/FFF de extrusao unica com um tamanho minimo da mesa de 154mm x 125mm x 21mm Videos: Demonstracao: https://www.youtube.com/watch?v=TNx-_I5kFTw Tutorial: https://www.youtube.com/watch?v=Y0upri54Jhs Montagem: https://www.youtube.com/watch?v=1pl6htepvRo

Baixar

O arquivo "Mecanismo Ocular" é um projeto de mecanismo animatrônico para olhos, desenvolvido pela Polymaker, que pode ser impresso em impressoras 3D de extrusão de mesa. Este projeto é ideal para quem deseja criar modelos animatrônicos, oferecendo um olhar expressivo em criações como robôs, bonecos ou projetos artísticos.

### Descrição do Projeto:

O modelo é composto por várias peças que, quando impressas e montadas, formam um mecanismo ocular que pode ser controlado remotamente. Esse tipo de projeto é bastante utilizado em áreas de robótica, animação e até em produções artísticas, permitindo que os movimentos dos olhos sejam animados com precisão.

### Lista de Componentes Impressos e Não Impressos:

#### Peças Não Impressas:
- **Servos**: 2 x Futaba S3003 (eles são responsáveis pelos movimentos)
- **Transmissor**: 1 x 2,4 GHz
- **Controle Remoto**: 1 x 2,4 GHz
- **Bateria**: 1 x DC 5V
- **Porcas e Parafusos**: Variados, como M2, M3, M4 e diferentes tamanhos de parafusos.
- **Rolamentos**: 2 x 13mmx4mm

#### Peças Impressas (com suas especificações):
- **Board.STL** (35% De preenchimento, 0,2mm de resolução)
- **Pivot X.STL** e **Pivot Y.STL** (25% de preenchimento)
- **Extensões do Braço do Servo** (X e Y com 25% de preenchimento)
- **Olhos.STL** (15% de preenchimento)
- **Acoplamentos, Pinos, Alavancas**: Diversas outras peças com diferentes percentuais de preenchimento e resolução para garantir que o mecanismo funcione fluida e sincronizadamente.

### Configurações da Impressora:

O projeto pode ser impresso em qualquer impressora FDM/FFF com uma mesa que possua um mínimo de 154mm x 125mm x 21mm. A impressora recomendada para este projeto é a MakerBot Replicator 2, configurada da seguinte forma:
- **Rafts e Suportes**: Não necessários
- **Resolução**: Variável de 0,1mm a 0,2mm, dependendo da peça
- **Preenchimento**: De 0% a 100%, conforme a necessidade da peça

### Recursos Adicionais:

Para auxiliar em todo o processo, o autor disponibilizou links para vídeos de demonstração, tutoriais e montagem, permitindo uma melhor compreensão do funcionamento do mecanismo e das etapas de montagem. Os vídeos são:
- **Demonstração**: [Veja aqui](https://www.youtube.com/watch?v=TNx-_I5kFTw)
- **Tutorial**: [Assista aqui](https://www.youtube.com/watch?v=Y0upri54Jhs)
- **Montagem**: [Confira aqui](https://www.youtube.com/watch?v=1pl6htepvRo)

Este projeto é uma excelente opção para entusiastas de impressão 3D que desejam explorar a interatividade e a mecânica em suas criações!
