Mecanismo de engrenagem planetária empilhável (redutor)
Brinquedos Mecânicos
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Mecanismo de engrenagem planetária empilhável (redutor)
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

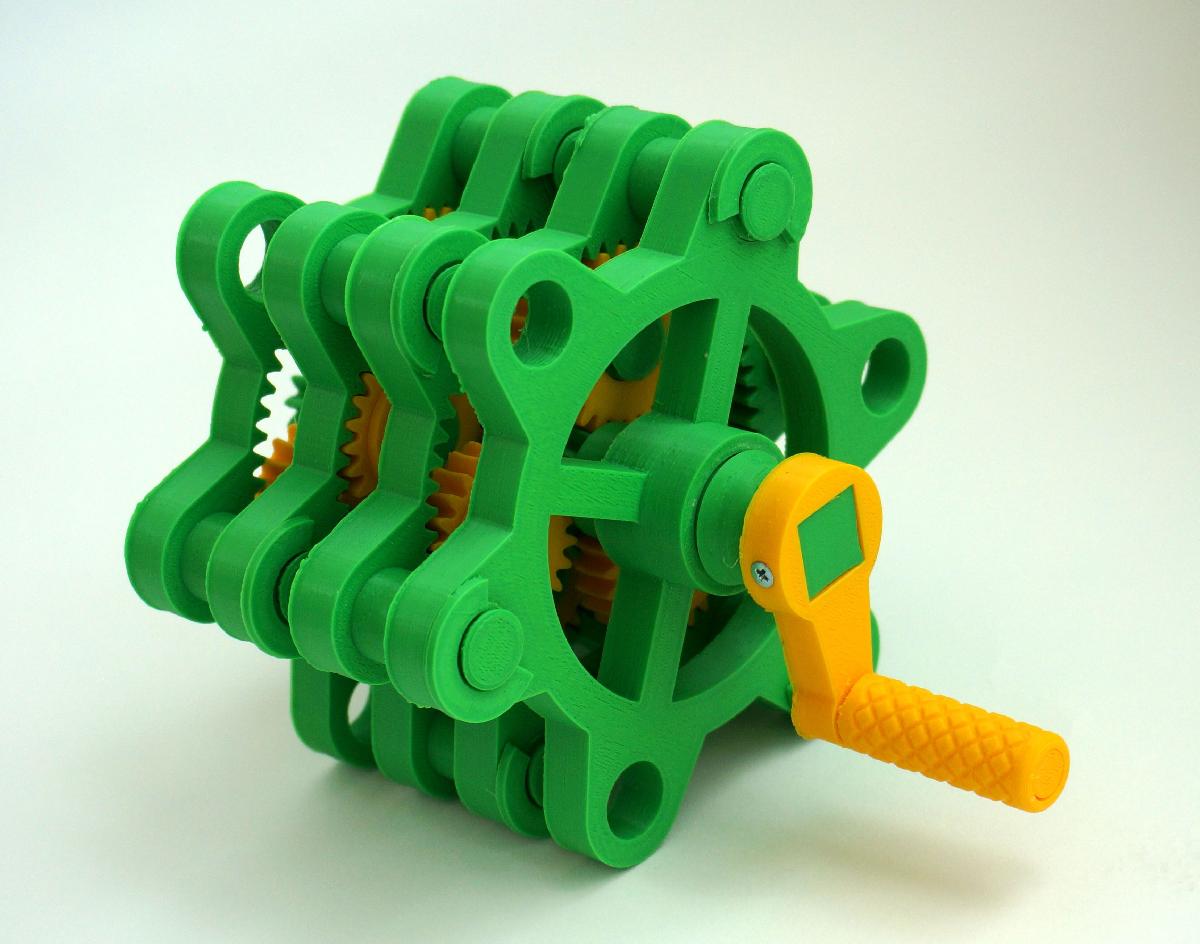

Mecanismo de engrenagem planetária empilhável (redutor) foi projetado para Impressora 3D. Este é um modelo totalmente funcional de manivela manual de um redutor planetário de vários estágios. As fotos e o vídeo mostram este modelo com 3 etapas. Cada estágio tem uma relação de transmissão de 1:6, de modo que a relação de transmissão total de um redutor de 3 estágios é de 1:216. O design permite um número ilimitado de etapas. No entanto, para um modelo de manivela manual, o limite prático é de 3 estágios. Mesmo com uma manivela febril, o eixo de saída mal se move. Você precisa imprimir: --- POR MODELO--- 1 frente 1 alça 1 eixo --- POR ESTÁGIO--- 1 anel 3 planetas 1 transportadora 1 sol 6 arruelas hardware: 2 parafusos métricos Phillips-head M3-12 POR MODELO 2 parafusos métricos Phillips-head M3-12 e 2 porcas métricas M3 POR ESTÁGIO Instruções de montagem: Conecte o sol ao lado inferior da transportadora com dois parafusos Phillips-head M2-12 e duas porcas M2 (disponíveis a baixo custo no eBay). Os orifícios hexagonais no sol devem estar apontando para fora. Monte 3 planetas no transportador, prenda cada um com uma anilha. Insira o portador com os planetas e o sol sobre eles em anel. O sol entra primeiro. Anexe o anel à frente (para o estágio 1) ou ao anel instalado anteriormente (para os estágios 2, 3, etc.) O sol precisa ser empurrado com força para os planetas do estágio seguinte. Prenda o anel com três arruelas. Uma vez que todos os estágios estejam montados, insira o eixo através do orifício na frente. Empurre com força. Prenda a alça ao eixo e prenda com dois parafusos M3-12. desfrutar! https://youtu.be/T9wcAof-t60
A impressão 3D é uma tecnologia revolucionária que tem o potencial de revolucionar o processo de fabricação. Ele pode ser usado para criar estruturas complexas, como mecanismos de engrenagens planetárias empilháveis (redutores), com esforço e custo mínimos. A impressão 3D permite uma fácil personalização de peças e componentes, permitindo assim que os fabricantes criem peças complexas com menos recursos. Além disso, a impressão 3D pode ser usada para criar protótipos de forma rápida e barata. Isso a torna uma tecnologia ideal para criar redutores personalizados para várias aplicações. Com essa tecnologia, os fabricantes podem reduzir custos e melhorar a eficiência em seus processos produtivos.
