Mazda Rx7 Wankel Remix

Vario

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Mazda Rx7 Wankel Remix

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

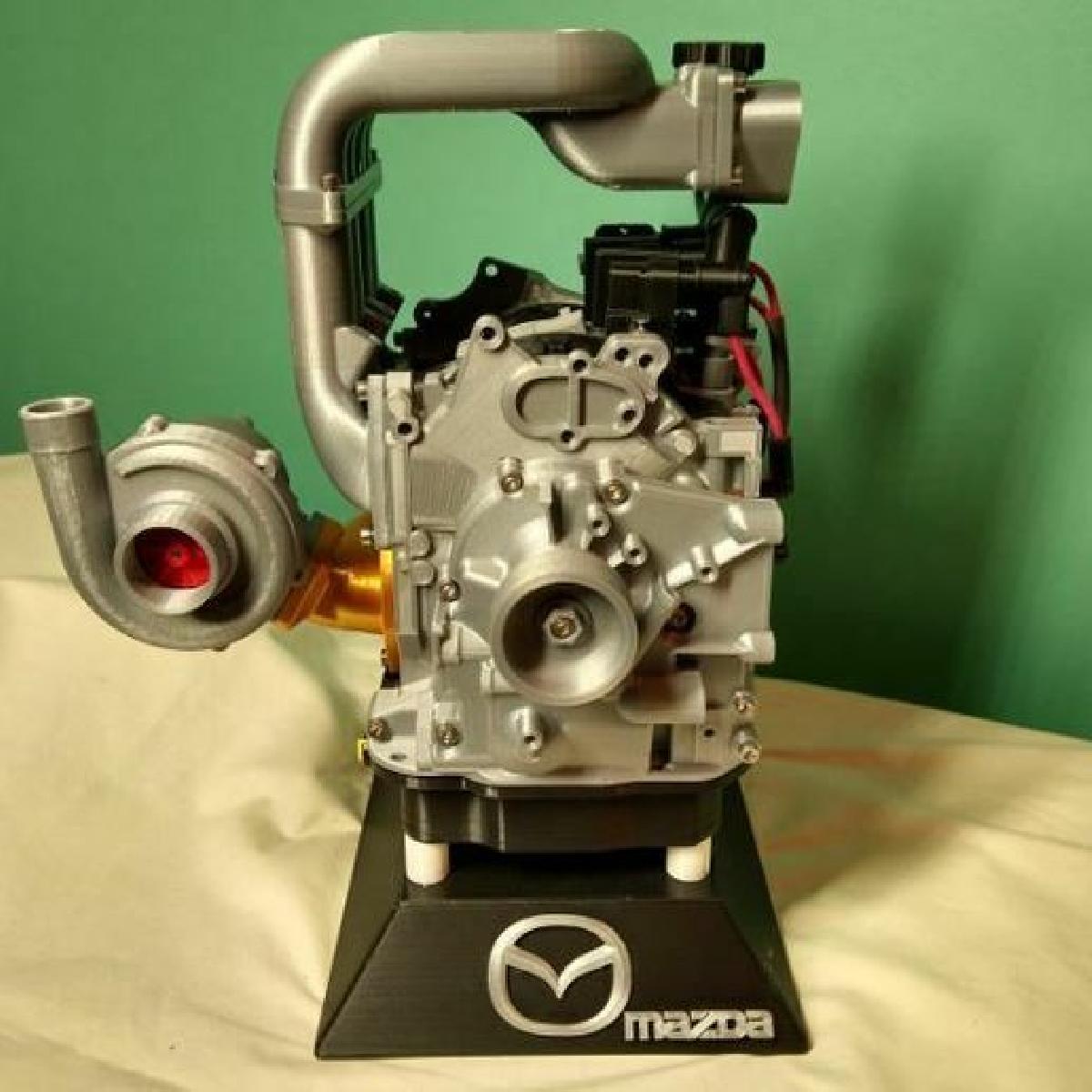

Mazda Rx7 Wankel Remix foi projetado para Impressora 3D. Mazda RX7 Motor Rotativo Wankel 13B-REW Remix Este modelo Wankel foi projetado por 3d_printed_engines e esta disponivel em https://cults3d.com/en/3d-model/gadget/mazda-rx7-wankel-rotary-engine-13b-rew-working-model. A MakerRx.com oferece um kit com todas as pecas nao impressas necessarias para construir o modelo. https://www.makerrx.com/collections/projectkits/products/mrx11 Usar o kit da MakerRx realmente facilitou a montagem. E um modelo complicado, levando cerca de 30 horas de tempo de montagem. Tambem consome muito plastico, levando cerca de 250 horas de tempo de impressao. Um video funcionando esta aqui: https://youtu.be/46ky7EqzZt8 Quando finalmente consegui monta-lo, nao gostei do grande espaco entre o bloco e o coletor de admissao. Depois de passar algum tempo olhando motores RX7 semelhantes a venda no Ebay, desenhei bobinas, um suporte para segura-las, velas de ignicao e botas de fio para simular um sistema de ignicao. Tambem desenhei um tubo e uma tampa para enchimento de oleo, para ajudar a preencher a lacuna. Os 'pes' que vieram com o modelo continuavam a se soltar. Tambem fiz o V8 flathead da 3d_printed_engines e desenhei uma base para ele, mas percebi tarde demais que nao tinha nenhum lugar para armazenar seu bloco de energia quando estava em uma prateleira. Desta vez, desenhei uma base com um compartimento interno para armazenar sua fonte de energia, e uma tampa magnetica para manter tudo arrumado. E imprimi um logotipo da Mazda, caso alguem nao o reconhecesse. Informacoes de Montagem, ou "Coisas que aprendi ao faze-lo": Bobinas: Assisti aos videos de Montagem da Bobina Tx e Rx e acabei enrolando 4 bobinas Smart Rotor para obter 2 funcionais. Felizmente, o kit da MakerRx fornece bastante fio para cometer erros. Nao esta explicitamente mencionado no video, mas voce faz uma pilha de 3 partes onde uma placa de apoio da bobina e presa entre um gabarito de montagem e uma bracadeira de montagem da bobina. Para a Bobina Tx, a pilha e: TX_coil_assemblyjig-_Scaled.stl Coil_backingplate-_Scaled.stl (anel grosso com furos) Coil_assemblyclamp-_Scaled.stl E para a Bobina Rx, a pilha e: RX_coil_assemblyjig-_Scaled.stl Coiling_backingplate-_Scaled.stl (anel fino) Coil_assemblyclamp-_Scaled.stl Onde a mesma Coil_assembly_clamp e usada para fazer ambas as bobinas Rx e Tx. Descobri que o truque para obter uma bobina com boa aparencia e garantir que nao haja "nenhum" espaco entre o Gabarito de Montagem da Bobina e a Placa de Apoio. Antes de lubrificar qualquer coisa, cortei uma faixa fina de fita adesiva e a usei como calco para garantir que nao houvesse espaco entre a borda interna da Placa de Apoio e o Gabarito de Montagem da Bobina. Se houver espaco entre eles, entao quando voce comecar a enrolar, o fio cai nesse espaco, resultando em um enrolamento muito desigual em sua bobina. Alem disso, na tela do video de Montagem da Bobina Tx diz "Lixe as extremidades do fio magnetico e verifique a resistencia. A leitura deve estar entre 16 e 2,2 ohms". Minha primeira bobina foi de 1,6 ohms. Entao, enrolei uma segunda com o mesmo resultado. Depois de verificar com o pessoal da MakerRx, eles sugeriram que o texto deveria dizer: "A leitura deve estar entre 1,6 e 2,2 ohms". Todas as minhas 4 bobinas estavam em torno de 1,6 ohms. E elas funcionaram. Velas e Fios: Usei fio solido de 12 gauge para os cabos das velas, que e muito rigido. Em uma foto que encontrei no Ebay, havia uma mangueira de borracha que segurava juntos os fios para as velas inferiores. Usei um encolhimento como substituto, tambem o usei para esconder onde cortei o fio para a vela da frente. O corte fica no centro do tubo de encolhimento. Antes de abrir o motor para ver os rotores, voce precisa desconectar o fio da vela inferior frontal, caso contrario, o rigido fio de 12 ga. quebrara a vela. O corte no fio permite que o fio da vela inferior frontal gire a medida que o motor e aberto. Bobinas de Ignicao: A placa de montagem da bobina e dividida, para que possa se separar quando voce abrir o motor para ver os rotores. A bobina com 2 saidas vai ao centro, com as bobinas de saida unica em cada extremidade. A bobina traseira e montada a 90 graus. Colei as placas de montagem da bobina aos suportes na parte superior das respectivas Carcacas de Rotor. As bobinas estao anexadas as Placas de Montagem da Bobina com parafusos M2x4. As botas apenas se encaixam, e eu colei os Fios da Vela nas Botas. Velas de Ignicao: As Velas de Ignicao sao duas partes, para que a base possa ser impressa em prata e o isolante em branco. Passei uma broca de 4 mm nos buracos das velas e pressionei as bases das velas nas carcacas dos rotores. EXCETO pela vela superior traseira! Um dos parafusos usados para montar a Placa Traseira na Carcaca do Rotor Traseiro esta no caminho, entao cortei a ponta da Base da Vela para que ela ficasse na mesma profundidade que as demais e a colei. Quando voce abrir o motor, certifique-se de remover a Bota da Vela inferior frontal! Base: Usei alguns imas de 2x4mm que sobraram do kit da MakerRx para segurar a Tampa da Base a Base. A Base pode ser impressa sem suportes. Adicionei manualmente um pequeno suporte para a fenda do cabo dentro da Base. Depois de imprimir, e so soltar com um alicate. Mas, para ser honesto, a fenda extra para o cabo nao e realmente necessaria. Nao usei nenhum insert roscado nos "Pes". Os buracos nos Pes sao menores do que deveriam. Apenas tenha cuidado para nao estraga-los ao parafusar o parafuso M3x5mm em qualquer extremidade. Quero agradecer ao Eric por criar um otimo modelo. Alem dos problemas das bobinas, quando combinado com o kit da MakerRx, tudo se encaixou muito bem e funcionou na primeira vez que apliquei energia a ele. Minha unica preocupacao e que talvez eu tenha perdido algumas celulas cerebrais usando tanta supercola... Certifique-se de ter boa ventilacao! McMaven
