Matriz de Calibracao da Impressora 3D

Testes de impressão 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Matriz de Calibracao da Impressora 3D

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

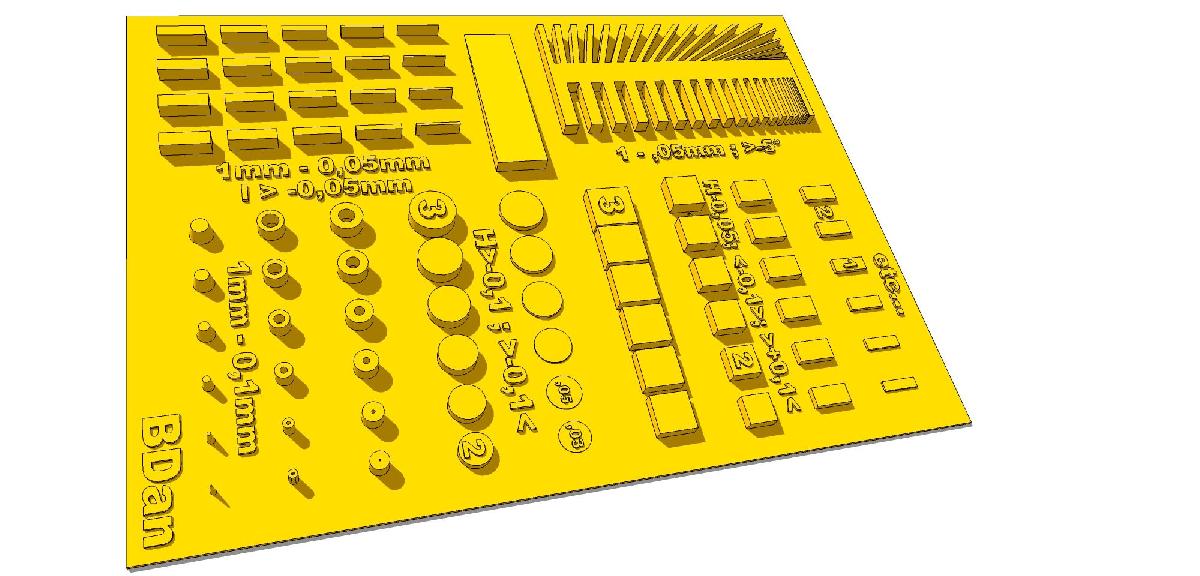

Matriz de Calibracao da Impressora 3D foi projetado para Impressora 3D. Modelou esta matriz em SketchUp para encontrar a configuracao e as configuracoes certas na minha B9Creator, impressora 3D DLP, quando misturo resinas ou adiciono cores, calibro o projetor, etc. E uma impressao muito pequena e rapida de 4-5 minutos, e tem muitos recursos que me ajudam a escolher os tempos de exposicao corretos, etc. Eu nao tinha muito espaco para texto, entao codifiquei as dicas de forma tao compacta quanto pude, para ajudar a lembrar os recursos. Aqui esta o que eles significam: Cilindros: Diametros 1mm - 0.1mm Tubes: Diametro do furo. 1mm - 0.1mm (ha 2 linhas com diferentes espessuras de parede) Cilindros grandes: H=incrementos de altura de 0.1mm comecando em 3mm; >diametro< em incrementos de 0.1mm Cubes: H=altura em incrementos de 0.05mm; < distancia entre > em incrementos de 0.1mm; >largura< em incrementos de 0.1mm Paredes: de 1mm a 0.05mm de espessura, em incrementos de 0.05mm Pente: espessura da parede e espaco entre de 1mm e mais fino em incrementos de 0.1mm; Angulos em incrementos de 5° Entao, dependendo do material usado, pigmentacao e quais dimensoes sao mais criticas no que eu preciso imprimir, eu imprimo esta matriz primeiro e olho para as dimensoes externas ou internas para avaliar os parametros corretos. Por exemplo, se eu preciso alcancar paredes finas, olho para a secao de Paredes e vejo qual e a parede mais fina que imprimiu bem; se eu preciso alcancar canais finos, olho para a distancia entre os recursos ou o Pente, qual e a menor distancia entre os recursos que saiu limpa sem resina curada; Se eu nao tenho certeza de quao grosso cortar (o mecanismo Z da impressora B9C tem passos de 6.35 microns) para corresponder a altura exata no modelo se for critico....etc, e ajusto os parametros de impressao de acordo, imprimo outra matriz para ter certeza e quando eu tiver certo, imprimo meu objeto. Voila, divirta-se mais!
