Mastro de antena de tripe e vara de pescar
Passatempo
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Mastro de antena de tripe e vara de pescar
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

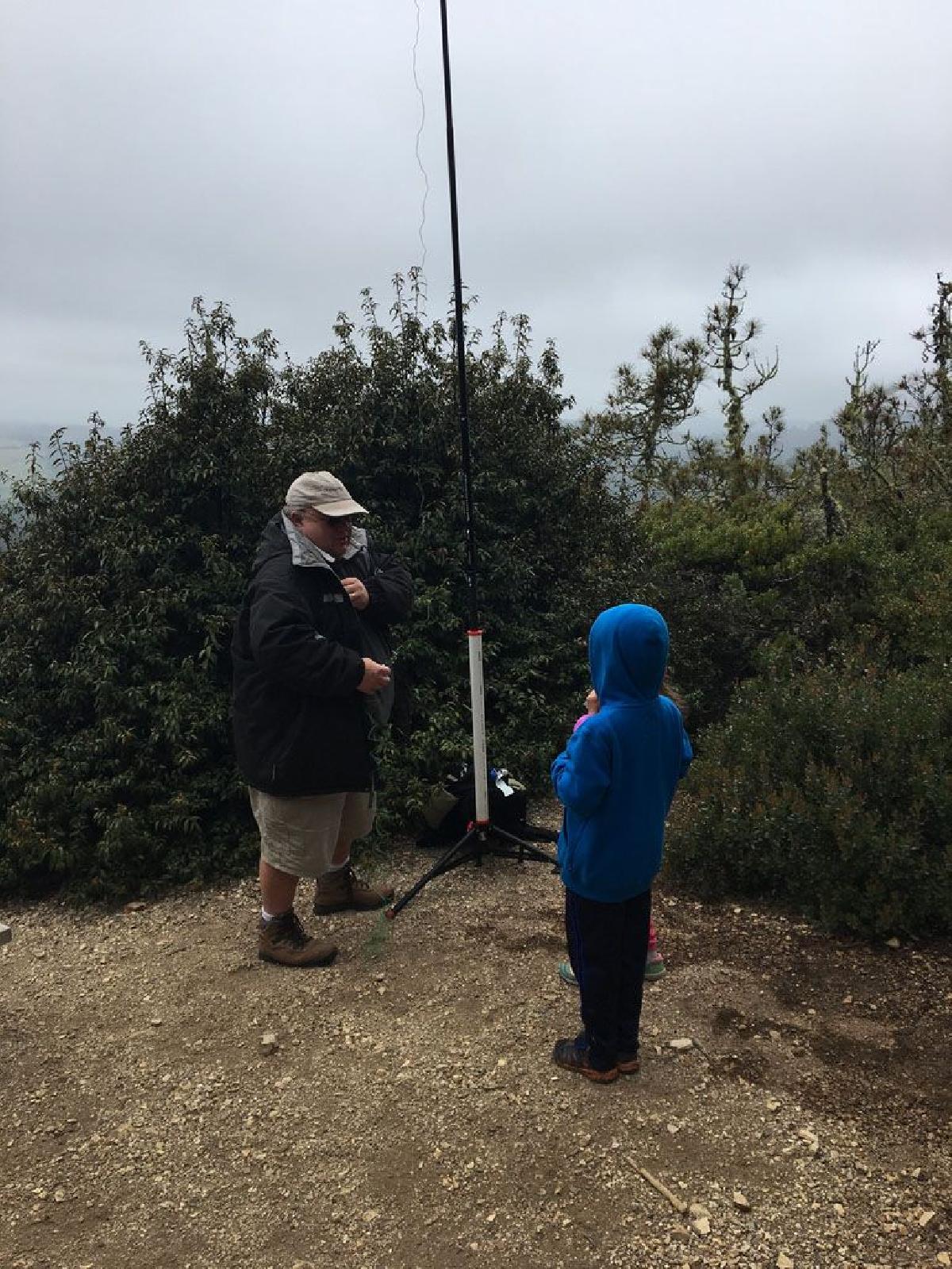

Mastro de antena de tripe e vara de pescar foi projetado para Impressora 3D. Eu fiz essas pecas para prenderminha vara de pescar Shakespeare de 20 a um tripe de $20da HomeDepot (Husky #K9028). Eu removi o tubo interno (pelaparte de baixo) e quebrei as partes plasticas rosqueadas na parte superior do tubo externo.A base do tripe tem um buraco que pode ser rosqueado para um parafuso 10-24 para mante-lorigido na base do tripe. A parte superior do tripe desliza sobre o topo do tubo do tripe.Eu fiz o encaixe interno e externo justo nesta parte para ajudar a tornar otodo mais rigido.Eu cortei cerca de 29 de tubo PVC schedule 40 de 1-1/2 para deslizar sobre ambos.A vara de pescar desliza para dentro do topo do tubo PVC.Duas das pecas pole_top_half sao usadas para segurar a vara no PVC. Eu imprimiambas as partes de uma vez. Ha um buraco para um parafuso 10-24. Eu usei uma rosca para rosquearo buraco.Eu inclui o arquivo SCAD para ajusta-lo ao que voce tiver.Estou pensando que provavelmente vou fazer meu proprio tripe na proxima vez.Eu planejo usar isso com um suporte para vara (https://www.thingiverse.com/thing:856305)e provavelmente farei algumas bracadeiras para segurar fios e/ou travar as secoes telescopicasquando eu tiver tempo.Adicionei uma foto da reuniao Cal QRP de hoje no deck do Denny, onde montamos um dipolo de 20m no deck usando a secao superior do dipolo BNC de um dos meus outros projetos.
