Sobre o objeto 3D Máscara facial

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

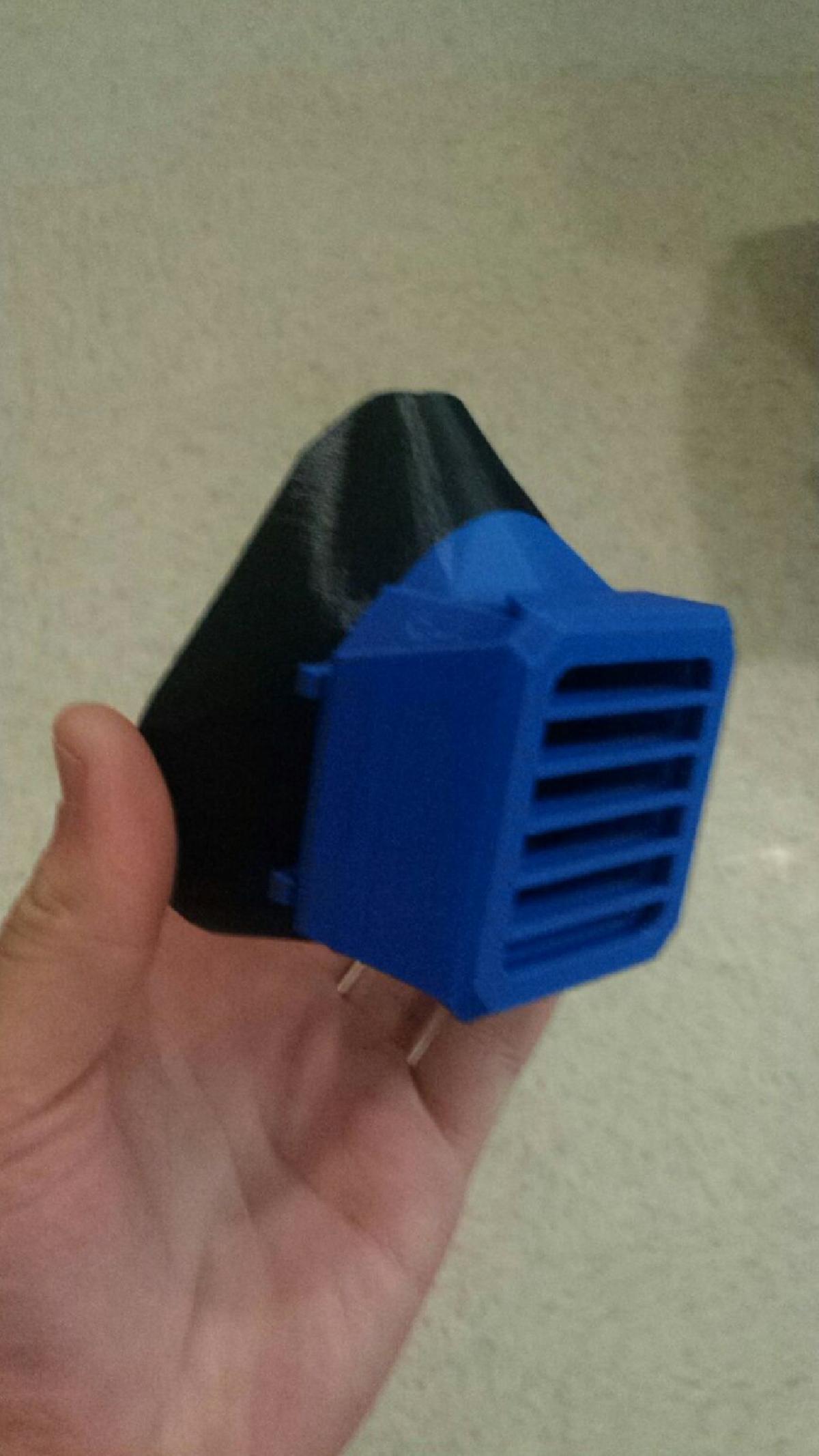

Máscara facial foi projetado para Impressora 3D. Este e meu projeto para uma moldura de mascara facial reutilizavel que pode utilizar uma variedade de midias filtrantes. Este NAO e um respirador e nao pretende ser, no entanto, muitos recursos de design foram inspirados em respiradores. Agradeco todo o feedback na secao de comentarios para continuar a iterar e otimizar.Consiste no seguinte:Um forro flexivel feito de TPU/TPE projetado para se enrolar para dentro e se adaptar ao rosto. Ao fazer isso, cria um vedacao muito melhor do que conchas rigidas e designs de folha de TPU dobrada. No entanto, nao sera capaz de igualar o silicone medico super macio. Imprima com quatro camadas superiores, 0% de preenchimento e zero camadas inferiores para melhores resultados. Alem disso, a forma foi a melhor que consegui criar no OpenSCAD. Por favor, nao julgue.Concha rigida na qual tudo se monta. O labio e intencionalmente oversized para criar um vedacao entre o forro e a concha. Grelhas requerem uma impressora capaz de fazer pontes de 8 mm.A peca de vedacao/flap combinando duas funcoes para reduzir a complexidade e a contagem de pecas.Midia filtrante. Depende do que esta disponivel localmente. Testei este design com sacos de aspirador, tecido e um terco de uma mascara cirurgica.A peca de cobertura aplica pressao a vedacao e forca as abas da valvula contra as aberturas de exaustao. Tambem canaliza o exaustao para a parte traseira. Deve ser impressa em 100% de TPU.Suportes para cintas projetados para serem modificados para diferentes configuracoes. Eles se encaixam no lugar assim que a cobertura e adicionada.As advertencias habituais sobre a impressao deste tipo de dispositivo se aplicam, ja que os testes foram limitados. Mas todos os plasticos usados durante a prototipagem sobreviveram ao dispositivo de autoclave de atomizacao de H2O2 do meu hospital local, entao pode ser esterilizado. Meu excelente provedor medico e a equipe de engenharia medica local continuarao a realizar mais testes nos plasticos utilizados para incluir metodos mais expedientes de saneamento, porosidade/absorcao de liquido e fluxo de oxigenio/acumulo de CO2 com diferentes midias filtrantes (embora as valvulas unidirecionais devam ajudar com o ultimo). Tambem quero coordenar um teste de espectrometro de vapor para ver se o processo de impressao libera compostos organicos volateis (COVs) nas amostras impressas.Acho que isso e o mais complicado que se pode fazer para uma mascara facial produzivel em uma impressora de grau de consumidor usando filamentos comumente disponiveis. Requer cerca de 6 horas no total para imprimir todas as partes, entao a producao nao e tao escalavel quanto eu preferiria, embora possa apresentar um exercicio interessante em fabricacao distribuida.E, claro, consideracoes de seguranca:-Use este design por sua conta e risco... algo algo nem responsavel nem responsavel... algo algo...-Itens impressos em 3D podem ser porosos e permeaveis-Recomendo verificar a SDS de qualquer coisa que voce imprima para particulados e compostos volateis perigosos-Esta sera uma solucao inferior/muito menos desejavel do que partes semelhantes de fontes aprovadas-Finja que voce tem COVID-19 ao mover a peca da plataforma de impressao para um recipiente selado para entrega-Eu piloto helicopteros e ando de motocicleta, entao minha percepcao de risco aceitavel provavelmente nao corresponde a sua ou a da FDA.-Alem disso, lavar as maos adequadamente por 20 segundos e praticar isolamento social disciplinado fara quase certamente mais para melhorar seus resultados de saude do que qualquer mascara que voce possa comprar ou imprimir. Nao arrisque compensar.Agradecimentos especiais ao Dr. Connor, ao Sr. Saesz da O2 Canada e a equipe de S&T pelo aporte e avaliacao continua deste design.
