MASCARA COVID 19 (com valvula de exalacao e outras melhorias)

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D MASCARA COVID 19 (com valvula de exalacao e outras melhorias)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

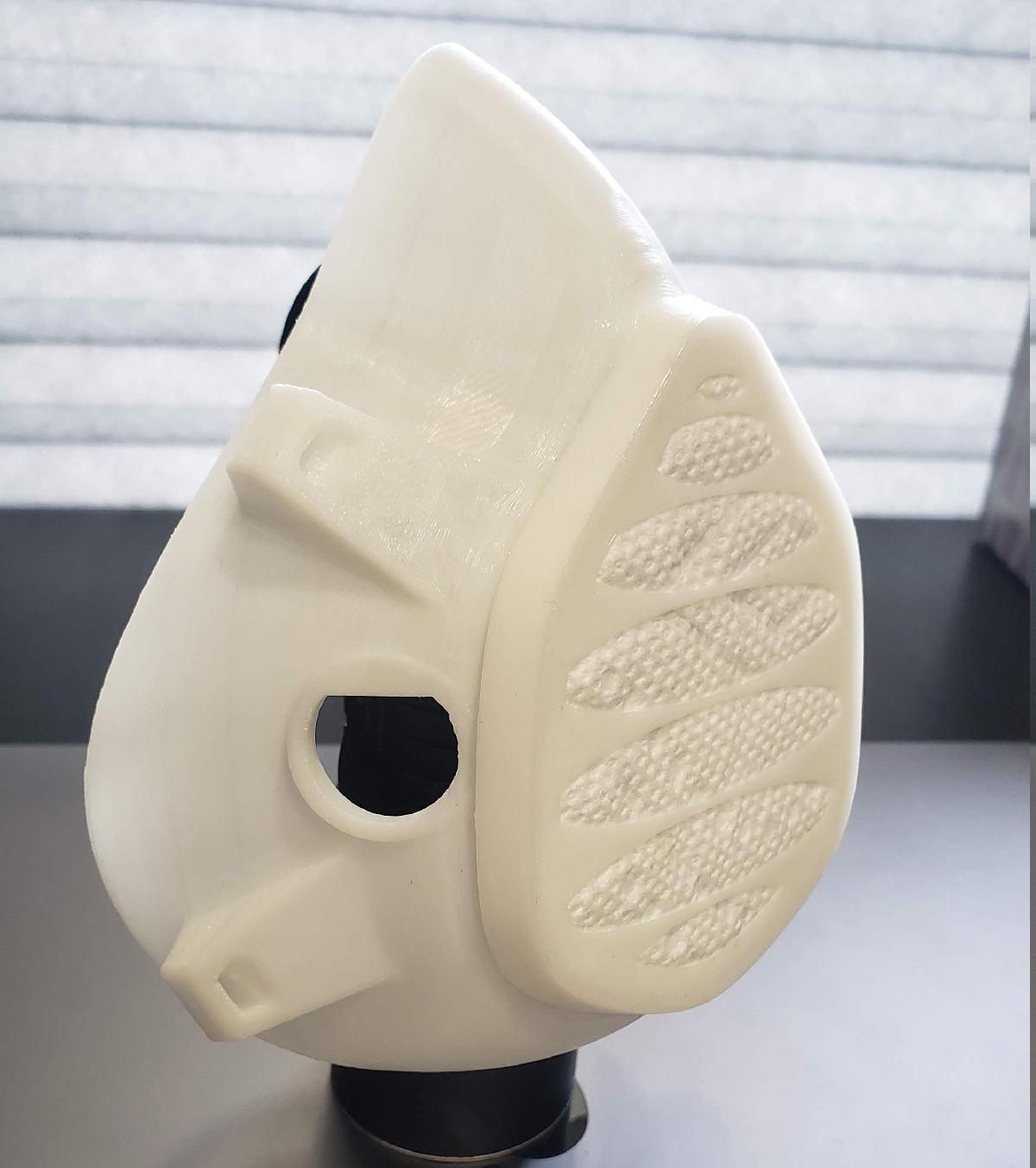

MASCARA COVID 19 (com valvula de exalacao e outras melhorias) foi projetado para Impressora 3D. AVISO LEGALEste modelo nao foi aprovado por nenhuma agencia regulatoria. Use-o por sua conta e risco e apenas como um ultimo recurso.Eu redesenhei a mascara original com as seguintes melhorias:25% menos plastico utilizado20% de impressao mais rapidaA tampa possui uma borda/groove ao redor para um ajuste muito mais seguro.Area da superficie do filtro muito maiorAceita dois filtros simultaneamente: interno e externo (MERV16 recomendado para o exterior e MERV13 para o interior)ventilacao de exaustao (adicione uma folha de borracha para a valvula)aceita filtros internos com espessura de 0,5 a 4,5 mmInstrucoes:Imprima a mascara e a tampa com 2 perimetros e 10% de enchimento.Imprima cap-inner.stl com 5 perimetros e 10% de enchimento e SEM camadas superiores ou inferiores (eu usei o preenchimento estrela do slic3r).Obtenha uma folha de borracha de 0,5-0,8 mm e corte um pedaco do tamanho de um centavo americano.Cole o circulo, apenas na parte superior plana, no buraco da valvula de exaustao. Use uma cola permanentemente flexivel como "loctite vinyl fabric and plastic" ou "shoe goo". Certifique-se de que a superficie do buraco onde a borracha se conecta a ele seja o mais lisa possivel para uma boa vedacao.Se a superficie nao estiver absolutamente lisa, voce pode imprimir vent-surface.stl. E uma peca de 3 camadas de altura (@ 0,2 mm de altura de camada) que pode ser colada a mascara para criar uma melhor superficie para a vedacao de borracha. Imprima-a em uma superficie de vidro para obter a camada inferior mais lisa. Essa camada inferior deve ser colada a mascara voltada para fora. Em outras palavras, a parte que estava tocando a cama de impressao de vidro deve estar voltada para fora.Coloque a mascara (sem a tampa instalada) com a face para baixo sobre o material do filtro externo. Desenhe e corte a forma. Veja as fotos.Coloque a cap-inner com a face para baixo sobre o material do filtro interno. Desenhe a forma, mas deixe um extra de 3-5 mm ao cortar. Veja as fotos.Monte como mostrado nas fotos.Certifique-se de que o filtro interno esta apertado e veda completamente o filtro ao redor das bordas.Certifique-se de que tudo esteja completamente vedado cobrindo a frente da mascara enquanto tenta inalar. Voce nao deve ser capaz de inalar. Corrija quaisquer vazamentos. Adicione fita de vedacao ao exterior, se necessario, para uma boa vedacao no seu rosto.Use por sua conta e risco.Observe que as fotos atualmente mostram um papel toalha como o meio do filtro. Nao USE um papel toalha. Use filtros reais. MERV 16 para o exterior e MERV 13 para o interior.Algumas pessoas notaram que alguns filtros MERV 16 contem fibras de fibra de vidro. Esta e a razao pela qual estao recomendando um filtro interno MERV 12-13 que nao contem fibra de vidro.

Baixar

O modelo 3D intitulado "MASCARA COVID-19" foi desenvolvido com o objetivo de proporcionar uma alternativa de proteção respiratória durante a pandemia. É importante ressaltar que, apesar de suas melhorias, o autor enfatiza uma isenção de responsabilidade, destacando que o modelo não possui aprovação de agências reguladoras, e deve ser utilizado apenas como última alternativa.

### Melhorias Implementadas

O autor fez uma série de melhorias em relação a versões anteriores da máscara, visando não apenas a eficácia, mas também a eficiência da impressão. Algumas das inovações incluem:

1. **Redução de Material**: A máscara utiliza 25% menos plástico sem comprometer sua integridade.

2. **Velocidade de Impressão**: Otimizações no design permitem uma impressão 20% mais rápida, tornando o processo mais eficiente.

3. **Ajuste Seguro**: A tampa apresenta uma saliência para garantir um ajuste mais seguro ao rosto do usuário.

4. **Área do Filtro Ampliada**: O design permite uma área de superfície do filtro significativamente maior, aumentando a capacidade de filtração.

5. **Aceitação de Múltiplos Filtros**: A máscara permite o uso simultâneo de dois filtros, um MERV 16 no lado externo e um MERV 13 no interno, para aumentar a eficiência na filtragem de partículas.

6. **Válvula de Exaustão**: Inclui uma válvula de exaustão, que deve ser selada adequadamente com uma folha de borracha, melhorando o conforto ao respirar.

7. **Versatilidade de Filtros**: O modelo aceita filtros internos com espessura variando de 0,5 mm a 4,5 mm, aumentando as opções disponíveis para os usuários.

### Instruções de Impressão e Montagem

O autor fornece um conjunto detalhado de instruções para a impressão e montagem da máscara:
- **Impressão**: É recomendado usar duas perímetros e 10% de preenchimento para a máscara e tampa. Para a peça interna (cap-inner.stl), deve-se usar cinco perímetros e o mesmo percentual de preenchimento, omitindo camadas superiores e inferiores.

- **Colocação da Borracha**: Uma folha de borracha deve ser cortada e colada na entrada da válvula de exaustão usando uma cola flexível para garantir uma vedação adequada.

- **Ajuste dos Filtros**: O usuário deve garantir que os filtros estejam bem ajustados e que não haja vazamentos. A vedação é crucial para a eficácia da máscara.

### Avisos e Considerações

O modelo foi projetado com a intenção de ser uma solução de emergência. É fundamental que os usuários sigam rigorosamente todas as instruções de montagem e verificação de vazamentos. O autor alertou sobre a presença potencial de fibras de vidro em alguns filtros MERV 16, recomendando a utilização de filtros MERV 12-13 que não contêm essas fibras, principalmente para a filtragem interna.

Em suma, esta máscara 3D representa um esforço em adaptar-se a uma necessidade emergente, mas sempre com a ressalva de que sua utilização é de responsabilidade do usuário, e não deve ser vista como um substituto dos equipamentos de proteção aprovados e regulados.

Não deixe de imprimir e compartilhar este modelo 3d. Não deixe sua impressora 3D parada. Mas se você não tem uma impressora 3D ainda, escolha a sua agora.
