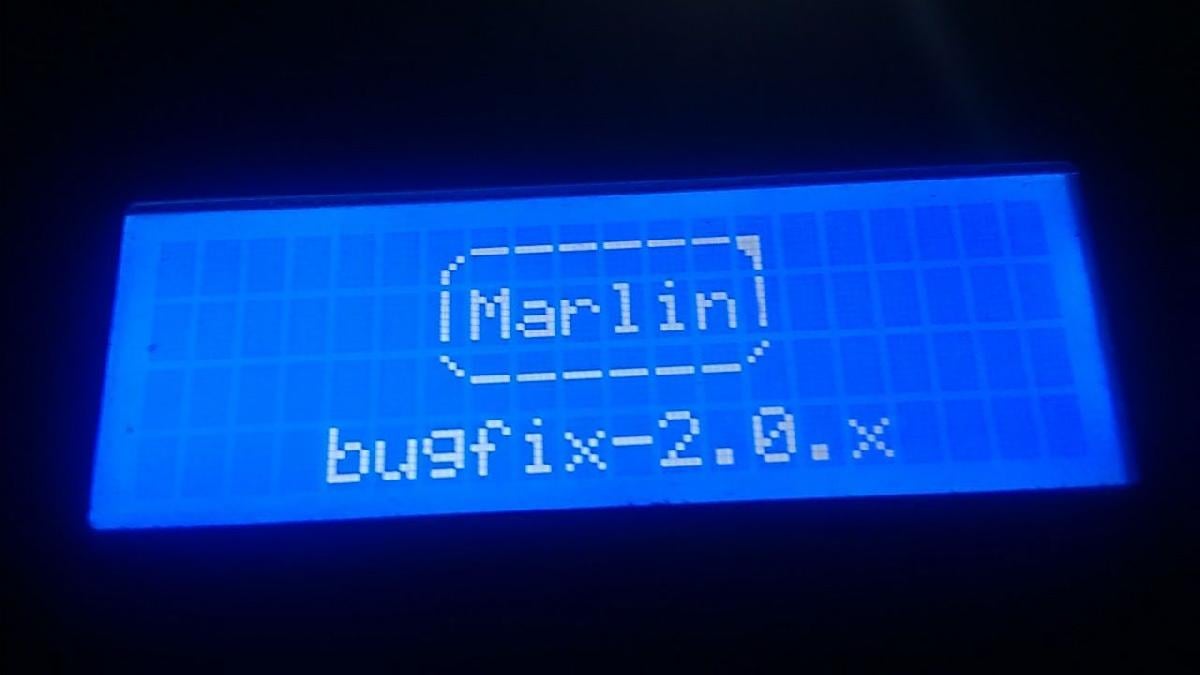

Marlin 2.0.0.correcao de bugs para GT 2560 (Geeetech, CTC e mais...)

Impressão 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Marlin 2.0.0.correcao de bugs para GT 2560 (Geeetech, CTC e mais...)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Marlin 2.0.0.correcao de bugs para GT 2560 (Geeetech, CTC e mais...) foi projetado para Impressora 3D. Español a bajoHello, update of 07 Jun 2019Here you have a new build for Gt2560. I have not been able to test it thoroughly due to a hardware problem of my printer, anyway it works well.I leave in this page also beta4, which is the previous one so that you can go back in the case you do not work well beta631-03-2019 New!Added the manual leveling of the bed.Now from the menu you can level the hot bed to your liking even if your printer does not have the level sensor for the Z axis29-03-2019 NEW!Marlin 2.0.0 now works and can be used for every day, although with caution.Now it works correctlyNozzle Parking, park the nozzle and get up 30mm.Change of Filament (fixed for Bowden system with 50 cm teflon tube, but can be changed)Power Loss Recovery. It works and come o blackout, you can do the resume from the point that was interrupted.But there's a problem. It only works once, that is, if you are printing a piece and the light is out, you can do the resume perfectly, but if the electricity is out again, it does not work anymore. I will try to fix later.This firmware is version 2.0.0.bugfix, for gt2560 8 bit cards.http://www.geeetech.com/wiki/index.php/GT2560Tested in gt2560 rev.a, although it would have to work also on other cards with few modifications.http://www.geeetech.com/wiki/index.php/File:GT2560.jpgTo change the length of the bowden extruder tube, modify the following variable in Configuration_adv.h#define FILAMENT_CHANGE_UNLOAD_LENGTH 500For direct drive extruder system put#define FILAMENT_CHANGE_UNLOAD_LENGTH 50EDIT:WARNING!!My printer have 16 tooth pulleys, while the original have 20 tooth pulleys.If your printer has 20 teeth, you need to modify the Configuration.h file, as below// ctc prusa i3 with pulleys 20 theet#define DEFAULT_AXIS_STEPS_PER_UNIT {80.10, 80.10, 2580.64, 105.0} // ctc prusa i3 with pulleys 16 theet// # define DEFAULT_AXIS_STEPS_PER_UNIT {100.07, 100.07, 2580.64, 105.0} ESPAÑOLHola, actualización del 07 jun 2019Aquí tenéis un nuevo build para Gt2560. no he podido probarlo a fondo debido a un problema hardware de mi impresora, de todas formas parace funcionar bien.Dejo en esta págna también la beta4, que es la anterior funcionante para que puedas volver atrás en el caso no funciones bien la beta631-03-2019 Novedad!Añadido el nivelamiento manual de la cama.Ahora desde el menu puedes nivelar la cama caliente a tu gusto aunque tu impresora no tenga el sensor de nivel para el eje Z 29-03-2019 Novedad! El marlin 2.0.0 ahora funciona y se puede usar para todos los días, aunque con precaución.Ahora funciona correctamenteNozzle Parking, Se aparca el nozzle y se levanta de 30mm.Cambio de Filamento (fijado para sistema Bowden con 50 cm de tubo de teflon, pero se puede cambiar)Power Loss Recovery. Funciona y si falta la electricidad, puede hacer el resume desde el punto que se interrumpó. Pero hay un problema. Solo funciona una vez, o sea, que si estas imprimiento una pieza y falta la luz, puedes hacer el resume, pero si falta otra vez la electricidad, ya no funciona. Esto intentaré seguirlo más adelante.Este firmware es la versión 2.0.0.bugfix, para tarjetas gt2560 de 8 bit.Comprobado en gt2560 rev.a, aunque tendría que funcionar también en otras tarjetas con pocas modificaciones.Para cambiar lo largo del tubo del extrusor bowden hay que modificar la siguiente variable en Configuration_adv.h#define FILAMENT_CHANGE_UNLOAD_LENGTH 500Para estrusores en direct drive pon#define FILAMENT_CHANGE_UNLOAD_LENGTH 50QUIDADO!!Mi impresora lleva poleas de 16 dientes, mientras que la original llevaba poleas de 20 dientes.Si tu impresora tiene las de 20 dientes, entonces tienes que modificar el fichero Configuration.h// ctc prusa i3 with pulleys 20 theet#define DEFAULT_AXIS_STEPS_PER_UNIT {80.10, 80.10, 2580.64, 105.0} // quita las dos barras de esta línea// ctc prusa i3 with pulleys 16 theet//#define DEFAULT_AXIS_STEPS_PER_UNIT {100.07, 100.07, 2580.64, 105.0} // y añade dos barras a esta líneaBELOW is Old, it is left for historical reasons ------------------------------------This is the version of marlin 2.0.0 configured for ctc i3 prusa. It is an alpha version that is not ready for everyday use.it works:sdcarddisplay 4 lines x 20 charactersnew menu "prusa" styleIt prints! :)It does not work:Pause (Z axis are blocked)m600 (filament change) for the same reason as Z axis lockpower_loss_recovery (software) the nozzle moves to auto-home, it heats up, but when it re-prints it does not change the height of the Z axis (it seems that everything depends on the same error)In the zip you can find the original marlin 2.0.x, and also my modified version for GT 2650 (tested in rev.a)This would have to "work" also on any arduino Ati mega 2650 + ramp1.4I hope the stable release of marlin 2.0 arrives soon! :)

Baixar

# Modelo 3D para Impressão: Marlin 2.0.0 - Correção de Bugs para GT 2560

A impressão 3D revolucionou a forma como criamos e compartilhamos objetos, permitindo que tanto profissionais quanto amadores transformem suas ideias em realidade. Uma parte crucial desse processo é o uso de firmware, que controla a impressora 3D. Neste contexto, o firmware Marlin 2.0.0 apresenta uma atualização significativa, especialmente para a placa GT 2560, comum em diversas impressoras 3D, como aquelas da Geeetech e CTC.

## Contextualização do Marlin

Marlin é um dos firmwares mais populares e amplamente utilizados no mundo da impressão 3D. Ele é open source, o que significa que qualquer um pode modificá-lo ou adaptá-lo para atender às suas necessidades específicas. O Marlin proporciona um conjunto robusto de funcionalidades, otimizando a operação das impressoras e permitindo uma experiência de impressão mais estável e precisa.

A versão 2.0.0, que é foco deste texto, trouxe melhorias significativas e correções de bugs que tornam o uso diário mais viável para entusiastas da impressão 3D.

## Principais Atualizações do Marlin 2.0.0

### 1. Nivelamento Manual do Leito

Uma das adições mais notáveis deste firmware, presente desde a atualização de 31 de março de 2019, é o sistema de nivelamento manual do leito. Essa funcionalidade é especialmente útil para impressoras que não possuem sensores de nivelamento automático. A atualização permite que os usuários ajustem manualmente a altura do leito através do menu, facilitando um alinhamento mais preciso e, consequentemente, melhorando a qualidade da impressão.

### 2. Estacionamento do Bico (Nozzle Parking)

Outra melhoria crucial é o recurso de estacionamento do bico. Agora, ao final de uma impressão ou em caso de pausa, o bico é elevado em 30mm e deslocado para uma posição segura. Isso previne que o bico se arraste sobre a peça em impressão, resultando em danos potenciais e, além disso, é uma prática importante para proteger o bico e o material impresso.

### 3. Troca de Filamento

O código também inclui suporte para o sistema de troca de filamento, ajustado para sistemas Bowden. O usuário pode programar a extrusora para descarregar uma quantidade específica de filamento ao trocar de cor ou tipo de material. A configuração padrão é de 50 cm, mas isso pode ser modificado conforme necessário. Para extrusoras de acionamento direto, a configuração é reduzida para 50 mm, o que facilita uma troca rápida e eficiente.

### 4. Recuperação de Falhas na Alimentação Elétrica

Um dos recursos mais esperados é a recuperação de falhas de energia. Quando há uma interrupção no fornecimento elétrico, o Marlin 2.0.0 permite que o usuário retome a impressão a partir do ponto em que foi interrompida. Contudo, há uma limitação: essa recuperação funciona apenas uma vez. Se houver uma nova queda de energia, a impressora não conseguirá reiniciar a tarefa, o que é um aspecto a ser aprimorado em versões futuras.

## Edições e Advertências Importantes

O autor do firmware enfatiza a necessidade de fazer alterações específicas de acordo com o tipo de poleas utilizadas. É vital que os usuários verifiquem a configuração padrão de seus sistemas. Para impressoras com polias de 20 dentes, a configuração dos passos por unidade deve ser alterada no arquivo Configuration.h:

```c
// ctc prusa i3 com poleas de 20 dentes
#define DEFAULT_AXIS_STEPS_PER_UNIT {80.10, 80.10, 2580.64, 105.0}
```

Caso o equipamento utilize poleas com 16 dentes, a linha deve ser comentada, e a linha para 16 dentes deve ser descomentada.

## O Processo de Impresión Utilizando o Marlin 2.0.0

Para utilizar o firmware Marlin 2.0.0, é essencial seguir alguns passos básicos que garantirão uma impressão 3D bem-sucedida.

### 1. Compilação do Firmware

Baixe a versão mais recente do Marlin. A partir daí, você vai precisar configurar os arquivos `Configuration.h` e `Configuration_adv.h` de acordo com as especificações de sua impressora. Isso inclui as modificações descritas anteriormente, além de ajustes para o tipo de extrusora e outras características específicas do seu equipamento.

### 2. Upload para a Impressora

Após a configuração, o próximo passo é compilar o código e fazer o upload para a placa controlador da impressora. Este passo pode variar dependendo de qual software de compilação você está usando, mas geralmente envolve a utilização do Arduino IDE ou outro software compatível.

### 3. Calibração da Impressora

Uma vez que o firmware foi carregado, é essencial passar por um processo de calibração. Isso inclui o nivelamento da cama, ajuste dos passos por unidade, e verificação de que todos os eixos estão funcionando corretamente. O Marlin 2.0.0 facilita isso com sua nova opção de nivelamento manual do leito, que pode ser acessada diretamente do menu da impressora.

### 4. Teste de Impressão

Antes de iniciar projetos mais complexos, é recomendável realizar alguns testes de impressão simples. Isso ajuda a garantir que todos os elementos do firmware estejam funcionando conforme esperado e que a impressora esteja calibrada corretamente.

## Conclusão

O firmware Marlin 2.0.0 para a placa GT 2560 oferece uma gama de melhorias e funcionalidades que tornam a impressão 3D uma experiência mais acessível e eficiente. Com recursos como nivelamento manual do leito, estacionamento do bico, troca de filamento e a capacidade de recuperação de falhas elétricas, ele se estabelece como uma excelente escolha para entusiastas e profissionais da área.

Essa versão é particularmente significativa porque não apenas corrige problemas anteriores, mas também expande as capacidades da impressora, permitindo uma maior flexibilidade no processo de impressão. É, sem dúvida, uma ferramenta valiosa para aqueles que desejam otimizar suas impressões e explorar toda a potencialidade das impressoras 3D.

Portanto, manter seu firmware atualizado e adequado ao seu modelo de impressora é essencial para garantir uma melhor qualidade e eficiência nos projetos de impressão. O Marlin 2.0.0 é um passo nesse caminho, oferecendo uma sólida base para personalização e aprimoramento contínuo das impressoras 3D.
