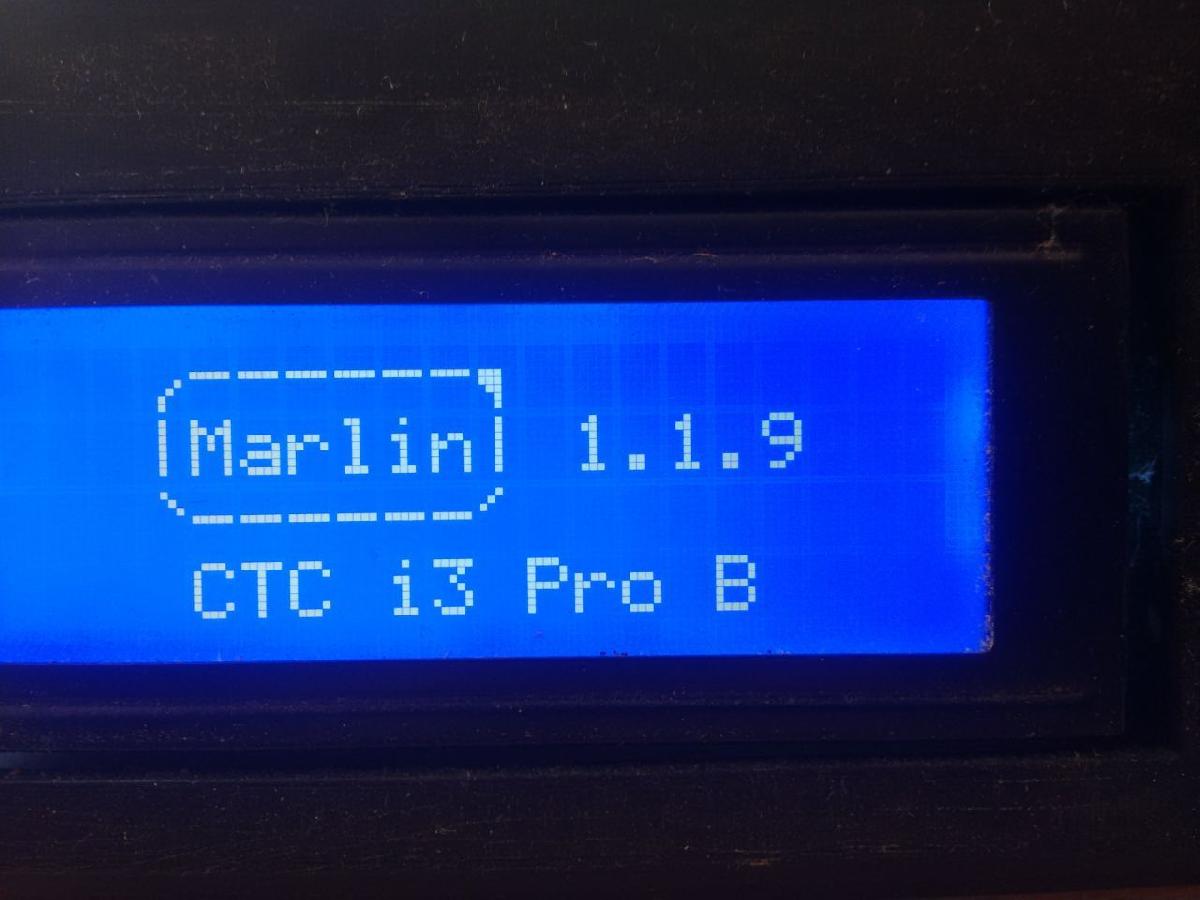

O firmware Marlin 1.1.9, especialmente quando utilizado em impressoras 3D como a CTC Prusa i3 DIY com a placa GT2560 rev A, representa uma evolução notável na experiência de impressão 3D. Ele combina facilidade de configuração com funcionalidades que aumentam a versatilidade do equipamento, facilitando a personalização e a otimização dos prints. Neste artigo, exploraremos a fundo o arquivo e as suas funcionalidades, analisando não apenas os aspectos técnicos, mas também as implicações e aplicações práticas.

### O que é o Marlin?

O Marlin é um dos firmwares mais populares para impressoras 3D, especialmente para aquelas baseadas na plataforma RepRap. Ele permite uma vasta gama de configurações e características que podem ser ajustadas de acordo com as necessidades do usuário. No caso do Marlin 1.1.9, o autor incorporou algumas funcionalidades da versão 2.0, como o nível manual da plataforma, o que permitiu uma maior precisão na impressão.

### Novas Funcionalidades

Uma das principais adições no firmware é a capacidade de nível manual da cama (manual bed leveling). Este recurso é essencial para garantir que a primeira camada de impressão adira adequadamente ao leito da impressora, evitando falhas são comuns durante a impressão. Embora o Marlin 1.1.9 tenha algumas limitações em comparação com versões mais novas, o autor do arquivo deixa claro que é uma boa adição ao firmware.

Outra funcionalidade interessante é a recuperação após perda de energia (power loss recovery). Isso é especialmente valioso em ambientes onde as falhas de energia podem ser comuns. O autor menciona que embora não funcione perfeitamente, é uma funcionalidade que pode ser útil em situações específicas. Para habilitar esta função, é necessário descomentar a linha correspondente no código, o que requer um pouco de habilidade técnica por parte do usuário.

### Considerações Técnicas

Para utilizar o firmware Marlin 1.1.9, algumas modificações devem ser realizadas, especialmente na configuração da impressora. O autor destaca que a impressora utiliza polias de 16 dentes, ao contrário da configuração padrão que utiliza polias de 20 dentes. Isso implica que os passos por unidade no arquivo Configuration.h devem ser alterados. Essa configuração é crucial, pois determina a relação entre os movimentos do motor e o deslocamento real do eixo da impressora.

Por exemplo, para uma configuração com polias de 20 dentes, a linha correspondente ficaria assim:

```c
#define DEFAULT_AXIS_STEPS_PER_UNIT {80.10, 80.10, 2580.64, 105.0}
```

Já para polias de 16 dentes, a linha deve ser comentada e a outra descomentada:

```c
//#define DEFAULT_AXIS_STEPS_PER_UNIT {100.07, 100.07, 2580.64, 105.0}
```

Essas configurações são fundamentais para garantir que a impressora funcione corretamente e forneça as dimensões exatas nos impressos. Sem a devida calibração, as saídas podem se tornar imprecisas, comprometendo projetos e investimentos em filamento.

### Instalação do Firmware

Em termos de instalação do firmware, o autor fornece um guia passo a passo para ajudar os usuários a navegar pelo processo. A instalação é feita via Arduino IDE, o que proporciona uma interface amigável a muitos programadores e entusiastas do DIY. A chave para uma instalação bem-sucedida é a modificação do arquivo `boards.txt`, onde a taxa de transmissão deve ser reduzida de 115200 para 57600. Isso é necessário porque a maioria dos sistemas não consegue comunicar a taxas mais altas de forma eficaz com a GT2560.

Um importante detalhe para os usuários de Windows são os possíveis desafios de drivers e portas USB. Isso requer que o usuário faça uma consulta prévia para entender como solucionar essas questões, que podem ser comuns ao lidar com impressoras 3D e conexões USB.

### Comparação com Versões Mais Recentes

Embora o Marlin 1.1.9 seja uma atualização significativa em relação a versões anteriores, ele não inclui todas as funcionalidades que os usuários podem encontrar em versões mais recentes, como o Marlin 2.0. A versão 2.0 introduz melhorias notáveis em relação à velocidade de impressão e qualidade, além de uma interface de usuário mais intuitiva. Para usuários que buscam inovações e melhorias contínuas, essa poderia ser uma consideração valiosa.

### Exemplos de Aplicações

Impressoras 3D equipadas com o Marlin 1.1.9 podem ser usadas em uma ampla variedade de aplicações. Desde a prototipagem rápida até a produção de peças funcionais, a flexibilidade que este firmware oferece permite que as impressoras se adaptem às necessidades dos usuários. Muitas escolas e universidades utilizam impressoras 3D para ensinar conceitos de design e engenharia. Com um firmware como o Marlin, os alunos podem facilmente entender e modificar o comportamento da impressora, proporcionando uma experiência de aprendizado mais rica.

Além disso, hobbyistas e makers usam impressoras 3D em projetos DIY, desde a criação de brinquedos personalizados até equipamentos de hardware para suas invenções. Com funcionalidades como nível manual da cama e recuperação após perda de energia, o Marlin 1.1.9 prepara essas impressoras para uma ampla gama de usos, com um foco na precisão e confiabilidade.

### Conclusão

O Marlin 1.1.9 é uma atualização respeitável para impressoras 3D como a CTC Prusa i3 DIY. Suas características, como o nível manual da cama e a recuperação após perda de energia, ampliam a funcionalidade da impressora, tornando-a mais robusta e versátil. Embora existam limitações em comparação com versões mais recentes, o Marlin 1.1.9 oferece uma excelente base para usuários iniciantes e avançados se aventurarem no mundo da impressão 3D. À medida que os usuários se familiarizam com as nuances do firmware, eles podem explorá-lo ainda mais, personalizando suas impressoras para maximizar a eficiência e a eficácia em seus projetos.
