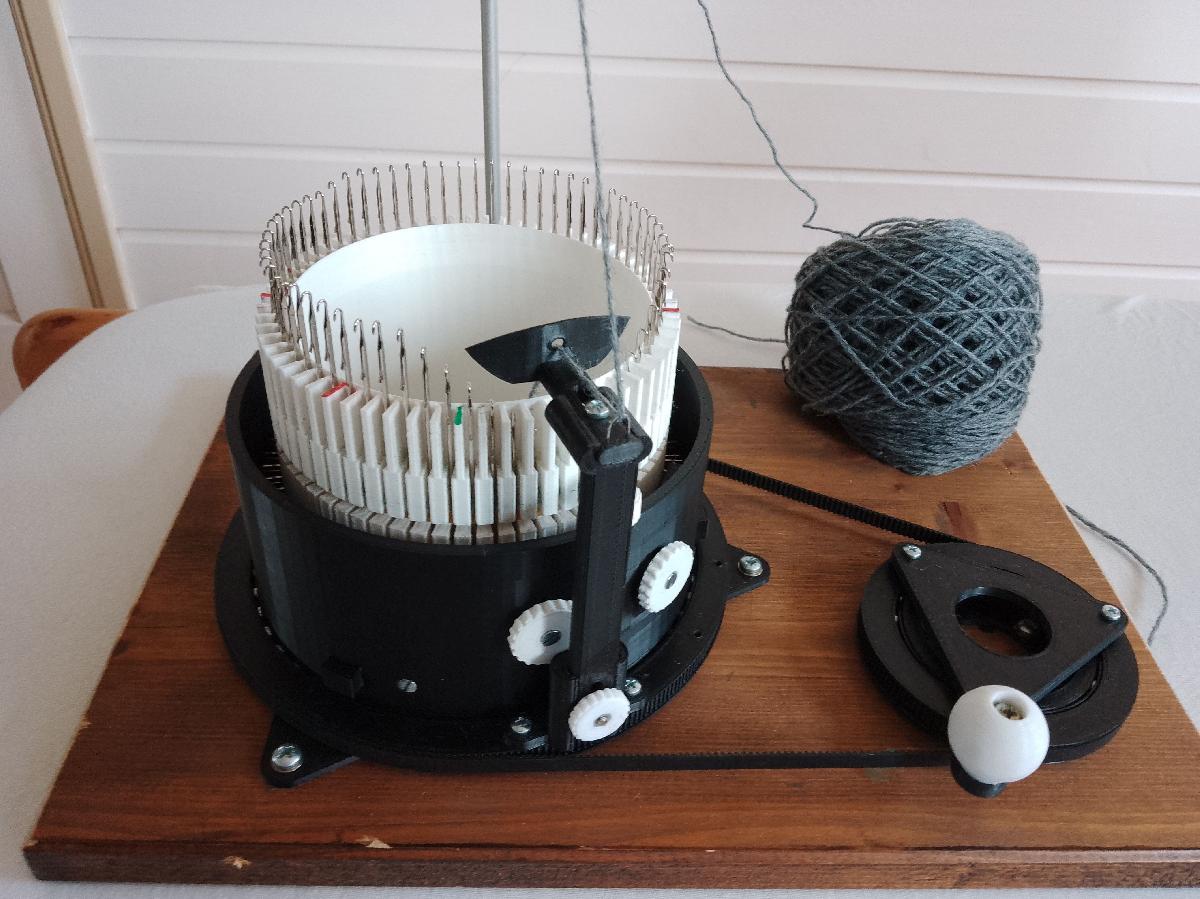

Maquina de trico circular (CSM)

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Maquina de trico circular (CSM)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Maquina de trico circular (CSM) foi projetado para Impressora 3D. Este arquivo OpenSCAD descreve minha versao de uma maquina de trico circular. Este e um projeto original, mas alguns detalhes e ideias foram obtidos de varias fontes. Criterios de projeto: Bidirecional (para trico de calcanhar e dedo); Minimo de partes moveis; Baixo atrito; Contato minimo do fio com as pecas impressas (sem enroscamento); Lixamento minimo; Baixo custo: orcamento inferior a 50 euros A maquina e acionada por pullies lado a lado com uma correia dentada 2GT para reduzir o atrito. Alem disso, a maquina funciona em tres rolamentos de esferas, usando BB's de aco de 4,5mm como esferas. Existem 2 camaras de flexao, deixando as agulhas normalmente na posicao ascendente. Eles podem ser empurrados para baixo para fazer manutencao; Eg. para pegar pontos caidos. Isso elimina a necessidade de usar "nadadeiras" mecanicas para empurrar as agulhas para cima. (Normalmente, as agulhas sao empurradas para cima (para limpar as travas da agulha) pouco antes do ponto ser feito. Aqui as agulhas tambem sao empurradas para cima logo apos o ponto ser feito. Isso nao faz diferenca para o trico, apenas parece diferente) Todas as camaras tem um sulco para colar em um fio de metal macio (1mm) como uma superficie de rolamento para as agulhas. Eu uso arame de aco galvanizado recozido comum. Isso elimina o aco em contato com o plastico, o que reduz o atrito e o desgaste. Alem disso, isso elimina a necessidade de lixamento das cameras (veja a imagem). A maquina usa agulhas KR830-KR850 cortadas. Estes foram os mais baratos que consegui encontrar. UPDATE: Eu tive pena de pessoas que nao conseguem encontrar fixadores metricos e nao sao claros sobre como usar o OpenSCAD. Eu inclui versoes UNC das tres partes que usam porcas. Estes devem agora aceitar #4 UNC nuts. Eu nao testei isso pessoalmente. Imprima primeiro a menor peca e veja se ela se encaixa. Se voce tiver problemas, me avise e eu vou adaptar o design. As cores nas fotos indicam: amarelo -- pecas impressas em 3D azul -- pecas de arame de piano verde -- hardware padrao (parafusos, porcas etc) vermelho -- outras pecas com fabricacao minima necessaria (eixos, pinos etc) magenta -- BB's

Baixar

O arquivo 3D descrito refere-se à uma máquina de tricô circular, projetada para ser impressa em uma impressora 3D e montada posteriormente. É um projeto original, no qual provavelmente foram aplicadas ideias e detalhes compilados de várias fontes.

O projeto foi estabelecido dentro de alguns critérios. Os principais são: ser bidirecional (permitindo tricô de calcanhar e dedo), possuir um mínimo de peças móveis, baixo atrito, mínimo contato do fio com as peças impressas para evitar enroscamentos e lixamento mínimo. Outro critério importante é o baixo custo, com um orçamento inferior a 50 euros.

A máquina é movida por polias lado a lado com uma correia dentada 2GT com o objetivo de reduzir o atrito. Além disso, funciona em três rolamentos de esferas, usando esferas de aço de 4,5 mm. O projeto inclui duas câmaras de flexão que mantêm as agulhas em posição ascendente e podem ser empurradas para baixo para fazer manutenção.

As agulhas usadas são do tipo KR830-KR850 cortadas. Como os criadores do projeto são conscientes de que muitas pessoas podem não conseguir encontrar fixadores métricos e podem ter dificuldades em usar o OpenSCAD, foram incluídas versões UNC das três partes que usam porcas.

As cores nas fotos servem para indicar os diferentes componentes da máquina: as peças impressas em 3D são amarelas, as peças de arame de piano são azuis, o hardware padrão (parafusos, porcas, etc) é verde, outras peças com fabricação mínima necessária (eixos, pinos, etc) são vermelhas, e as esferas de aço são magenta.
