Maquina de tatuagem rotativa

Ferramentas de Arte

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

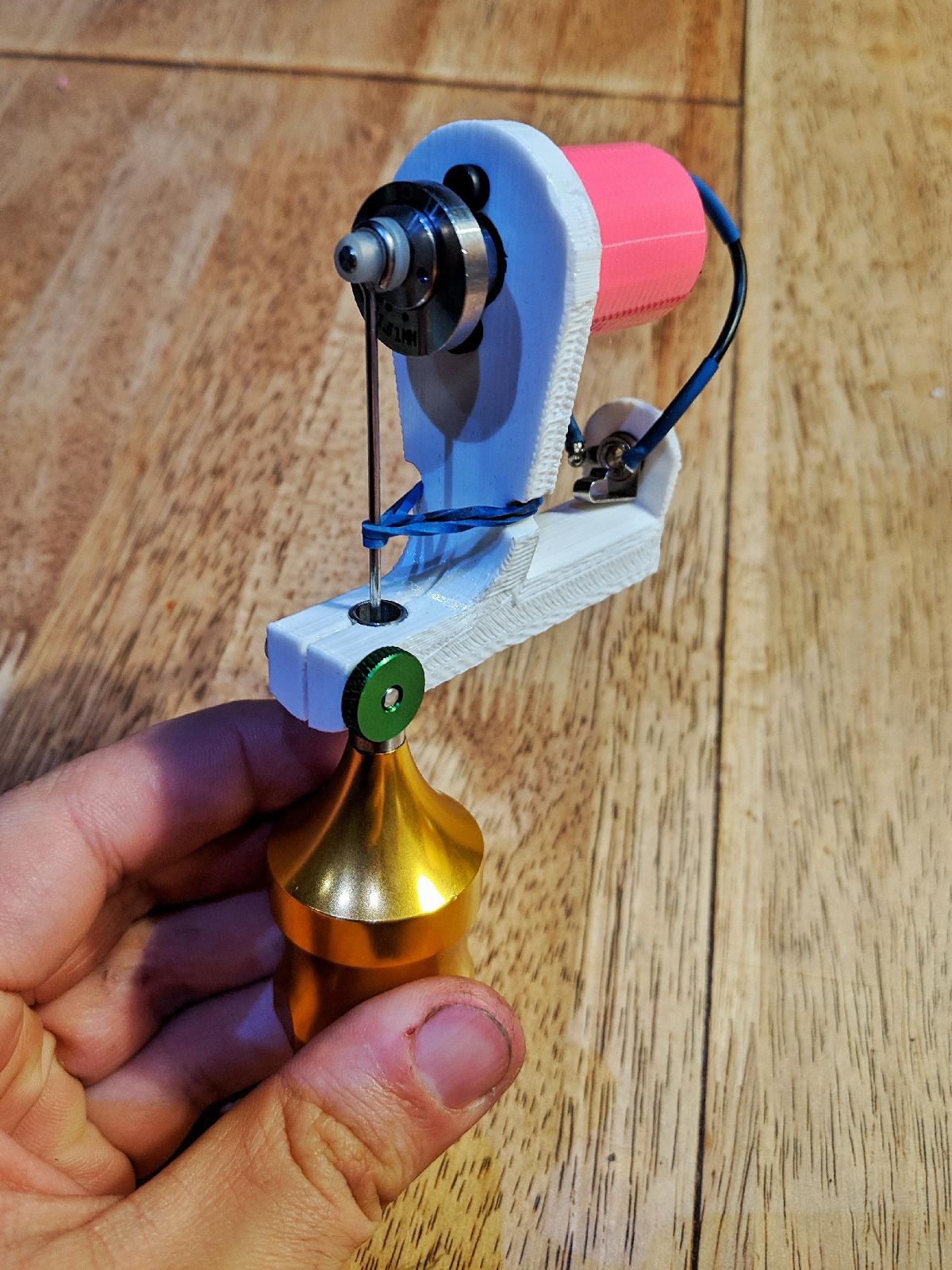

Sobre o objeto 3D Maquina de tatuagem rotativa

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Maquina de tatuagem rotativa foi projetado para Impressora 3D. FAZER E USAR SUA PROPRIA MAQUINA DE TATUAGEM EM UMA PESSOA SEM TREINAMENTO ADEQUADO E APRENDIZADO E BURRO. NAO FACA ISSO.Parafusos necessarios:2x - M3-0.5 x 6 - Montagem do motor1x - M3 x 20 - Grampo para tubo1x - Porca de dedo M3 - Grampo para tubo1x - Arruela de bloqueio M3Pecas extras necessarias:Motor - Este e o melhor que encontrei ate agora. Voce precisara cortar alguns milimetros do eixo de saida com uma roda de corte dremel ou algo assim para que a roda de came se encaixe contra o motor e alinhe corretamente. Eu usei uma fita adesiva para envolver o motor, mas isso fica a seu criterio.Grampo de cartucho de tatuagem - Este funciona, mas deve funcionar com qualquer grampo de tatuagem de diametro de 8mm.Came de agulha rotativoConector femea 3.5mmConector macho 3.5mm - Estes sao bons, conectores resistentes que voce pode usar para converter um cabo clip existente para 3.5mm.Voce pode ter que alargar alguns dos furos impressos para que as pecas se encaixem melhor. Eu descobri que e util alargar o furo do grampo, entao deixar a parte lisa da broca girar rapidamente no furo ate que aqueca e alise o plastico. Isso permite que o grampo deslize e seja movido de forma muito suave.Qualquer fonte de alimentacao para tatuagem deve ser capaz de operar esta maquina.Fique a vontade para me fazer qualquer pergunta e leva-la adiante e melhora-la.

Baixar

O arquivo em questão, denominado "Máquina de Tatuagem Rotativa", apresenta um projeto para a construção de uma máquina de tatuagem utilizando impressão 3D. No entanto, o autor enfatiza a importância de não utilizar essa máquina em humanos sem o devido treinamento e aprendizado, uma advertência crucial considerando os riscos associados a tatuagens.

### Descrição do Projeto

O modelo 3D é uma tentativa de democratizar o acesso a tecnologia de tatuagem, permitindo que usuários.
construam suas próprias máquinas com peças acessíveis. No entanto, a advertência explicitada pelo autor é válida: tatuar requer habilidades específicas, conhecimento sobre higiene, além de cuidados com a estética e a segurança da pele.

### Componentes Necessários

#### Parafusos
- 2x M3-0.5 x 6 para a montagem do motor.
- 1x M3 x 20 para o grampo do tubo.
- 1x Porca de dedo M3 para o grampo do tubo.
- 1x Arruela de bloqueio M3.

Esses componentes são essenciais para garantir a estrutura e a funcionalidade da máquina.

#### Peças Extras
- **Motor**: Um motor Mabuchi 370 é sugerido. A modificação do eixo é necessária para garantir o alinhamento correto da roda de came.
- **Agarre de Cartucho de Tatuagem**: Necessário para segurar a agulha na posição adequada. É indicado um modelo com diâmetro de 8 mm.
- **Came de Agulha Rotativo**: Parte fundamental que permite o movimento da agulha.
- **Conectores Jack de 3,5mm**: Para ligação e alimentação da máquina.

### Dicas de Montagem

O autor menciona que alguns furos impressos podem precisar ser alargados para um melhor encaixe das peças. Uma técnica sugerida é usar uma broca aquecida para suavizar a entrada de algumas partes, o que pode facilitar o ajuste e o movimento na máquina.

### Fonte de Alimentação

Qualquer fonte de alimentação para tatuagem deve ser compatível com a máquina, tornando-a acessível para quem já possui equipamentos de tatuagem.

### Conclusão

Embora o projeto ofereça uma visão interessante sobre a fabricação de equipamentos para tatuagem, a recomendação de não usar a máquina em humanos sem o devido treinamento é crucial. A tatuagem é uma prática que envolve riscos significativos à saúde e requer habilidade e responsabilidade. Portanto, é fundamental que isso seja levado a sério. O projeto, no entanto, pode ser uma ótima experiência de aprendizado em design e engenharia para entusiastas que desejam explorar a tecnologia de impressão 3D.
