Sobre o objeto 3D Máquina de moldagem por injeção

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

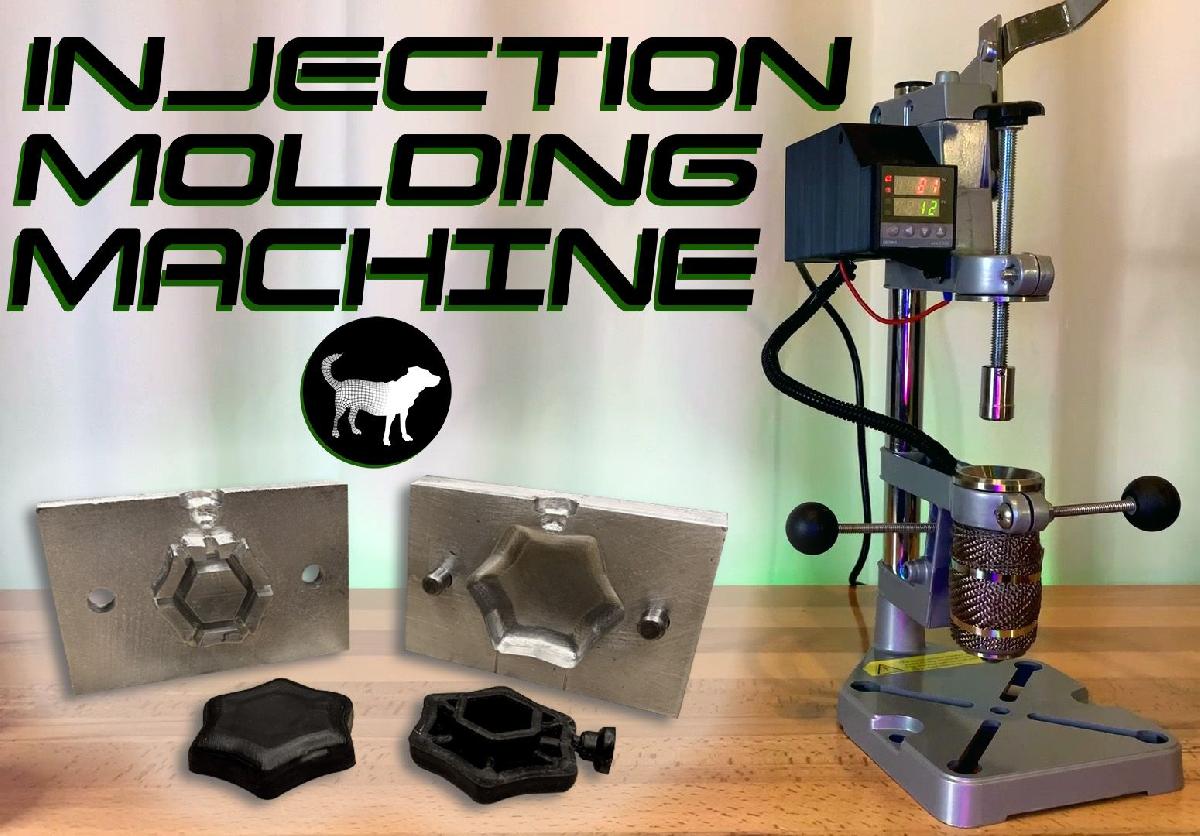

Máquina de moldagem por injeção foi projetado para Impressora 3D. Atualizado: 24/05/21 Adicionado uma versao do involucro PID que permite a adicao do Fino de Resfriamento que se conecta ao Rele de Estado Solido. (PID_Enclosure_SSRfin_V4 (revisado em 30/05 para mais espaco para dissipador de calor), PID_EnclosureBack_SSRfin_V3) ATUALIZACAO 13/01/21. Eu mudei o PDF para refletir uma diferenca no interruptor AC. O interruptor de energia vermelho e removivel e as vezes e colocado ao contrario. Eu troquei o pdf para refletir o interruptor na mesma posicao que o video. Junte-se ao grupo do Facebook para a maquina! https://www.facebook.com/groups/187455563129576 Esta coisa mostrara como construir sua propria Maquina de Moldagem por Injecao por cerca de $200. Assista ao video para instrucoes passo a passo sobre como construir e conectar a maquina. Os arquivos STL sao para o involucro PID de Temperatura com tampa traseira, botoes do Suporte de Injecao e Botoes do Embolo. Para imprimir os botoes do Suporte de Injecao, voce precisara imprimir ate um certo nivel e depois pausar a impressao. Voce precisara adicionar duas porcas hexagonais de 1/4 e depois terminar a impressao. Tambem incluidos no arquivo Things estao arquivos PDF que mostram como configurar a fiacao. Os itens vinculados abaixo sao apenas para fins de descricao, por favor, pesquise os melhores precos em todos os itens, exceto pelas pecas de aco inoxidavel. Essas estao disponiveis apenas atraves dos links. O que voce precisara: Suporte de Prensa de Bancada x2 https://www.amazon.com/Jamitey-Adjustable-Aluminum-Drilling-Workshop/dp/B08Z3VQ43B?dchild=1&keywords=benchtop+drill+press+stand&qid=1621876010&sr=8-18&linkCode=sl1&tag=bb3d0c-20&linkId=5382279b9e2cf0574d5366e7bd2b1347&language=en_US&ref_=as_li_ss_tl Buster Beagle 3D Camara de Aco Inoxidavel Personalizada e Embolo https://busterbeagle3d.square.site/product/injection-molding-machine-stainless-steel-parts/1?cs=true (Site preferido para compra) *Compradores internacionais/domesticos tambem podem comprar na pagina do Etsy que permite envio internacional https://www.etsy.com/listing/934517619/injection-molding-machine-stainless Involucro Impresso em 3D (pode usar seu proprio involucro tambem) https://www.thingiverse.com/thing:4658991 2 # 4x1/2in Cabeca Plana Phillips (Para segurar a parte traseira do involucro) 3/8-16 x 6 Parafuso Hexagonal rosca total x2 Controlador de Temperatura PID Rex C-100, Rele de Estado Solido 40A, Sensor de Temperatura M6 (Vermelho para positivo, azul para negativo) https://www.amazon.com/Jamitey-Adjustable-Aluminum-Drilling-Workshop/dp/B08Z3VQ43B?dchild=1&keywords=benchtop+drill+press+stand&qid=1621876010&sr=8-18&linkCode=sl1&tag=bb3d0c-20&linkId=5382279b9e2cf0574d5366e7bd2b1347&language=en_US&ref_=as_li_ss_tl Interruptor de energia AC https://busterbeagle3d.square.site/product/220v-110v-power-triple-outlet-socket-10a-power-supply-switch-with-fuse/4?cs=true Aquecedor de Banda 35x35 110V x 380W x2 https://busterbeagle3d.square.site/product/110v-380w-35mm-x-35mm-band-heater/5?cs=true FAIXAS INTERNACIONAIS se nao estiver nos EUA 35x35 220V 120W x 2 https://www.etsy.com/listing/952246182/35x35mm-220v-120w-band-heater?ref=shop_home_active_2 Parafuso 1/4-20 x 4 / Parafuso de tampa de soquete x2 (ou M6 x100mm) para alcas. Parafuso 1/4-20 x .5 - Rosqueado no buraco superior na camara de calor (M6 tambem pode funcionar) Fio de 14 Gauge com conectores Cabo de Alimentacao de 3 Pinos https://square.online/app/website/users/134441846/sites/516775592541473596/dashboard/editor#/product/3/?preview Mangueira de Fio de 1/4 (opcional) https://www.amazon.com/Jamitey-Adjustable-Aluminum-Drilling-Workshop/dp/B08Z3VQ43B?dchild=1&keywords=benchtop+drill+press+stand&qid=1621876010&sr=8-18&linkCode=sl1&tag=bb3d0c-20&linkId=5382279b9e2cf0574d5366e7bd2b1347&language=en_US&ref_=as_li_ss_tl Envoltorio de Escape de Titanio com abracadeiras de aco inoxidavel (opcional) https://www.amazon.com/LEDAUT-Titanium-Motorcycle-Fiberglass-Stainless/dp/B011B99B0I?dchild=1&keywords=titanium+exhaust+wrap&qid=1620073488&sr=8-4&linkCode=sl1&tag=bb3d0c-20&linkId=1e35c5fd43fdd050ea03e40642370045&language=en_US&ref_=as_li_ss_tl Aqui estao algumas Maquinas de Moldagem por Injecao atuais no mercado. Esses sites tambem sao um otimo recurso para aprendersobre e comprar plasticos e moldes. Modelo 150A da LNS Tech: https://www.techkits.com/ Modelo B100 da Galomb: https://www.injectionmolder.net/ Outro bom recurso online para comprar blanks de Aluminio para CNC ou Fresadora. Speedy Metals: https://www.speedymetals.com/c-8351-category.aspx
