Maquete do artesonado de par e nudilho da Igreja de Sao Miguel Baixo E: 1/20 m

Edifícios e Estruturas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Maquete do artesonado de par e nudilho da Igreja de Sao Miguel Baixo E: 1/20 m

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

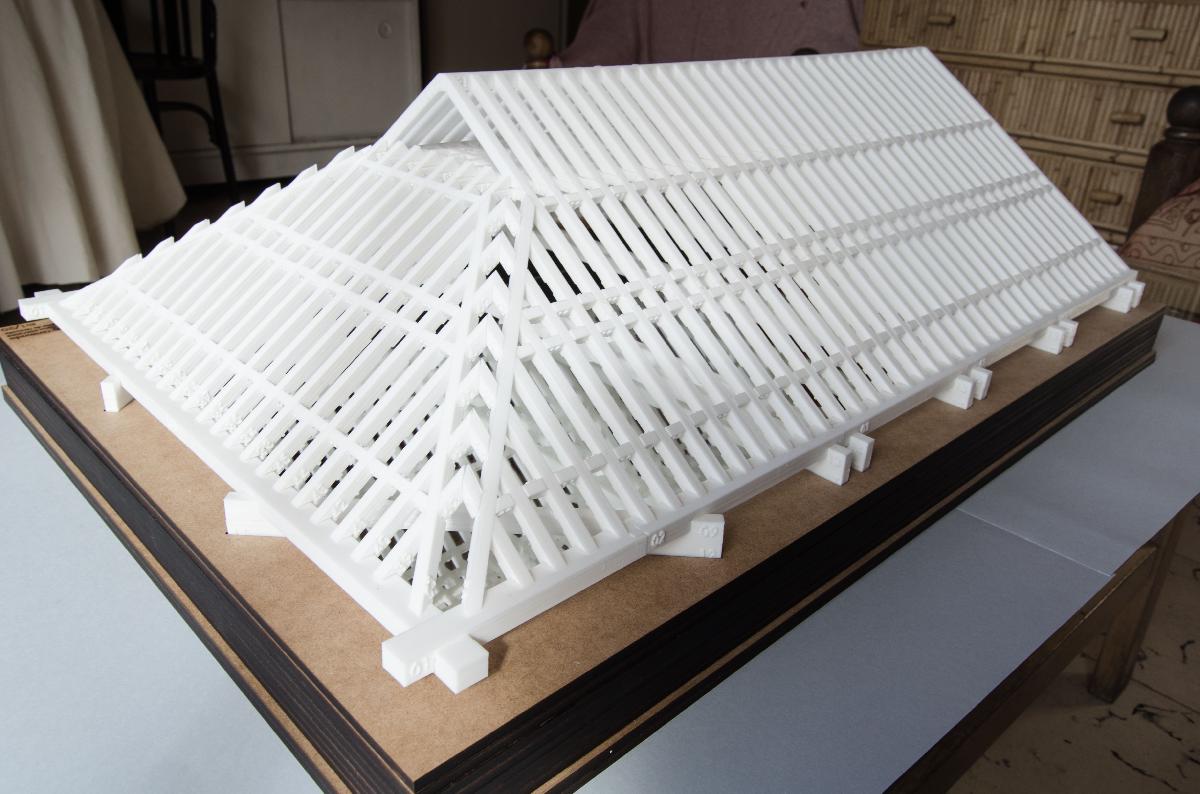

Maquete do artesonado de par e nudilho da Igreja de Sao Miguel Baixo E: 1/20 m foi projetado para Impressora 3D. Maquete da armadura de par e nudilho da Igreja de San Miguel Bajo em Granada. Esta maquete faz parte do meu Trabalho de Conclusao de Curso na Escola de Arquitetura de Granada: "Levantamento das armaduras de San Miguel Bajo. A maquete como meio de divulgacao", na qual e realizado o levantamento da igreja e de seus interiores para criar o modelo 3D de sua armadura de par e nudilho de tal maneira que reflita o funcionamento estrutural da armadura e seu processo construtivo. A maquete e composta por 93 tipos de pecas diferentes e um total de 847, sem contar a base opcional realizada por corte a laser. Link para o trabalho completo: https://issuu.com/abelardosalmeron/docs/levantamiento_de_las_armaduras_de_l Download do trabalho: http://digibug.ugr.es/handle/10481/54312 O objetivo final deste trabalho e conseguir uma forma de difundir o conhecimento sobre a carpintaria de armar espanhola, a geometria que subjaz nessas armaduras de laco, seu funcionamento estrutural e o sistema de pre-fabricacao que segue o processo construtivo de uma estrutura do seculo XVI, tudo atraves do montante desta maquete com a ajuda do manual de montagem. Nao esta apenas voltado para profissionais da construcao, restauradores, historiadores, estudantes, universidades, etc., mas para qualquer pessoa que se interesse por este tema e tenha acesso a uma impressora 3D. Este modelo foi adaptado para poder ser realizado por qualquer impressora 3D domestica, de tal modo que, seguindo o manual de instrucoes que foi redigido, qualquer um pode fabricar as pecas em casa e montar esta maquete. Estao anexados os seguintes arquivos: - Arquivo comprimido .zip com os 93 modelos que compoem a maquete. - Manual de montagem com a lista de pecas e o numero necessario de cada tipo. - Arquivos dxf com as pecas que formam a base e a tampa da urna para ser cortadas a laser. A urna e opcional e tem a unica funcao de conservar a maquete. Por ultimo, nao e necessario realizar a impressao de todas as pecas, esta maquete pode ser realizada parcialmente, desde que se inclua um dos tirantes.

Baixar

A maquete do artesonado de par e nudilho da Igreja de São Miguel Baixo, desenvolvida como parte do Trabalho de Conclusão de Curso na Escola de Arquitetura de Granada, representa uma rica contribuição para a divulgação do conhecimento sobre a carpintaria de armar espanhola. Com a proposta de criar um modelo tridimensional que reflete não apenas a estética, mas também a funcionalidade estrutural deste tipo de armadura, o projeto é um exemplo de como a maquete pode servir como uma ferramenta pedagógica poderosa.

### Descrição do Modelo:

**Dimensões e Escala:** O modelo foi elaborado na escala de 1:20, o que permite observar detalhadamente a complexidade das peças e a sua interligação, essencial para compreender o funcionamento da estrutura original.

**Composição do Modelo:** A maquete consiste em 93 tipos de peças diferentes, totalizando 847 elementos. Essa diversidade não só traz um desafio interessante para o montagem, mas também um detalhamento que enriquece a experiência do usuário, permitindo uma imersão na técnica de construção utilizada durante os séculos XVI.

### Objetivos do Trabalho:

O objetivo principal do trabalho está em promover a difusão do conhecimento sobre a geometria e a engenharia por trás das armaduras de laço, bem como os sistemas de pré-fabricação que caracterizavam as construções da época. O projeto se propõe a ser acessível a todos, independente de formação, estimulando o interesse pela arquitetura e pela história da construção.

### Acessibilidade:

O autor fez a escolha de adaptar o modelo para que pudesse ser impresso em impressoras 3D domésticas. Essa decisão aumenta a acessibilidade do projeto, permitindo que qualquer pessoa, desde estudantes e profissionais até entusiastas, possa reproduzir e montar a maquete. O manual de montagem, que acompanha os arquivos, é essencial para guiar o usuário ao longo do processo, facilitando a compreensão sobre cada peça e sua função na estrutura.

### Arquivos Inclusos:

Os arquivos anexos são uma parte crucial do projeto:

1. **Arquivo Comprimido (.zip):** Contém os 93 modelos 3D necessários para a montagem da maquete.
2. **Manual de Montagem:** Fornece instruções detalhadas e uma lista dos componentes, incluindo a quantidade de cada tipo de peça.
3. **Arquivos .dxf:** Incluem as peças para a base e a tampa da urna, projetadas para serem cortadas a laser. Embora a urna seja opcional, ela serve como uma proteção e apresentação elegante para a maquete.

### Montagem Parcial:

Outra característica interessante do projeto é a flexibilidade na montagem. O usuário pode optar por realizar a maquete de forma parcial, começando pela impressão e montagem de apenas algumas peças estratégicas, o que torna o projeto ainda mais acessível.

### Conclusão:

Em resumo, a maquete do artesonado de par e nudilho da Igreja de São Miguel Baixo é um exemplo notável de como a tecnologia moderna, como a impressão 3D, pode ser usada para preservar e divulgar conhecimentos históricos e técnicos que, de outra forma, poderiam ser esquecidos. A obra não apenas celebra a rica herança da carpintaria de armar espanhola, mas também abre um diálogo com o presente, conectando o passado à curiosidade e ao aprendizado contemporâneos.
