Sobre o objeto 3D Manual de Separacao e Colocacao

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

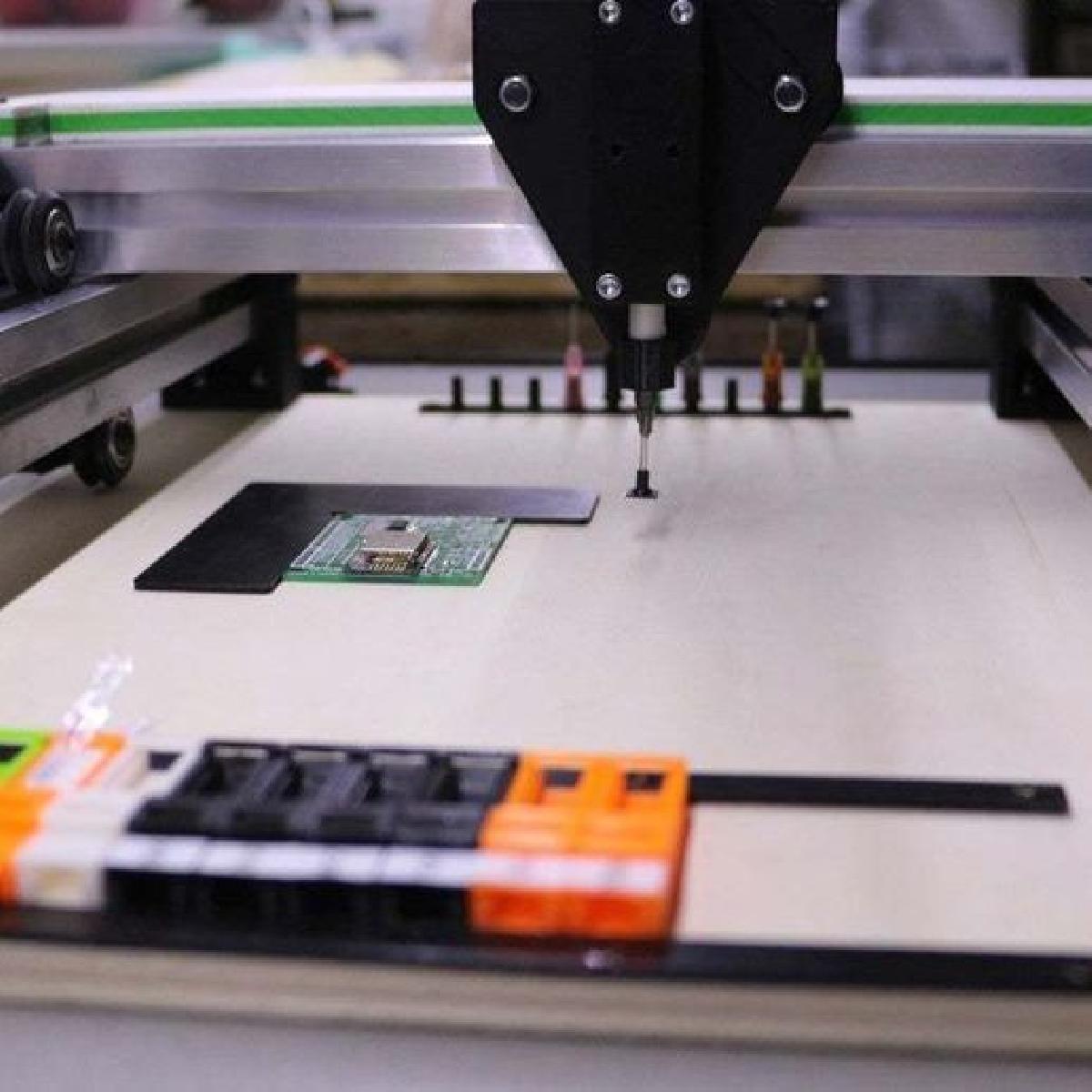

Manual de Separacao e Colocacao foi projetado para Impressora 3D. Este e um sistema manual de pick & place para colocacao de SMD. **Pecas impressas:** 1x centro_placa_v0.3.stl 1x LM8UU_cobertura_v0.2.stl 2x placa_lateral_10mm_v0.3.stl 9x espacador_10.stl 4x suporte_perfil_v0.2.stl 1x suporte_tubo.stl 2x cobertura_perfil.stl 1x adaptador_luer.stl 1x extremidade_tubo.stl 1x suporte_camera_v0.2.stl (opcional) 1x porta_agulha.stl (opcional) 2x trilho_feeder_smd.stl (opcional) smd_feeder_x5mm.stl (opcional) **BoM:** 3x perfis de aluminio 3030 (o tamanho fica a seu criterio) 1x base de madeira compensada (o tamanho depende do tamanho dos perfis de aluminio) 1x tubo de aluminio 8x6x100mm 2x LM8UU 1x Ikea [MATLUST](https://www.ikea.com/us/en/catalog/products/70233416/) (para descanso das maos/opcional) 9x rodas com V-Groove [Aliexpress](https://www.aliexpress.com/wholesale?SearchText=v+groove+wheels&SortType=total_tranpro_desc) 8x M4 x 20 9x M5 x 35 9x porca de nylon M5 9x arruela M5 10x M6 x 12 2x M6 x 16 1x M6 x 10 1x bomba Tetra Whisper modificada 1x interruptor de pe [Aliexpress](https://www.aliexpress.com/wholesale?SearchText=spdt+foot+switch&SortType=total_tranpro_desc) (para controle da bomba de vacuo) 2m tubo de aquario 1x microscopio USB [Aliexpress](https://www.aliexpress.com/wholesale?SearchText=usb+microscope+1000&SortType=total_tranpro_desc) (opcional)
