Manometro de pressao estatica para ventiladores de sopro

Impressão 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Manometro de pressao estatica para ventiladores de sopro

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

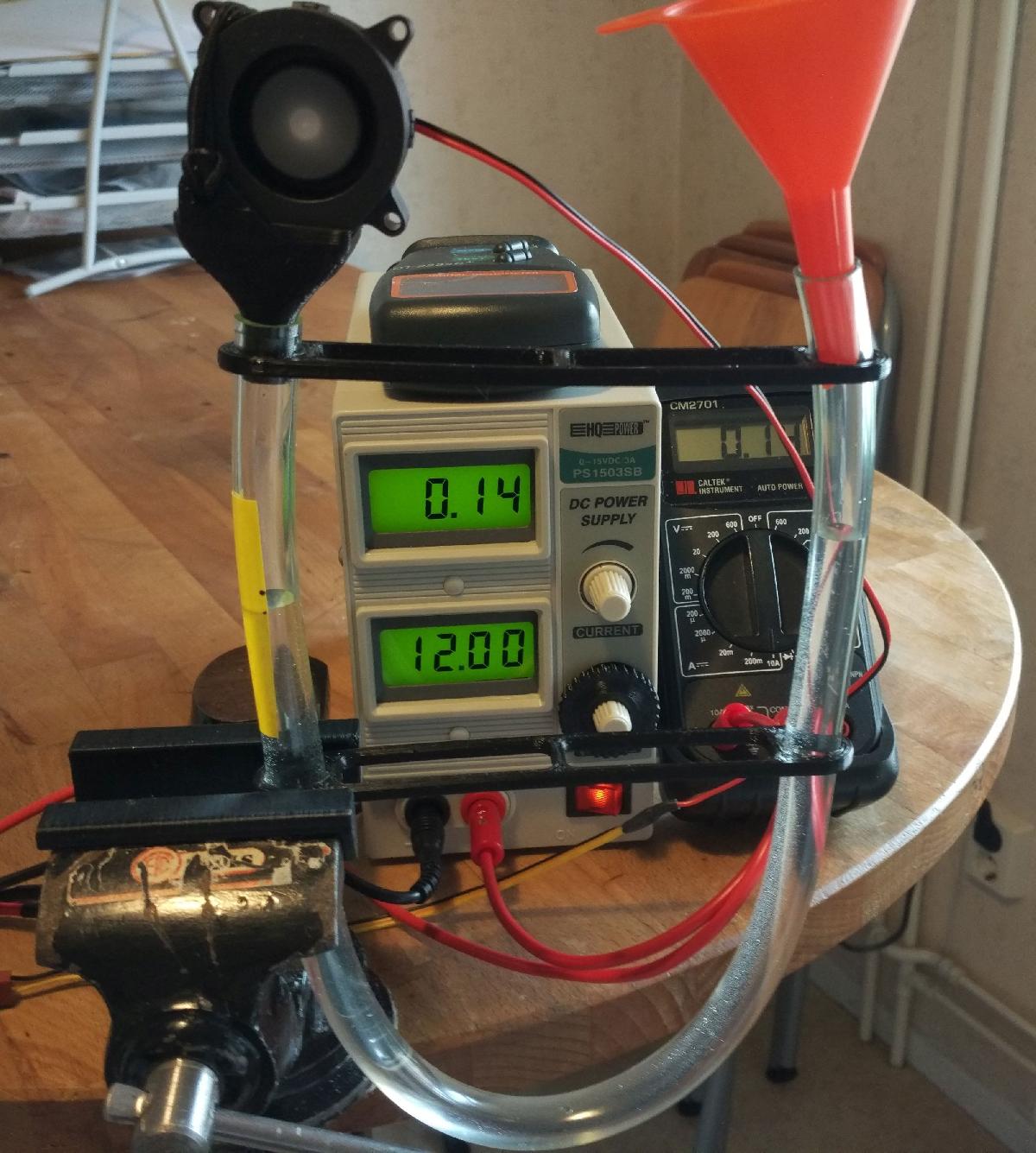

Manometro de pressao estatica para ventiladores de sopro foi projetado para Impressora 3D. Comprei ventiladores de sopro 5015 e 4020 baratos, mas nao havia dados sobre eles, entao fiz este dispositivo simples para medir a pressao estatica.Requisitos:Fonte de alimentacaoCasa transparente com diametro interno de ~10mm, diametro externo de ~13mm e comprimento de ~50cm (Biltema 15-314)Elastico ou faixa de cabelo para fixar o ventilador ao dispositivoAguaFita adesivaCanetaBom ter:Multimetro (para medir tensao e corrente)Monte tudo de acordo com a imagem. Coloque um pouco de agua. Coloque uma fita adesiva. Desenhe um ponto na superficie da agua. Ligue o ventilador e aguarde 5 minutos, pois pode demorar para o ventilador atingir a sua velocidade maxima.Desenhe um novo ponto na fita. Meca a distancia em mm (mmH2O). Multiplique por 9,80665 para obter Pa.Meca a tensao e a corrente. Multiplique tensao e corrente para obter a potencia em Watt.Teste fazer uma vedacao entre o ventilador e o funil do ventilador, mas nao percebi nenhuma diferenca, entao um pequeno vazamento nao parece afetar muito o resultado.Escolhi o ventilador 5015 para minha solucao de resfriamento de pecas por causa da menor RPM e maior pressao.Se voce postar os dados do seu ventilador aqui, entao eu posso fazer algum tipo de tabela para ventiladores comuns de impressoras 3D.Meus ventiladores:Marca: DesconhecidaNumero do modelo: DesconhecidoTamanho: 5015Especificacao de fluxo: Desconhecido CFMEspecificacao de pressao estatica: Desconhecida PaEspecificacao de corrente: Desconhecida ADimensoes internas da saida: 17x12mmVelocidade sem carga: 4900rpmCorrente sem carga: 0.16APoder sem carga: 1.92W (Tensao x Corrente)Velocidade: 7580 rpm @ pressao estaticaTensao: 12.00V @ pressao estaticaCorrente: 0.14A @ pressao estaticaPoder: 1.68W @ pressao estaticaPressao estatica: 7.5mmH2O ~ 74PaMarca: Pengda TechnologyNumero do modelo: DesconhecidoTamanho: 4020Especificacao de fluxo: Desconhecido CFMEspecificacao de pressao estatica: Desconhecida PaEspecificacao de corrente: Desconhecida ADimensoes internas da saida: 25.5x16.7mmVelocidade sem carga: 6500rpmCorrente sem carga: 0.15APoder sem carga: 1.80W (Tensao x Corrente)Velocidade: 7780 rpm @ pressao estaticaTensao: 12.00V @ pressao estaticaCorrente: 0.14A @ pressao estaticaPoder: 1.68W @ pressao estaticaPressao estatica: 5.0mmH2O ~ 49Pa
