Manipulador de cama Ender 3 com suporte removivel para camera Raspberry Pi.

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Manipulador de cama Ender 3 com suporte removivel para camera Raspberry Pi.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Manipulador de cama Ender 3 com suporte removivel para camera Raspberry Pi. foi projetado para Impressora 3D. Alca para a cama quente da Ender3 Pro, suponho que para a normal tambem servira.A alca dispoe de um orificio onde pode ser colocado um suporte para uma camera da Raspberry Pi (Rev. 1.3).Ha duas possibilidades, um suporte pequeno fixo e um com um braco articulado.A caixa da camera tem duas variantes, uma com engate e outra sem engate, mas com um buraco onde encaixar o engate que esta separado, se insere por pressao, se nao entrar tera que raspar um pouco no buraco. Fiz assim porque ao imprimir queria que a parte de tras da caixa estivesse em contato com a cama para que tivesse um melhor aspecto.Para fixar a alca a cama usam-se os parafusos de nivelamento da propria impressora, para fixar o suporte eu usei um parafuso de cabeca hexagonal M4x10, ha uma peca para encaixar o parafuso e realizar o aperto com a mao facilmente. Tambem dizer que existe a possibilidade de imprimir o suporte com e sem oco para uma porca, eu o tenho com porca, mas acho que sem porca segurara perfeitamente o conjunto.Material necessario:-3 Parafusos Allen M3x10 com cabeca chata-3 Porcas M3 (Opcional)-1 Parafuso M4x10 com cabeca hexagonal-1 Porca M4 (Opcional)Posicao de impressao:-Todas as pecas com suportes em todos os locais.-O clipe da fita e para segurar a fita (cabo plano) e nao dar puxoes, se prende no perfil que segura a polia do eixo Z, pela parte inferior. Segura a fita contra o perfil.Para imprimi-lo, deve-se apoiar sobre um lateral com a parte aberta para cima, assim tem mais resistencia.-O clipe da fita 2 tambem se imprime apoiado no lateral, este se prende no proprio braco, podem ser colocados 1 ou 2. Os clipes nao sao imprescindiveis, mas com eles a fita fica melhor.-Os bracos 1 e 2 imprimi-los apoiados no lateral do chanfro.-A caixa da camera e sua tampa imprimi-las com a parte externa em contato com a cama. Na versao com o engate integrado coloca-lo com o oco onde vai alojada a camera para cima.-O suporte tambem e melhor imprimir apoiado no lateral do chanfro.-As demais pecas se imprimem como aparecem no STL.Videos:https://youtu.be/oLqAfgWBBbchttps://youtu.be/A_AM9aaF_AEAtualizacao 02/10/2019:-Tirei os arredondamentos dos bracos para que seja mais facil imprimi-los, tambem fiz algumas muescas para que encaixem os novos clips da fita2.-Adicionado bracos com oco para uma porca M3, ha vezes que o parafuso nao faz bem a rosca no plastico e nao aperta, "passa da rosca", suponho que com um macho de roscar isso nao aconteceria.Atualizacao 03/10/2019:-Adicionados clips para segurar a fita por baixo do perfil do eixo Y ate a parte posterior da impressora. Ao colocar esses clips por baixo do perfil, o clipe da fita fica obsoleto, embora eu o deixe por se alguem preferir.

Baixar

O modelo 3D denominado "Manipulador de cama Ender 3 com suporte removível para câmera Raspberry Pi" é um projeto interessante e funcional voltado para usuários das impressoras 3D Ender 3 e Ender 3 Pro. A seguir estão os principais aspectos do modelo, considerando a descrição e o propósito do autor.

### Funcionalidade e Design

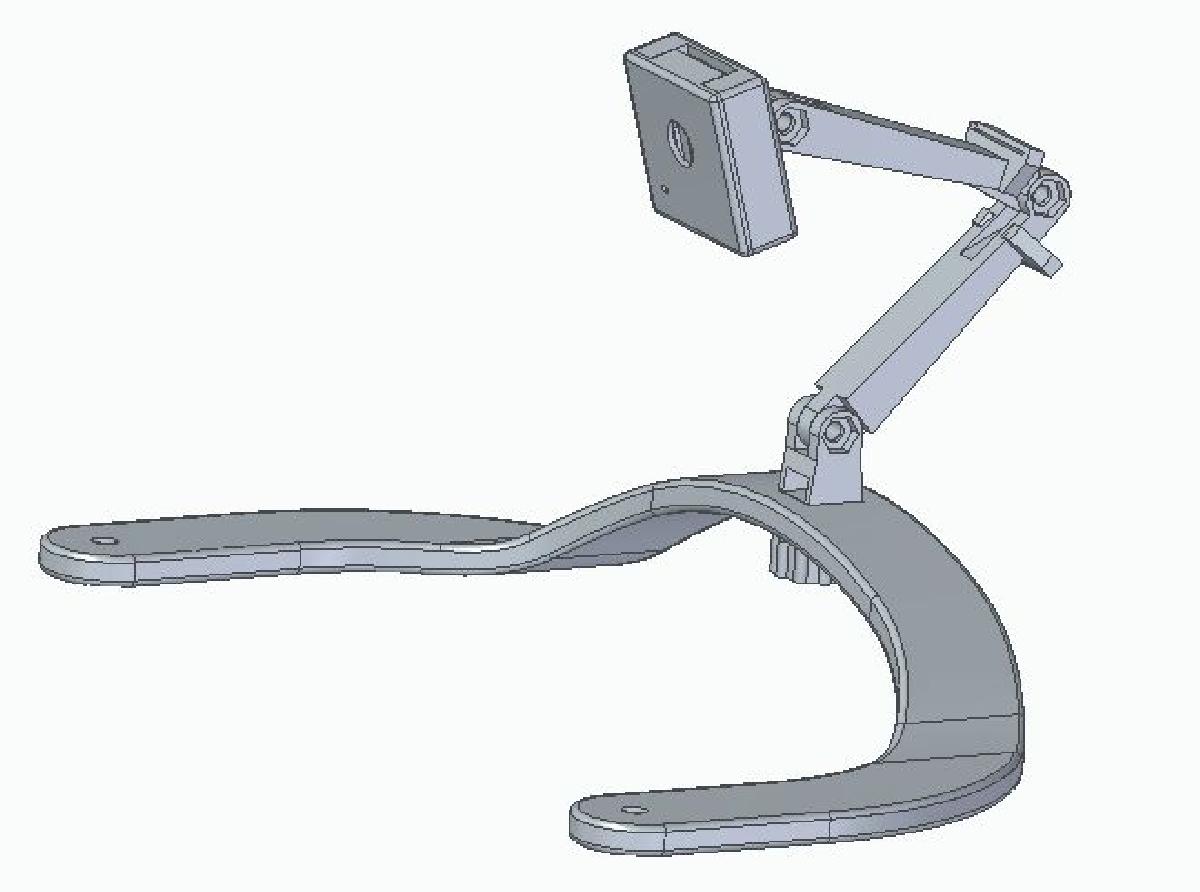

O principal objetivo do modelo é fornecer um suporte prático para a câmera Raspberry Pi (Rev. 1.3), permitindo que ela seja facilmente acoplada à cama quente da impressora 3D Ender 3. O design inclui uma asa que se fixa à cama, utilizando os parafusos de nivelamento já presentes na impressora, o que proporciona uma instalação fácil e rápida. O suporte para a câmera possui duas variantes: uma fixa e a outra com um braço articulado, permitindo diferentes ângulos de captura.

### Variedades da Caixa da Câmera
A caixa da câmera é um elemento flexível do projeto. Há duas versões dela: uma com engate integrado e outra sem, que pode ser montada utilizando um pino separado que se encaixa por pressão. Isso foi pensado para maximizar a estética, garantindo que a parte traseira da caixa fique em contato com a cama durante a impressão, proporcionando um acabamento mais atraente.

### Materiais Necessários
Para a montagem do modelo, são necessários os seguintes materiais:

- 3 Parafusos Allen M3x10 com cabeça chata
- 3 Porcas M3 (opcional)
- 1 Parafuso M4x10 com cabeça hexagonal
- 1 Porca M4 (opcional)

Esses componentes ajudam a garantir que o suporte seja montado de forma robusta e segura.

### Posicionamento de Impressão
O autor recomenda um posicionamento estratégico para as peças durante a impressão:

- Todas as peças devem ser impressas com suportes quando necessário.
- O suporte e a caixa da câmera devem ter partes em contato com a cama para garantir um melhor acabamento.
- O clipe para a fita é projetado para ser impresso em posição vertical para aumentar a resistência.

### Atualizações e Melhoria
O autor tem feito atualizações constantes para melhorar a funcionalidade e a usabilidade do modelo. Recentemente, foram removidos alguns detalhes que poderiam dificultar a impressão, e novos clipes foram adicionados para oferecer mais opções de fixação para a fita plana.

Além disso, considerações sobre a possibilidade de usar porcas foram adicionadas, para garantir que, em caso de falhas na rosca do plástico, a montagem ainda assim seja eficiente.

### Conclusão
O "Manipulador de cama Ender 3 com suporte removível para câmera Raspberry Pi" é um exemplo de como a impressão 3D pode ser usada para personalizar e otimizar o uso de equipamentos. Sua versatilidade e as opções de montagem atendem à necessidade de quem deseja integrar uma câmera Raspberry Pi em projetos de impressão 3D, sem comprometer a funcionalidade da própria impressora. Os vídeos disponíveis também oferecem um suporte visual importante para ajudar na montagem e uso do modelo.
