Sobre o objeto 3D MANIBUS

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

MANIBUS foi projetado para Impressora 3D. O objetivo deste projeto e ajudar usuarios de cadeira de rodas a pegar objetos do chao e de lugares altos. Projeto desenvolvido no Brasil. Materiais: - 80 cm de Cano de PVC 20 mm - 45 cm de Barra redonda de aluminio 5/16 polegadas de diametro - 2 Elasticos de “dinheiro” - 1 m de Linha multifilamento 45 lbs - ima de neodimio com 20mm de diametro e 3mm de espessura - 3 Parafusos com 4mm de diametro e 25 mm de comprimento - Folha de EVA - cola quente Instrucoes: Imprima as pecas utilizando suporte, raft e com 100% de enchimento, exceto o manete, que pode ser impresso com 40% de enchimento. Encaixe a parte fixa da pinca na ponta do cano de PVC, em seguida fure o cano com uma broca de 8mm, como nas fotos acima. Faca a mesma coisa para as pecas do manete. Corte a barra de aluminio 5/16 nas seguintes medidas: - 2 x 115 mm - 1 x 60 mm - 1 x 36 mm - 1 x 32 mm - 1 x 14 mm - 2 x 20 mm - 1 x 30 mm Encaixe as barras de aluminio no cano de PVC, amarre a ponta da linha multifilamento no parafuso da pinca e passe-a por dentro do cano. Passe um pouco de graxa nas buchas e polias para reduzir o atrito. Corte 2 pedacos de 16 x 60 mm da folha de EVA e um pedaco do tamanho que achar melhor para colar no cabo. Em seguida cole os pedacos de EVA na pinca e no cabo com cola quente. Para fazer a ponta do gancho com cola quente, imprima os moldes para injetar as pecas. Passe um pouco de sabao na parte interna do molde antes de injetar a cola quente, para que a cola nao grude no molde.

Baixar

O modelo 3D denominado **MANIBUS** foi desenvolvido com o intuito de proporcionar maior autonomia e facilitar a vida de usuários de cadeira de rodas, permitindo-lhes pegar objetos que estejam no chão ou em lugares altos. Este projeto é uma solução prática e acessível, combinando a impressão 3D com materiais comuns para criar um dispositivo funcional.

### Descrição do Projeto

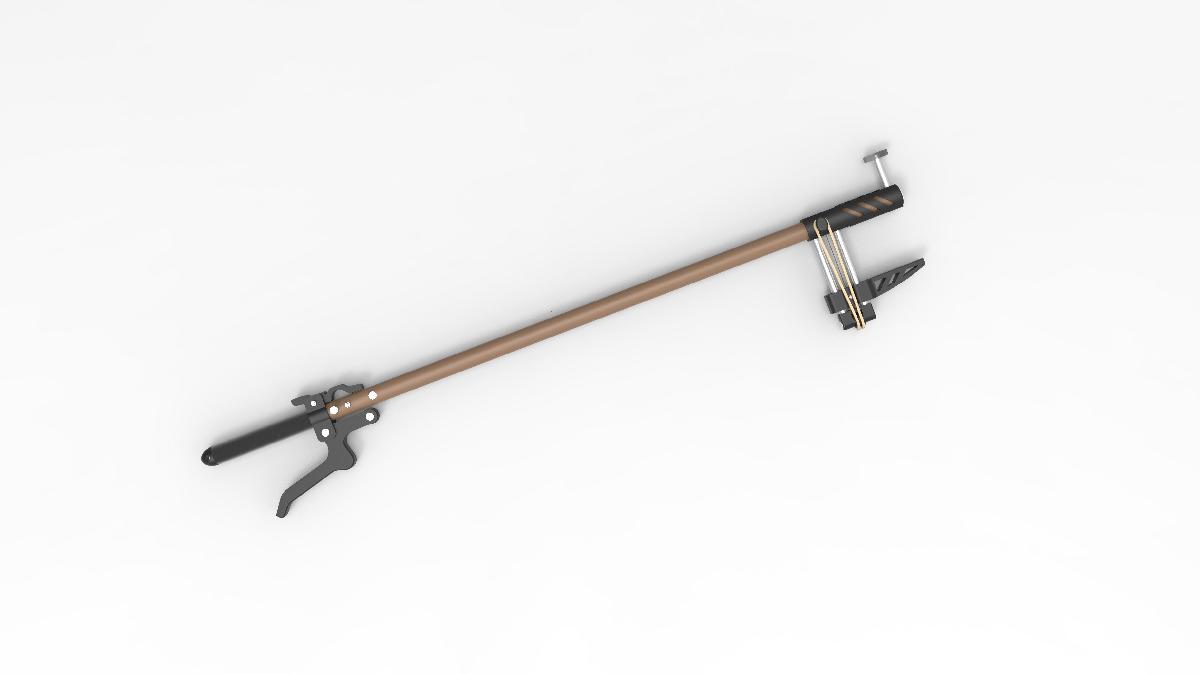

O MANIBUS é um dispositivo que se assemelha a uma pinça, sendo composto por um tubo de PVC e algumas partes impressas em 3D que atuam como grippers. O projeto atende a uma necessidade específica, promovendo inclusão e independência para pessoas com mobilidade reduzida.

### Materiais Necessários

**Principais materiais:**
- **Cano de PVC:** 80 cm de comprimento, diâmetro de 20 mm.
- **Barra de alumínio:** 45 cm com diâmetro de 5/16 polegadas, cortada em várias medidas.
- **Elásticos de "dinheiro":** 2 unidades para proporcionar tensão.
- **Linha multifilamento:** 1 metro com resistência de 45 lbs.
- **Ímã de neodímio:** 20 mm de diâmetro e 3 mm de espessura, útil para pegar objetos metálicos.
- **Parafusos:** 3 peças com diâmetro de 4 mm e 25 mm de comprimento.
- **Folha de EVA:** para revestimento de partes onde é necessário um toque mais suave.
- **Cola quente:** para fixação de partes.

### Instruções de Montagem

1. **Impressão das Peças:**
- Imprima as peças do projeto, utilizando suporte e raft. Utilizar 100% de enchimento para a maioria das peças, exceto para o manete, que pode ser impresso com 40% de enchimento.

2. **Preparação do Cano de PVC:**
- Encaixe a parte fixa da pinça na ponta do cano de PVC.
- Fure o cano com uma broca de 8 mm conforme indicado nas instruções do projeto.

3. **Corte da Barra de Alumínio:**
- Corte a barra de alumínio nas seguintes medidas:
- 2 x 115 mm
- 1 x 60 mm
- 1 x 36 mm
- 1 x 32 mm
- 1 x 14 mm
- 2 x 20 mm
- 1 x 30 mm

4. **Montagem das Barras no Cano:**
- Encaixe as barras de alumínio no cano de PVC; utilize parafusos e a linha multifilamento conforme necessário.

5. **Redução de Atrito:**
- Aplique um pouco de graxa nas buchas e polias para facilitar o movimento.

6. **Aplicação do EVA:**
- Corte pedaços da folha de EVA (16 x 60 mm) e cole na pinça e no cabo usando cola quente.

7. **Montagem da Ponta do Gancho:**
- Utilize moldes impressos para injetar a cola quente e formar a ponta do gancho. Aplique um pouco de sabonete nos moldes antes de injetar a cola para facilitar a remoção.

### Considerações Finais

O MANIBUS é um projeto inovador que combina a abordagem prática da impressão 3D com a adaptação de materiais comuns para oferecer uma solução acessível para pessoas com mobilidade reduzida. Além de sua função prática, o projeto demonstra como a tecnologia pode ser utilizada para promover inclusão e independência, permitindo que os usuários se desloquem com mais facilidade e segurança em seu dia a dia.
