Sobre o objeto 3D MAKITA Power Bank USB, adaptador para usar baterias MAKITA

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

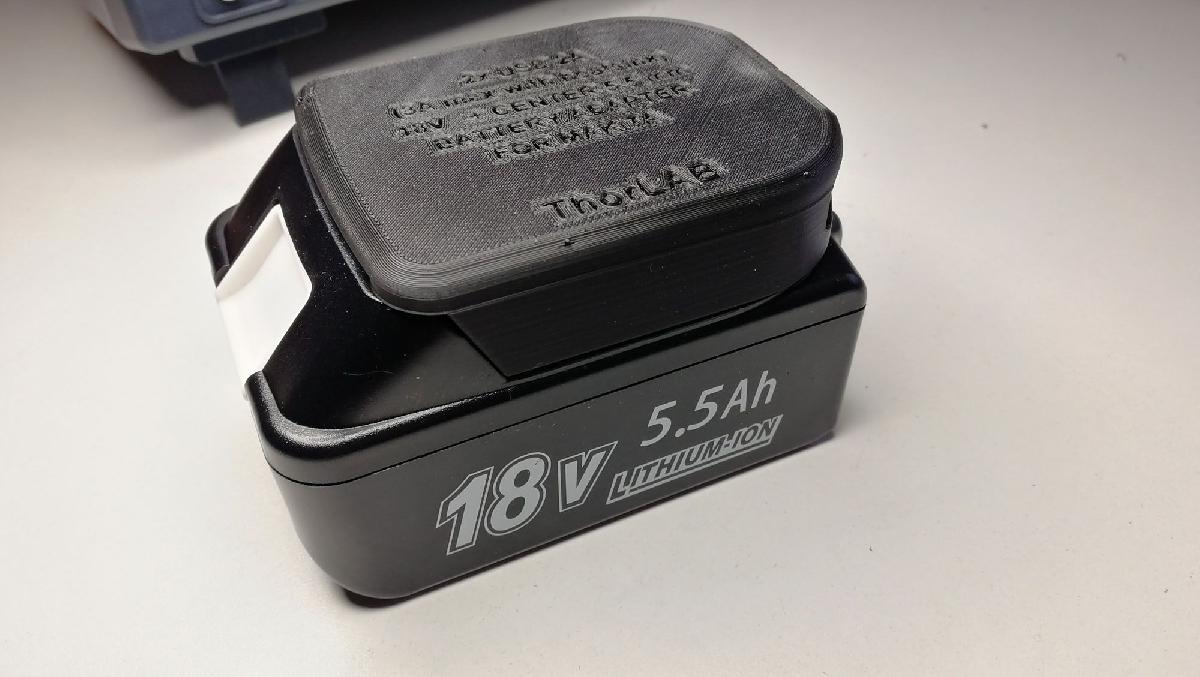

MAKITA Power Bank USB, adaptador para usar baterias MAKITA foi projetado para Impressora 3D. Eu realizei este adaptador para poder aproveitar a grande capacidade de uma bateria Makita (cerca de 100W) para dar um pouco mais de autonomia aos meus dispositivos a bateria. Possui uma saida direta de 18 volts atraves de um conector padrao de 5,5mm com positivo central e 2 portas USB com saida maxima de 2A, ate 3A se for colocado um pequeno dissipador no chip.Eu tambem adicionei um LED de 3mm para indicar seu estado de ligado/desligado (insira-o no furo) e um interruptor. E confortavel de usar tambem como lampada portatil combinada com um/dois cabos USB e/ou como carregador de celular, tanto em casa quanto no laboratorio, muito util em acampamentos. Tambem pode ser usado como fonte de alimentacao para dispositivos que requerem altos consumos (caixas bluetooth, etc.) ou para dispositivos que ficam ligados por muito tempo.Foram previstos 4 furos cegos (para serem alargados, parafuso com cabeca chata de 6,6mm) para poder fixa-lo ao dispositivo; nesta configuracao, piastrinha USB, o interruptor e o conector podem nao ser montados, soldando os fios diretamente nas linguetas de contato.MONTAGEMA parte mais "desafiadora" e fazer as duas linguetas de conexao a bateria, que foram feitas recortando-as de um gabinete de um fonte de PC e inserindo-as nas ranhuras previstas no suporte. A insercao deve ser feita como indicado na foto, ou seja, entrando a 45° sob a camada de cobertura e empurra-la pelos lados opostos ate sua posicao horizontal; a partir desses lados, solda-los ao interruptor e ao conector. Os parafusos a serem usados para fixar a piastrinha e a cobertura sao parafusos chato M2*8mm. O LED deve ser conectado atraves de um resistor ao +5V do regulador (eu usei um de 180 ohm, mas depende do LED que voce usar).IMPRESSAOImprimir absolutamente SEM suportes e como indicado nas fotos.Boa impressao!Se voce achar interessante o meu trabalho, sinta-se a vontade para me oferecer um cafe!
