Sobre o objeto 3D Mais uma tampa de fonte de alimentacao!

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

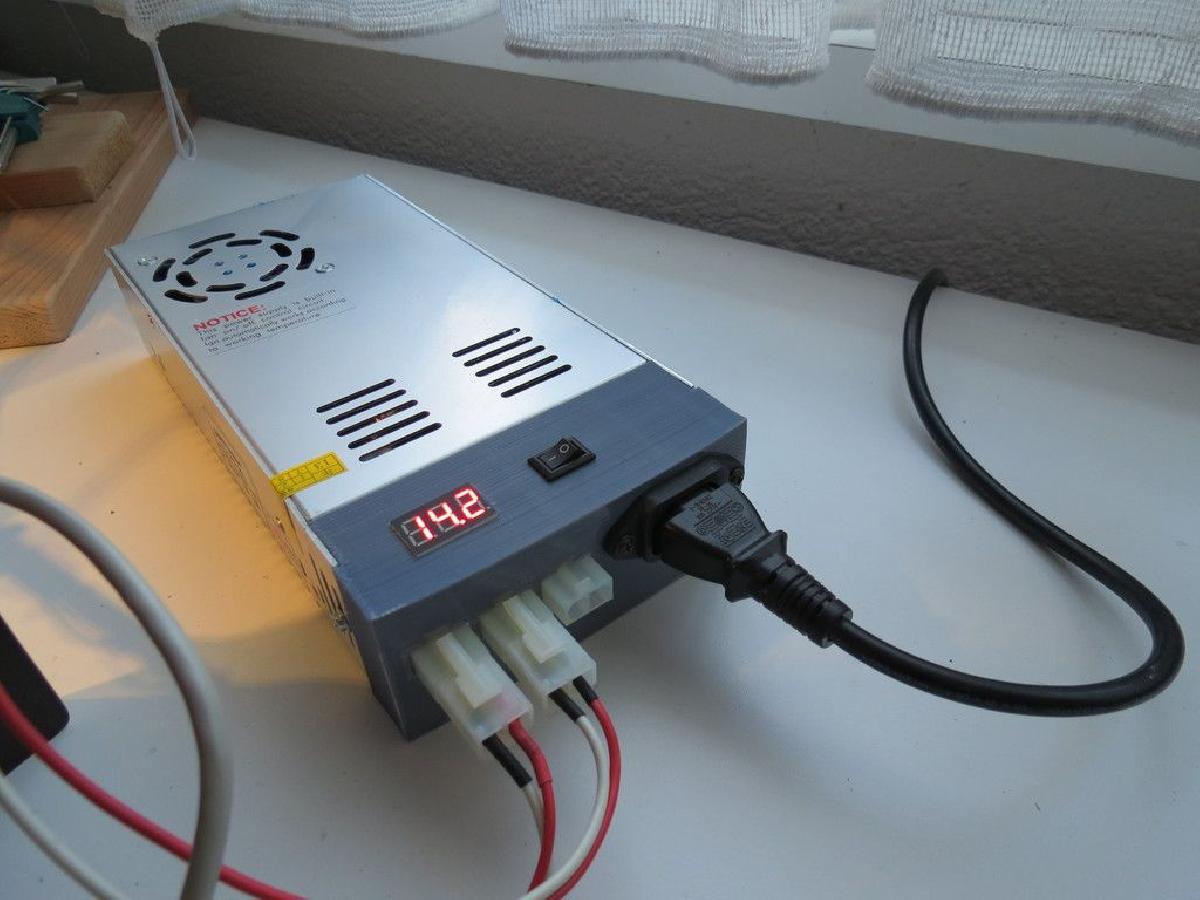

Mais uma tampa de fonte de alimentacao! foi projetado para Impressora 3D. Sim, eu sei, ja existem muitas capas de fonte de alimentacao que foram publicadas no thingiverse. Eu as verifiquei todas, mas nao encontrei o que realmente tinha em mente para o meu DIY RepRap, por isso acabei projetando mais uma do zero - entao, por favor, me perdoe ;) Esta capa e para uma fonte de alimentacao "barata" padrao de 360W 12V/30A, que pode ser encontrada no eBay por menos de US$ 30. Alem da capa impressa em si, usei os seguintes componentes adicionais: 1pc soquete de entrada de potencia AC padrao IEC320 C14 1pc pequeno interruptor tipo rocker liga-desliga 3A 250V 15mm x 11mm (KCD1) 3 pcs conectores de potencia femea Molex 19-09-2029 de 2 pinos grandes 1pc pequeno voltimetro LED de 3 digitos (menos de US$ 2 no eBay) 4 pcs parafusos M3 e porcas de parafuso Eu ja tinha os conectores femea Molex de 2 pinos (e a contraparte macho 19-09-1029) de projetos anteriores. Nao tenho certeza de como eles estao facilmente disponiveis hoje (embora a Farnell ainda os liste). Mas esses sao muito semelhantes aos "conectores Tamiya grandes", vendidos a baixo preco no eBay, que tambem devem servir aqui. Observe que ha furos e canais que podem ser usados para fixar os conectores Molex com pequenas abracadeiras. Mas no meu caso, o conector se encaixou de forma tao justa que nenhuma outra fixacao foi necessaria. Gosto do pequeno voltimetro, pois nao apenas posso ver que a fonte de alimentacao esta ligada, mas realmente vejo a tensao atual. Isso e especialmente util, pois gosto de aumentar a tensao para cerca de 14V (o que, a proposito, faz uma grande diferenca ao iniciar a cama aquecida!). O arquivo SCAD fornecido e parametrizado e comentado, para que seja facil fazer ajustes, se necessario. Existem dois arquivos STL, um contendo apenas a capa, o outro com discos anti-deformacao adicionais nos cantos e suporte auxiliar explicito para ajudar a suportar a janela do voltimetro. Estes ultimos sao mostrados em vermelho em uma das imagens, obviamente precisam ser cortados apos a impressao. Atualizacao 27-01-2014: Eu enviei uma versao 2 deste projeto que fornece uma grade de ar para melhor ventilacao, clipes para reter os conectores Molex e a possibilidade de tornar o trimpot de ajuste de tensao acessivel do lado de fora.Atualizacao 30-08-2014: Observe que na versao 2 atualizada deste projeto agora existem arquivos SCAD e STL que sao especialmente feitos para conectores Tamiya em vez de Molex. Atualizacao 24-10-2017: Eu acabei de enviar uma 3ª versao deste projeto que tem um suporte para fusivel de carro separado para cada uma das tomadas de potencia, para que cada dispositivo conectado possa ser protegido com um fusivel de lamina separado do valor adequado.Atualizacao 17-12-2018: Agora ha uma versao menor e mais compacta da fonte de alimentacao 12V/30A no mercado, entao publiquei hoje uma nova versao deste projeto adaptada ao novo dispositivo de formato pequeno.
