Mais uma ideia de desidratador de bobinas (YARDI)

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Mais uma ideia de desidratador de bobinas (YARDI)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

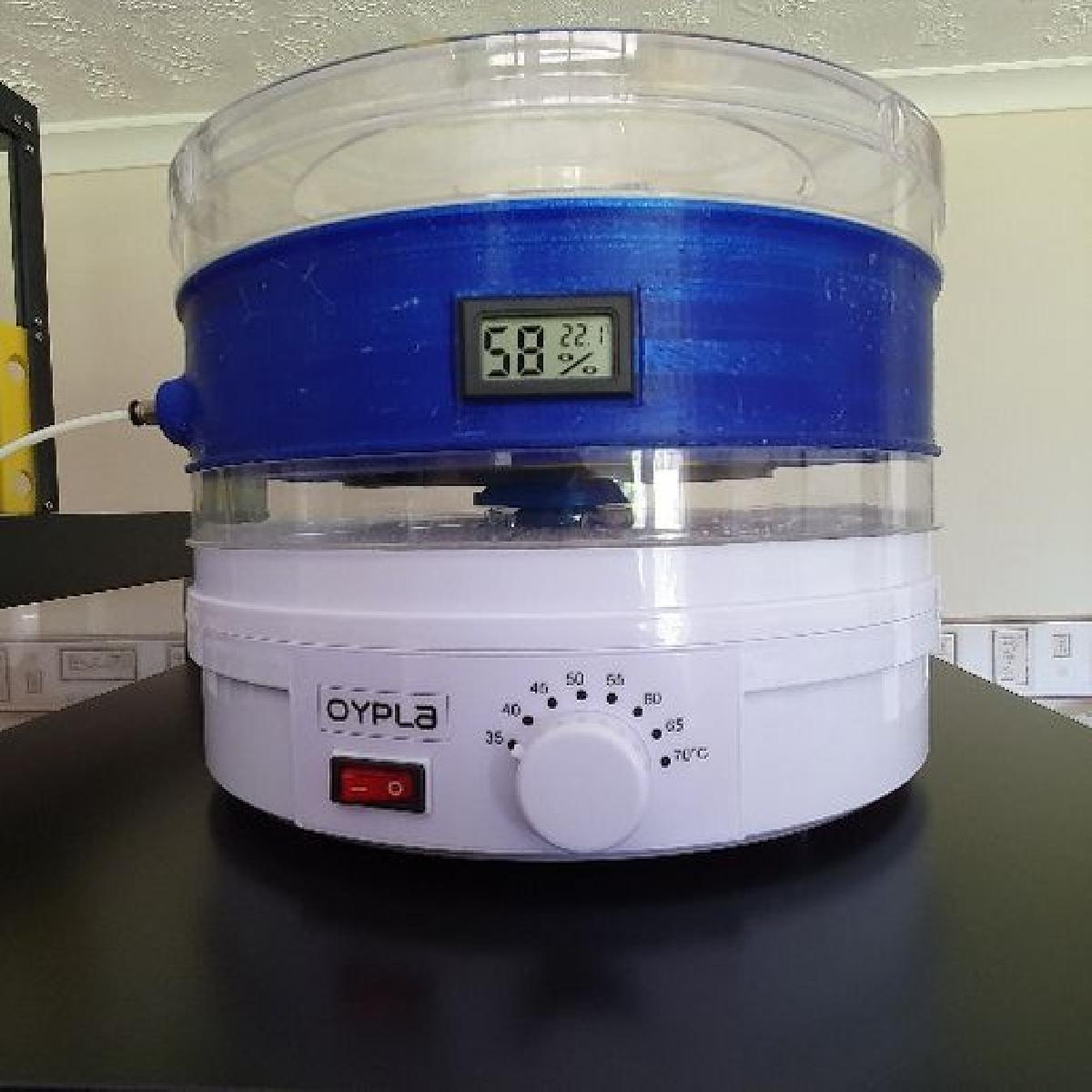

Mais uma ideia de desidratador de bobinas (YARDI) foi projetado para Impressora 3D. A medida que comeco a imprimir mais PETG XT 3D Fila, estou percebendo a necessidade de remover o carretel da impressora para coloca-lo no meu desumidificador, especialmente durante os meses de inverno, quando o ar costeiro parece mais umido e pegajoso. Entao, decidi tentar construir meu proprio desumidificador de distribuicao para ficar no topo de um dos meus compartimentos Lack, para que eu possa secar e imprimir ao mesmo tempo, sem ter que ficar removendo e colocando o carretel novamente. AVISO! Antes de se interessar demais por isso, voce precisara de uma impressora de formato maior para imprimir o anel de peca unica. Eu consegui imprimir isso com sucesso em um Anycubic Predator e em uma cama padrao Tronxy X5S de 330 mm. Meu desumidificador e um dos suspeitos habituais da Amazon, tem o nome "OYPLA 3D Fila" escrito na lateral, mas parece muito semelhante ao modelo Westinghouse e ao meu outro modelo "Mr Chef" FD770. Este e o modelo OYPLA 3D Fila No: 3136. A base do eixo do carretel substitui a tampa de plastico na base da unidade, posicionando-se acima do escudo termico de metal. A tampa original na minha estava segurada por dois parafusos autorroscantes no plastico, mas eu substitui por quatro parafusos Allen M3 x 16mm. Alem dos 4 parafusos M3, voce precisara de: Dois rolamentos 608zz 1 varao roscado M8 de 110mm ou um parafuso M8 x 110mm e cortar a cabeca. 1 conexao pneumatica de 4mm com rosca M10x1mm ou 1/8" NPT 1 medidor de temperatura / umidade (https://www.amazon.co.uk/gp/product/B07GPT8HPY/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1). Este projeto esta agora completo, entao removi a bandeira de "Trabalho em Andamento". Espero que alguem ache isso util e qualquer feedback e bem-vindo. Ha instrucoes de montagem mais detalhadas na "Coisa" original no Thingiverse. Pos-Impressao Modificacao e Montagem Existem varias versoes dessa modificacao de desumidificador circulando, mas aqui esta como eu modifiquei o meu ate agora. A primeira coisa a fazer e pegar as bandejas plasticas transparentes e cortar os centros de pelo menos tres delas. Eu pessoalmente gosto de manter a bandeja inferior intacta para que eu possa colocar sacos de dessecante embaixo do carretel. Dessa forma, o ar quente passa pelo dessecante e parte da umidade deve ser extraida antes de chegar ao filamento. Eu tambem deixo o anel externo da base da bandeja preso a parede externa das bandejas, pois isso as torna muito mais rigidas do que se eu as cortasse niveladas. Veja a foto abaixo. (desculpe os higrometros / termometros, eu estava calibrando-os enquanto escrevia este tutorial). Alem disso, eu ainda nao tinha cortado o parafuso do eixo na imagem. Instrucoes de Montagem Verifique o furo roscado no centro da base do carretel para garantir que as roscas estejam limpas. O PETG XT 3D Fila pode apresentar muitos fios, o que pode dificultar a insercao do varao roscado M8. Voce pode limpar as roscas com um macho M8 se tiver um, mas minhas roscas imprimiram bem e eu percebi que poderia inserir completamente o eixo com a ajuda de algumas porcas de travamento no varao roscado e uma chave anular de 14mm. Aperte ate que ele chegue ao fundo e depois loosen um giro. E melhor que as roscas estejam um pouco firmes, pois isso evitara qualquer chance de desroscar devido a rotacao do carretel. Remova a tampa plastica no centro da base do desumidificador, mas mantenha o escudo termico de metal no lugar. Minha tampa plastica estava presa por dois pequenos parafusos autorroscantes Phillips e saiu facilmente. Monte a base do carretel completa com o eixo M8 no topo dos quatro misseis de montagem no centro da base do desumidificador e fixe com quatro parafusos de cabeca cilindrica M3 x 16mm, certificando-se de que fique nivelada nos quatro misseis para que o eixo fique vertical. Voce deve descobrir que os parafusos M3 cortarao suas proprias roscas nos orificios dos misseis com um pouco de persuasao. Novamente, os engenheiros entre nos provavelmente os furarao com um macho M3. Agora voce deve ter algo que se parece com a imagem abaixo. Monte o Parafuso do Carretel O par de rolamentos 608zz deve ter um ajuste bom nas carcacas do parafuso do carretel em cada extremidade. Eu os instalei usando um pequeno martelo e um golpe ate ficarem completamente posicionados. Uma vez instalados, verifique se o parafuso desliza sobre o varao roscado M8 e gira livremente. Depois de verificado, remova o parafuso do eixo e verifique se a porca do parafuso do carretel se encaixa. Se estiver um pouco apertada, eu descobri que gira-la para cima e para baixo varias vezes removeu quaisquer rebarbas nas roscas e ela giraria livremente no parafuso do carretel apos cerca de 10 minutos de uso. Coloque a bandeja inferior intacta na base do desumidificador, pois isso ficara abaixo do parafuso do carretel. Agora deslize o parafuso do carretel no varao roscado. As tres bandejas cortadas agora podem ser colocadas sobre a bandeja inferior, seguidas pela tampa. Saida de distribuicao e suporte para termometro Certo, isso agora passou do projeto para a impressora e esta atualmente em sua quarta iteracao devido a alguns descuidos iniciais. Voce precisara de uma impressora de formato maior para fazer isso em uma unica peca. Se houver interesse suficiente, considerarei uma versao em varias partes para atenderaqueles com impressoras menores. Atualmente, na cama do meu Anycubic Predator, tambem deve caber em impressoras como a Tronxy X5S, etc. O diametro maximo do anel e de 325mm, entao sem saia na Tronxy. Conclusao Final. Bem, o anel final funcionou perfeitamente. Impresso em cerca de 14,5 horas no Predator e sem problemas durante a impressao. Impresso em PETG, houve um pouco mais de fios que eu tive que limpar apos a impressao, mas, caso contrario, esforco minimo. O material de suporte quebrou-se de forma limpa (use suportes concentricos para isso) e encaixou-se muito bem no desumidificador. O medidor de temperatura / umidade se encaixa bem e eu arrangei o meu para ficar em cima do compartimento IKEA Lack do Kossel, e pretendo conectar um tubo bowden de PTFE da conexao pneumatica para o extrusor. (Ainda nao conectado). Eu tambem carreguei uma versao com saida a esquerda e a direita para se adequar a diferentes instalacoes.
