Sobre o objeto 3D Mais uma caixa inutil com Arduino e servo de 5g.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

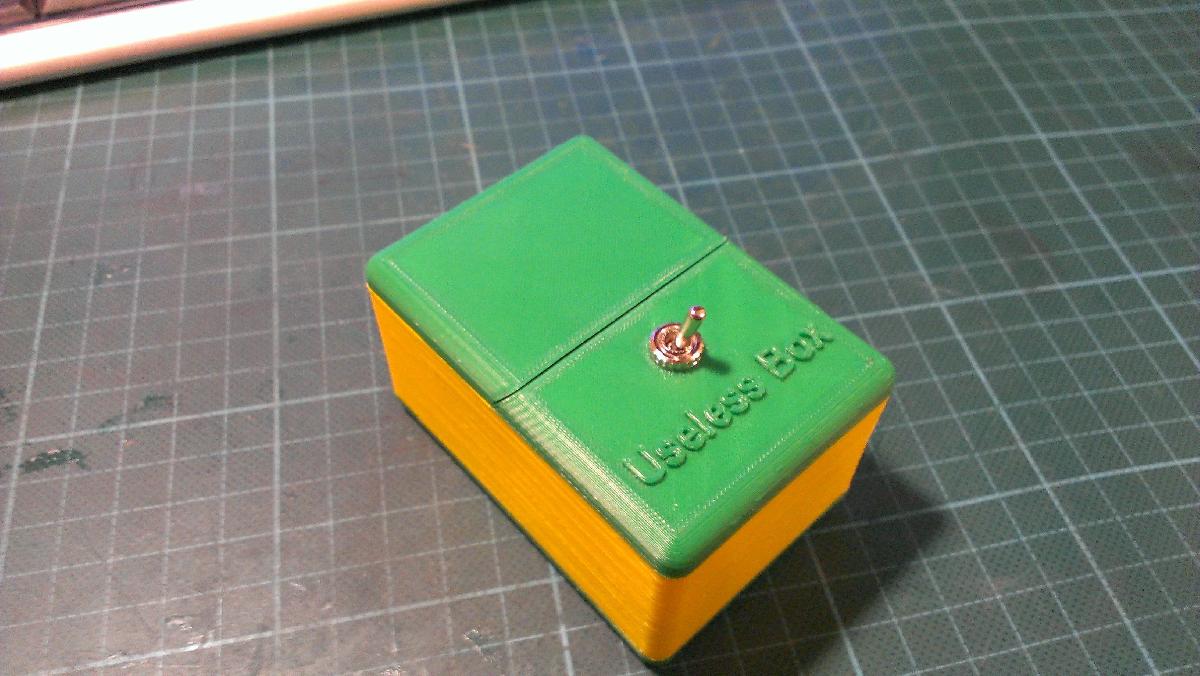

Mais uma caixa inutil com Arduino e servo de 5g. foi projetado para Impressora 3D. Por que eu projetei mais uma caixa inutil? Porque eu posso! Porque nao encontrei no Thingiverse nenhum design com o qual eu estivesse completamente satisfeito. Alguns deles usam motores, enquanto eu tinha apenas servos. Outros supunham usar conexao direta de motor, enquanto eu queria programar varios cenarios com Arduino. Finalmente, alguns dos designs que eu simplesmente nao gostei. Alem disso, eu queria praticar a criacao de mecanismos complexos com partes moveis, assim como programacao em Arduino.Entao, meu design supunha:Ser pequeno, se possivelSem parafusos em paineis visiveisUsar servo de 5gUsar Arduino NanoSer alimentado por bloco de bateria de 9VInterruptor de energia ocultoExistem 2 modos de jogo. Um e normal - o jogador clica no interruptor e a caixa o desliga. Quando o jogador incomoda a caixa demais (pelo menos 4 cliques com menos de 2 segundos entre eles), a caixa comeca a provocar o jogador.Veja como isso parece em https://youtu.be/XJRB2Mc1x-IInfelizmente, eu falhei na primeira tentativa. Era muito complexo (ou ate mesmo impossivel) de montar. Este e o segundo design, mas ainda assim possui um numero de incomodos na montagem. Ha muitos parafusos que sao dificeis de acessar. Portanto, estou anexando o arquivo do SolidWorks para que voce possa remixar e corrigir os problemas.Nota: use baterias alcalinas. O Arduino frequentemente travar e reinicia em baterias baratas (voce pode notar travamentos no video)ATUALIZACAO: para corrigir o problema de travamento do Arduino ao trabalhar com bateria, eu adicionei um conversor step down baseado em MC34063. Eu usei um feito por mim, mas voce pode encomendar uma placa produzida em fabrica no eBay/aliexpress. No meu caso, isso melhorou as coisas um pouco. A tensao ainda cai para 4V quando o servo aciona a alavanca, mas pelo menos isso nao reinicia o Arduino. Claro que a saida do conversor deve ser conectada ao pino +5V, nao ao VIN.Basicamente, eu acho que usar um bloco de 9V nao e a melhor ideia para acionar o servo. E melhor usar uma bateria LiPo de 7.4V 300mAh.

Baixar

O modelo 3D intitulado "Mais uma caixa inútil com Arduino e servo de 5g" exemplifica a criatividade e a engenhosidade em projetos de DIY (faça você mesmo). Este tipo de projeto é bastante interessante, pois combina eletrônica e mecânica em uma única criação.

### Descrição do Projeto

#### Motivações do Autor
O autor decidiu criar este modelo após não encontrar nenhuma solução satisfatória no Thingiverse, que atendesse aos seus requisitos específicos. Ele desejava usar servos de 5g, programar diferentes cenários com um Arduino e ainda praticar a criação de mecanismos complexos. A ideia de criar uma "caixa inútil" é, em essência, uma forma divertida de explorar essas habilidades.

#### Especificações do Design
O projeto contempla diversas características:
- **Tamanho Compacto**: O objetivo é ter uma caixa pequena, facilitando seu manuseio e colocação.
- **Montagem Estética**: O design evita a exposição de parafusos nos painéis visíveis, resultando em uma aparência mais limpa.
- **Componentes Específicos**: É projetado para usar um servo de 5g e um Arduino Nano, ambos populares no mundo dos projetos de robótica.
- **Fonte de Alimentação**: Originalmente, a caixa era alimentada por um bloco de bateria de 9V, embora o autor tenha destacado que uma bateria LiPo de 7,4V seria uma escolha melhor devido a problemas de travamento do Arduino.
- **Interruptor Oculto**: Um interruptor de energia escondido agrega um elemento de surpresa e aumenta a diversão ao interagir com a caixa.

#### Modos de Jogo
O projeto possui dois modos:
1. **Modo Normal**: O jogador ativa a caixa.
2. **Modo Provocação**: Se o jogador clicar várias vezes em um curto espaço de tempo (pelo menos 4 cliques em 2 segundos), a caixa começa a "provocar" o jogador. Esse aspecto promove uma interação lúdica e divertida, tornando o projeto mais do que apenas uma peça de hardware.

### Desafios e Aprendizados
O autor enfrentou dificuldades em suas primeiras tentativas de design, especialmente na montagem complicada. Com o feedback obtido, ele considerou importantes melhorias e compartilhou os arquivos do SolidWorks para que outros possam remixar e abordar essas questões. A experiência também levou à solução do problema de travamento do Arduino, resultando na adição de um conversor step-down para estabilizar a voltagem durante o uso do servo.

### Conclusões
"Mais uma caixa inútil com Arduino e servo de 5g" é uma excelente demonstração da filosofia do faça você mesmo, incentivando a inovação e a personalização em projetos eletrônicos. A combinação de programação, design 3D e mecânica permite que entusiastas aprendam e se divirtam ao mesmo tempo. O projeto não é apenas um objeto de distração; é uma ferramenta de aprendizado e um convite à experimentação.
