Mais um estojo para LimeSDR Mini.

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Mais um estojo para LimeSDR Mini.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

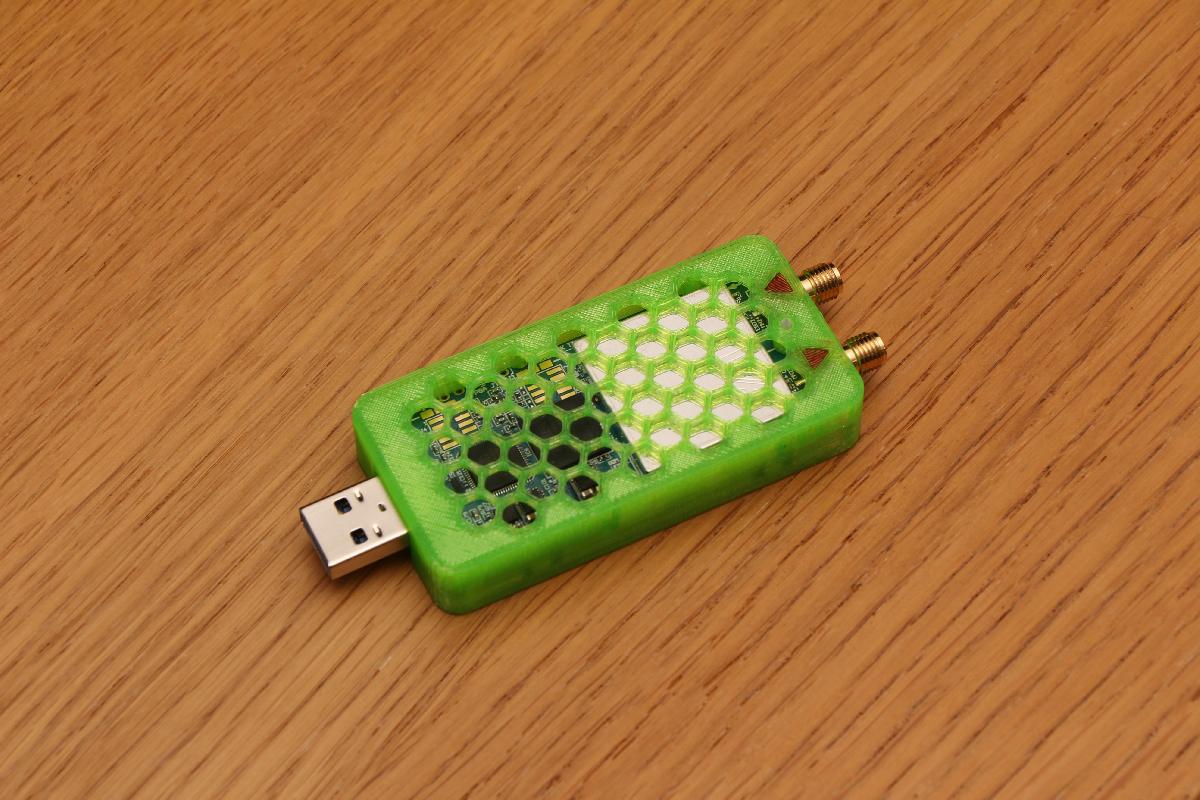

Mais um estojo para LimeSDR Mini. foi projetado para Impressora 3D. Eu acabei de receber meu LimeSDR Mini ontem, entao eu precisava de uma caixa para ele. Eu queria uma sem parafusos e a unica que encontrei nao era tao duravel, entao decidi projetar a minha propria na esperanca de que eu pudesse fazer melhor.Caracteristicas:Design sem parafusosAbertura em favo de mel na parte superiorBuraco sobre o led para um pouco de filamento transparente como tubo de luzSetas rebaixadas ao lado dos conectores de antena para indicar TX e RXA versao alta tem espaco para pequenos dissipadores de calor.A parte inferior cortada possui recortes para alguns resistores ao redor do perimetro e para as juntas de solda na parte externa dos conectores SMA.Projetado com OnShape: https://cad.onshape.com/documents/c0af2b4256af59d14ab382bb/w/eeab0f2640153e929cae4892/e/14001751238c88289dae9bea

Baixar

O modelo 3D intitulado "Mais um estojo para LimeSDR Mini" foi criado com a intenção de proporcionar um case prático e durável para o dispositivo LimeSDR Mini. O autor, que recebeu o equipamento recentemente, notou que o case disponível no mercado não atendia às suas expectativas em termos de resistência e praticidade. Assim, decidiu desenvolver uma solução que não apenas atende às suas necessidades, mas também pode ser compartilhada com outros usuários que buscam um design similar.

### Características Principais do Modelo:

1. **Design Sem Parafusos**: O estojo foi projetado para fácil montagem e desmontagem, utilizando um sistema de encaixe, eliminando a necessidade de parafusos. Isso facilita o acesso ao hardware interno e simplifica o processo de produção na impressora 3D.

2. **Ventilação em Favo de Mel**: A parte superior do estojo apresenta aberturas em formato de favo de mel, que não só contribuem para a estética do design, mas também proporcionam uma excelente ventilação. Isso é particularmente importante para garantir que o dispositivo mantenha uma temperatura adequada durante sua operação.

3. **Acesso ao LED**: O design inclui um furo posicionado estrategicamente sobre o LED do LimeSDR. O autor sugere o uso de um filamento transparente para criar um efeito visual interessante, permitindo que a luz do LED se destaque.

4. **Indicadores de Conexão**: Para facilitar a utilização do dispositivo, o estojo possui setas rebaixadas ao lado dos conectores de antena, que ajudam os usuários a identificar rapidamente as conexões de transmissão (TX) e recepção (RX).

5. **Espaço para Dissipadores de Calor**: A versão alta do estojo foi projetada para proporcionar espaço suficiente para a instalação de pequenos dissipadores de calor, melhorando a eficiência térmica do dispositivo.

6. **Recortes Estratégicos**: A base do case apresenta recortes que acomodam resistores e juntas de solda, permitindo um encaixe mais seguro e organizado, garantindo que não haja interrupções no funcionamento do hardware.

### Desenvolvimento do Modelo
O autor utilizou a ferramenta de CAD OnShape para projetar o estojo, o que possibilita um design preciso e facilita a modificação conforme necessário. Acesso ao projeto pode ser feito através do link fornecido, permitindo que outros interessados visualizem o modelo e, potencialmente, contribuam com suas próprias ideias ou melhorias.

### Considerações Finais
Este projeto não só atende a uma necessidade prática do autor, mas também revela uma abordagem proativa e inovadora para a criação de soluções personalizadas em um contexto de eletrônica e tecnologia DIY (faça você mesmo). Ao fornecer um modelo open-source, o autor contribui para a comunidade de usuários do LimeSDR, incentivando a colaboração e a troca de ideias entre os entusiastas da tecnologia.
