Sobre o objeto 3D Mais Um Carro Magnetico Kossel

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

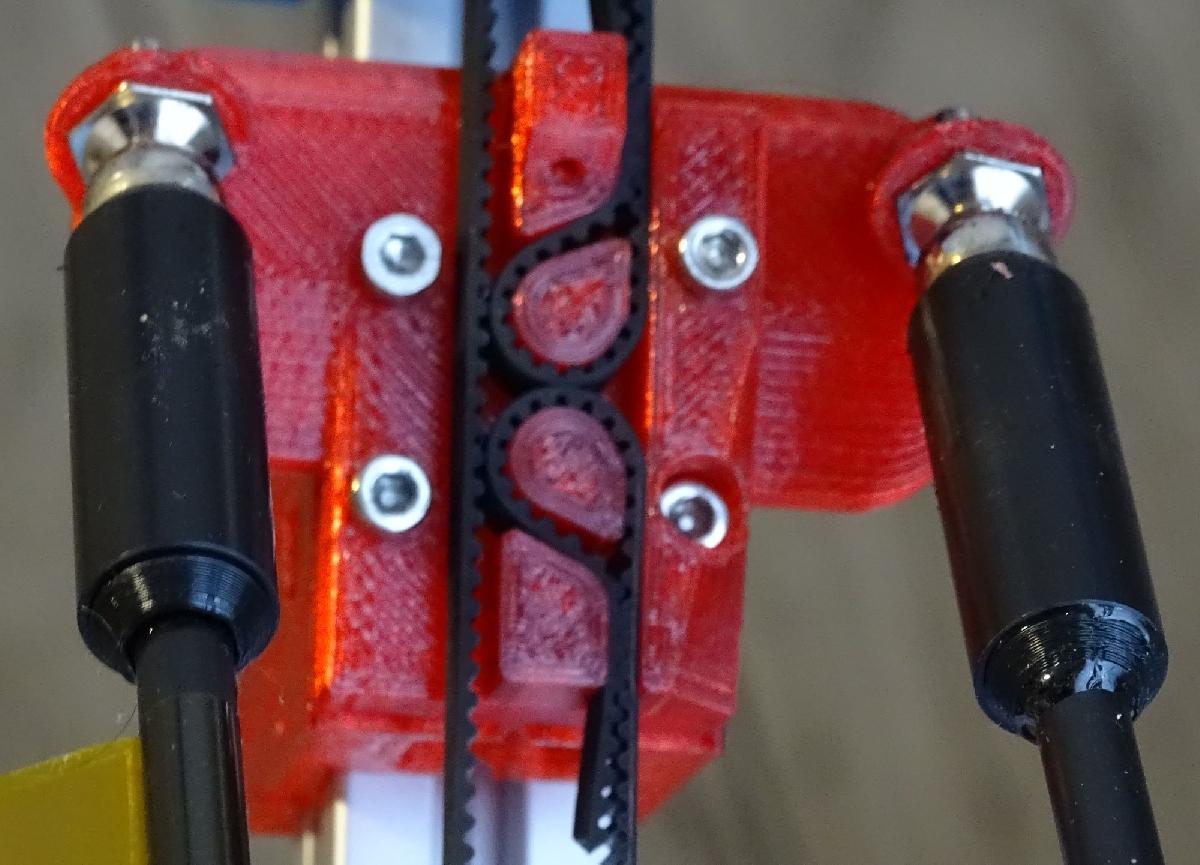

Mais Um Carro Magnetico Kossel foi projetado para Impressora 3D. Este e um remix do Carriage de Estudo Magnetico Kossel (https://www.thingiverse.com/thing:932959) por Tim Watson (tambem conhecido como wittmason), que por sua vez e um remix do Efetor de Corda de Primavera Mini Kossel e Carriage (https://www.youmagine.com/designs/kossel-mini-spring-string-effector-and-carriage) por Forerunnert. Ele faz as seguintes alteracoes:Distancia dos pinos esfericos -- A versao de Tim Watson colocou os pinos esfericos magneticos a 48,4 mm de distancia. Eu forneco varios arquivos .stl variantes para este design, com distancias de 48 mm, 51 mm (para combinar com meu Efetor Magnetico Parametrico Feio, https://www.thingiverse.com/thing:2819851), e 55 mm (para combinar com o Efetor Inteligente Delta da Duet3D). Voce pode fazer uma alteracao simples no OpenSCAD se precisar de algo diferente, conforme descrito em breve....Localizacao do furo de montagem -- Eu forneco dois conjuntos de localizacoes de furos de montagem: A mesma localizacao 20x20 que o original de Tim Watson, que deve funcionar com a maioria dos deslizadores; e uma disposicao 20x16, personalizada para funcionar com o Deslizadores DB Delta Printer 2020 (https://www.thingiverse.com/thing:984766) por DanBuro. Se voce quiser ou precisar de outra localizacao ou espacamento Y, veja abaixo....Porcas de pino -- Eu adicionei slots para segurar porcas com as quais fixar os pinos esfericos, em vez de dependerdo plastico para mante-los firmemente, o que na minha experiencia e pouco confiavel.Mais parametrico -- Eu movi alguns valores inline codificados de forma rigida para variaveis que podem ser mais facilmente localizadas e ajustadas no arquivo fonte self_locaking_carriage-v3.scad. Essas variaveis incluem tanto a distancia do pino esferico (rodSeparation, linha 18) quanto as localizacoes do furo de montagem Y (Z quando orientado para uso) (bottomScrewY e topScrewY, nas linhas 19 e 23, respectivamente). Apos fazer alteracoes, voce deve re-renderizar o design (F6 no OpenSCAD), e entao exportar um novo arquivo .stl com suas alteracoes.No total, eu forneco seis arquivos .stl: variantes de montagem 20x20 e 20x16 dos designs de 48 mm, 51 mm e 55 mm. Eu usei as variantes de 51 mm e 55 mm, mas nunca a versao de 48 mm, que estou fornecendo porque parece ser uma escolha comum de espacamento de haste para efetores. (Eu imprimi essa versao e verifiquei se os pinos esfericos podem ser devidamente fixados. A versao azul nas minhas fotos e esta impressao de teste.)O design original de Forerunnert foi feito para suportar uma mola magnetica redundante/emergencial baseada em mola, atraves do furo no centro superior do carriage. Eu nao estou usando esse recurso, mas deixei-o no lugar porque posso querer experimentar com um extrusor voador no futuro, e isso poderia ser um local de montagem util para ele. Nao faz mal se nao for usado.Para usar este design, voce tambem precisara, por carriage:2x bolas magneticas com montagens de pino -- Estas estao disponiveis na Ultibots, Filastruder e outros.4x parafusos M3 -- Tres deles devem ter 7 mm mais o comprimento necessario para agarrar o deslizadores; o restante deve ter 14 mm mais esse comprimento extra.2x ou 6x porcas M3 -- 2x para os pinos esfericos e 4x para os parafusos (assumindo que o design do deslizadores precise deles).
