Sobre o objeto 3D Macro Ferroviario

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

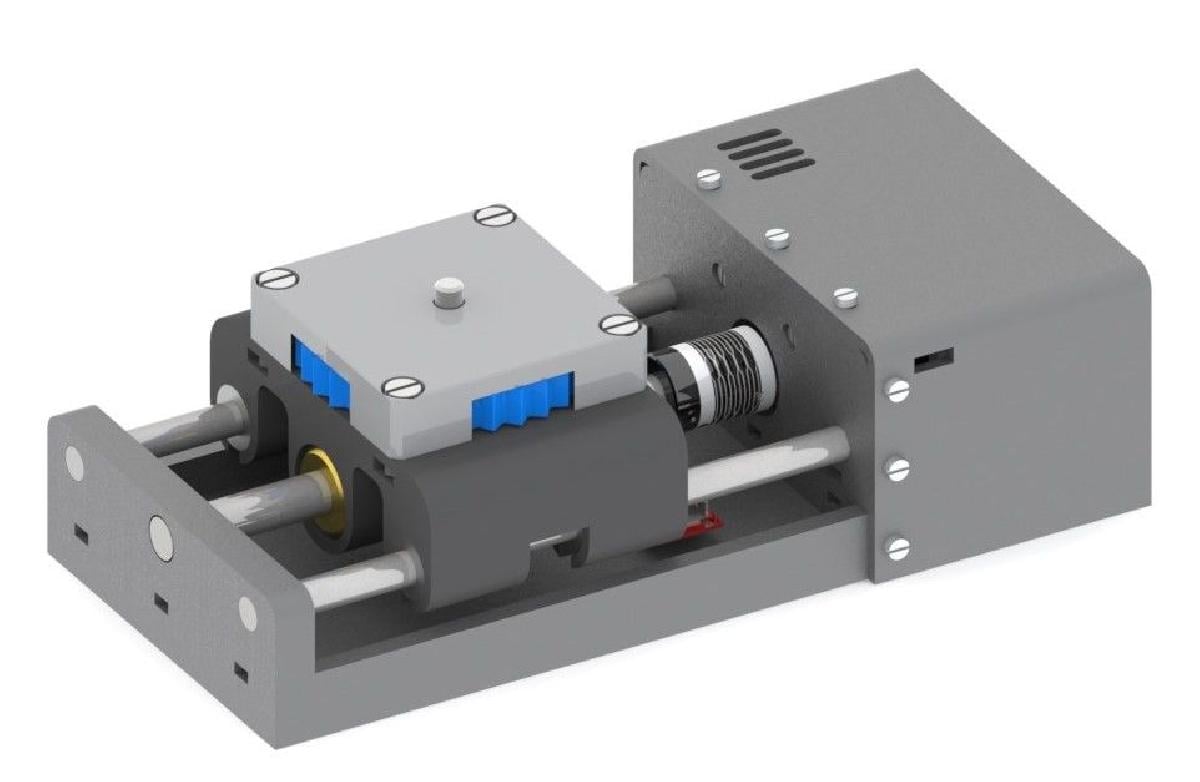

Macro Ferroviario foi projetado para Impressora 3D. Macro Rail para realizacao automatica de Stacker fotograficos em macrofotografia.A base possui uma porca embutida de W 3/4" para ser colocada no tripe.Igualmente, no carro existe um encaixe para colocar um parafuso w 3/4" para suportar a camera.O motor e a eletronica estao cobertos por uma tampa que forma dois compartimentos ao lado do motor. Um para a eletronica de controle e outro para o bluetooth.Neste caso, nao utilizamos ventilador, pois o motor nao precisa de muita potencia e o driver pode ser alimentado sem refrigeracao forcada.Um final de curso no sistema permite o home do sistema.Inclui duas versoes de carro, uma com dois rolamentos e outra com 4, para uso de acordo com o peso da camera. O de 2 rolamentos permite um maior percurso, por ser mais curto.Com um eixo trapezoidal de 2mm por volta e um driver de 1/32, o sistema permite uma resolucao de 0,3 um. Com um driver TMC2100 de 1/16 nos permitira 0,6 um com total silencio. Mais que suficiente para um bom macro.Nas fotos, a camera esta com uma lente x4 Nikon com profundidade de campo de 20um e com um Tanrom 60 Macro.Alem da impressao, faz falta um parafuso de avanco trapezoidal. http://es.rs-online.com/web/p/products/8625272/?tpr=1e uma porca redonda em aco http://es.rs-online.com/web/p/rodamientos-planos-tuercas/8625379/?origin=PSF_428577|accou em cobre http://es.rs-online.com/web/p/rodamientos-planos-tuercas/8625345/?origin=PSF_428577|accDois ou quatro LMU88 de acordo com o patim montado https://kitprinter3d.com/en/mechanical/60-rodamientos-lmu88.htmlIntroduzi uma melhoria, com uma roda que suporta o parafuso 1/4" para poder prendera camera sem necessidade de gira-la sobre a plataforma, pois na versao da fotografia, para rosquear a camera era necessario avancar previamente o Macro Rail. Para o controle do sistema pode-se usar um Arduino uno com a placa CNC SHIELD. E o grbl 1.1. O disparo da camera convem faze-lo atraves de um optoacoplador. Uploudei dois exemplos. Para poder controlar o equipamento sem fios, colocaria um bluetooth no conector da porta serial da SHIELD. Dado que o controle seria gcode. Pode-se usar um editor de textos para gerar o programa, embora eu ja tenha feito um APK para android para manusear o macro de forma mais simples.

Baixar

O modelo 3D chamado "Macro Ferroviário" foi projetado para facilitar a realização automatizada de empilhamentos fotográficos em macrofotografia. Este sistema é ideal para fotógrafos que buscam precisão e repetibilidade em suas capturas de imagem. Vamos explorar algumas características principais e considerações sobre o modelo.

### Características do Modelo

1. **Base de Montagem**:
- O modelo possui uma base equipada com uma porca embutida de 3/4" que permite sua fixação em um tripé, garantindo estabilidade durante o uso.

2. **Carro Móvel**:
- Há duas versões do carro: uma com dois rolamentos e outra com quatro. A escolha entre essas versões depende do peso da câmera que será utilizada. O carro de dois rolamentos, por ser mais curto, permite um deslocamento maior, enquanto o de quatro rolamentos oferece maior estabilidade para câmeras mais pesadas.

3. **Motor e Eletrônica**:
- O sistema é projetado com compartimentos para abrigar a eletrônica de controle e um módulo Bluetooth. A ausência de ventiladores é uma característica intencional, uma vez que o motor não exige muita potência e pode operar sem necessidade de resfriamento forçado.

4. **Sistema de Movimentação**:
- Utiliza um parafuso trapezoidal de 2mm por volta, permitindo uma resolução precisa de até 0,3 µm com um driver de 1/32. Alternativamente, com um driver TMC2100 de 1/16, a resolução fica em 0,6 µm, com operação silenciosa.

5. **Controle do Sistema**:
- O controle é viável através de um Arduino Uno com uma placa CNC Shield e o firmware GRBL 1.1. Para o disparo da câmera, recomenda-se o uso de um optoacoplador.

6. **Aprimoramentos**:
- Um recurso interessante é a inclusão de uma roda que suporta um parafuso de 1/4", permitindo a fixação da câmera sem necessidade de girá-la sobre a plataforma. Isso facilita o ajuste e a montagem da câmera, economizando tempo em sessões de fotos.

### Materiais Necessários
Além da impressão do modelo, alguns componentes externos são necessários:
- Parafuso de avanço trapezoidal (2mm por volta).
- Porca redonda (em aço ou cobre).
- Rolamentos LMU88 (dois ou quatro, dependendo do carro escolhido).

### Considerações Finais
O "Macro Ferroviário" é um projeto versátil e acessível, adequando-se a diversos tipos de câmeras e setups fotográficos. A utilização de um controle Bluetooth e a possibilidade de programar o sistema via G-code adicionam uma camada de conveniência, permitindo que os fotógrafos executem empilhamentos de forma autônoma e criativa. Com a precisão que o sistema oferece, é ideal para trabalhos que exigem detalhe e clareza na macrofotografia.
