Sobre o objeto 3D Luz de Bico FlashForge V2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

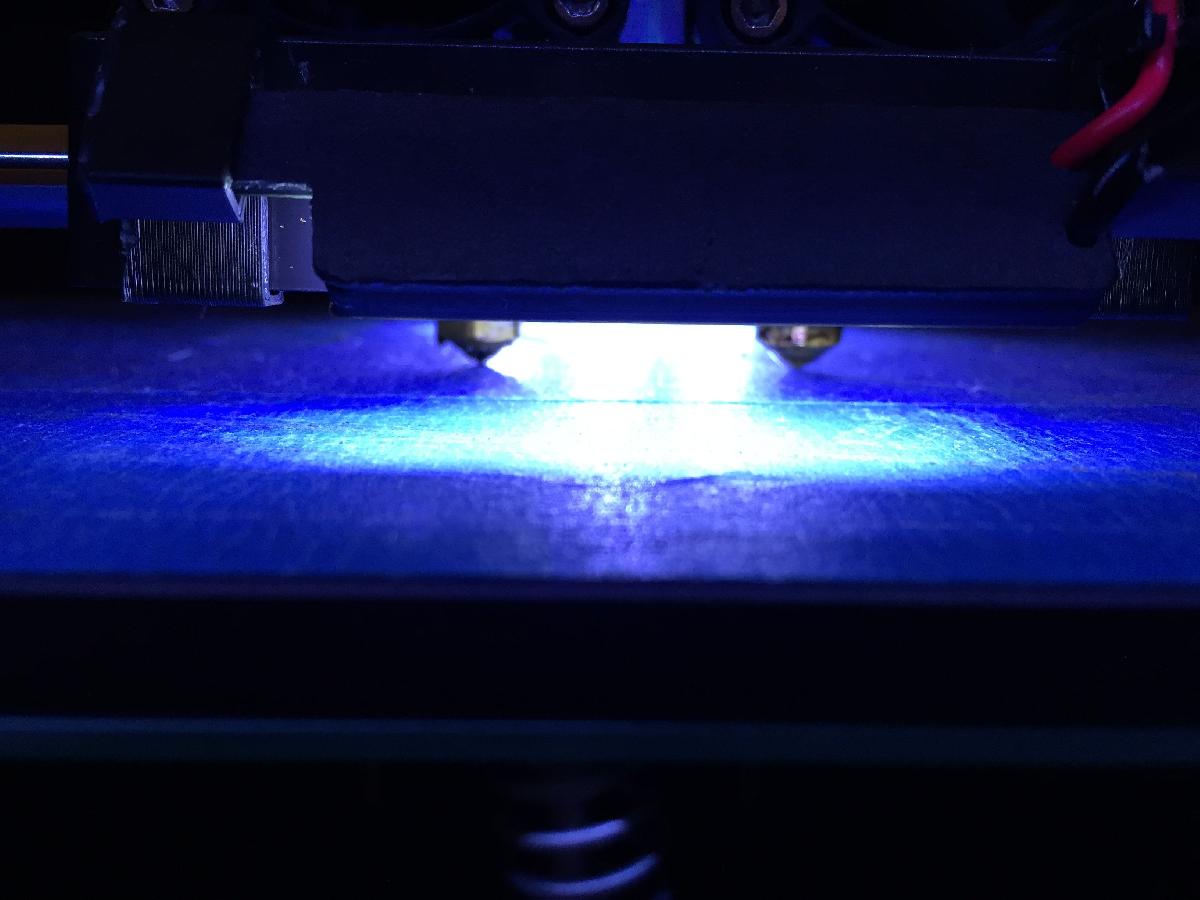

Luz de Bico FlashForge V2 foi projetado para Impressora 3D. Esta e a versao 2 da minha luz de bico. Ela usa dois segmentos de fita LED de 12V conectados em serie a fonte de 24V por meio de um fusivel de 100mA. Os LEDs frontais e traseiros iluminam a area sob o bico, permitindo que voce veja claramente as camadas que estao sendo impressas. Os suportes traseiros da fita sao finos para nao prendernos guias do eixo Z traseiro. Os suportes sao projetados para encaixar no carro do bico, de modo a nao exigir modificacoes permanentes.Pecas2 x segmentos de LED. Eu cortei 2 de um rolo no e-Bay. "Super Bright White LED Strip Light Waterproof 5m 12V 5050 SMD Flexible 300LED"Suporte de fusivel em linha.Fio de conexao2 x conectores de 2 pinos, se voce quiser torna-los facilmente removiveis. Eu usei Jaycar PT4452.Lembre-se de conectar os 2 LEDs em serie e NAO em paralelo, pois a fonte e de 24V e os LEDs sao de 12.

Baixar

O modelo 3D intitulado "Luz de Bico FlashForge V2" é uma solução inteligente e prática para aumentar a visibilidade nas impressões 3D, particularmente para que o usuário possa observar melhor as camadas sendo formadas sob o bico da impressora. Esta versão 2 do projeto possui algumas melhorias em relação à anterior, destacando-se pela facilidade de instalação e pelo design que evita interferências mecânicas.

### Descrição do Modelo

A luz de bico é composta por duas faixas de LED de 12V, que são conectadas em série a uma fonte de 24V por meio de um fusível de 100mA. Esse arranjo garante que a área sob o bico da impressora seja iluminada de forma eficaz, permitindo uma melhor visualização do processo de impressão. Os LEDs são posicionados na parte frontal e traseira, criando uma iluminação equilibrada.

### Design e Funcionalidade

Os suportes traseiros para as fitas de LED foram projetados para serem finos, evitando que se prendam nas guias do eixo Z traseiro da impressora. Isso é crucial para a operação sem interrupções durante a impressão. Além disso, o suporte é desenvolvido de maneira a se encaixar no carro do bico sem a necessidade de fazer modificações permanentes na impressora, facilitando a instalação e a remoção, se necessário.

### Componentes Necessários

Para a montagem da luz de bico, o autor indica os seguintes componentes:

1. **2 x Segmentos de LED:** São tiras de LED com alta luminosidade e resistência à água. O autor recomenda adquirir as fitas de LED "Super Bright White LED Strip Light Waterproof 5m 12V 5050 SMD Flexível" disponíveis no eBay.

2. **Suporte para fusível em linha:** Essencial para a proteção do circuito, garantindo que a instalação não cause danos à fonte de alimentação ou aos LEDs.

3. **Fios de conexão:** Necessários para a ligação entre os componentes.

4. **2 x Conectores de 2 pinos:** Para que a montagem possa ser desfeita de forma rápida e prática, caso seja preciso. O autor menciona que utilizou os conectores Jaycar PT4452.

### Instruções Importantes

É vital observar que os LEDs devem ser conectados em série e não em paralelo, uma vez que a fonte de alimentação é de 24V e os LEDs são de 12V. Essa instrução garante que os LEDs funcionem corretamente e evita danos aos componentes durante a operação.

### Conclusão

O modelo "Luz de Bico FlashForge V2" é uma adição valiosa para qualquer entusiasta de impressão 3D que busque melhorar a experiência de visualização durante as impressões. Com um design bem pensado e componentes acessíveis, ele representa uma forma prática de aprimorar o monitoramento do processo de fabricação em 3D.
