Sobre o objeto 3D Logitech X56 MOD Ciclico

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

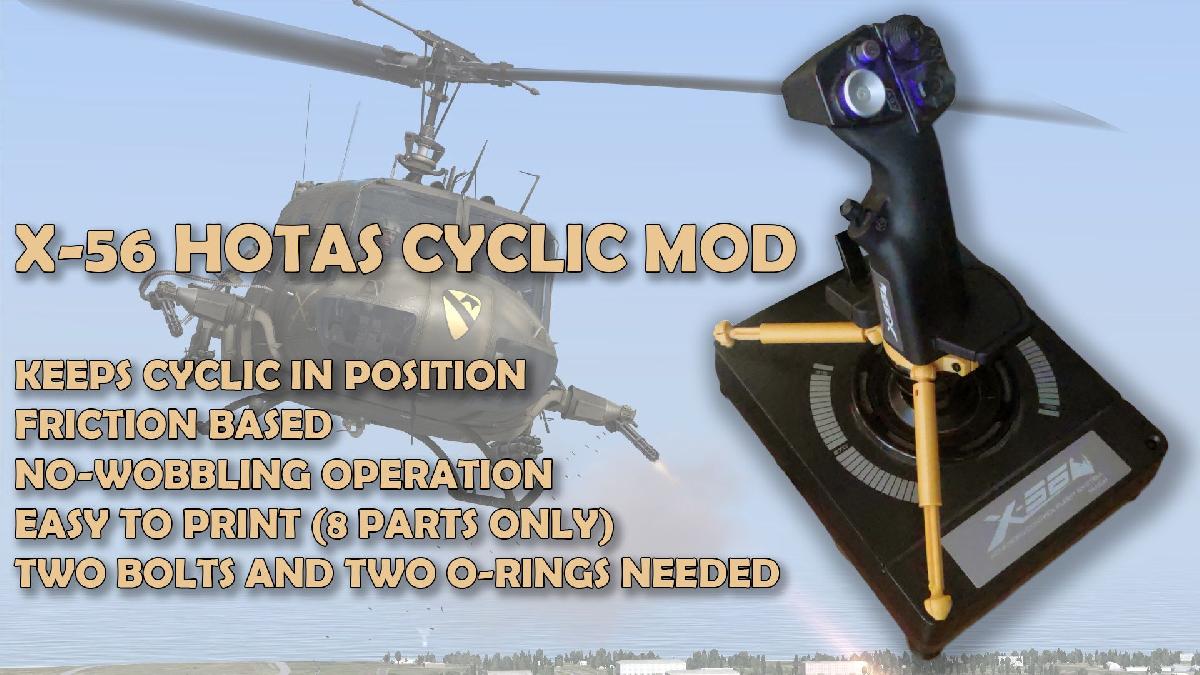

Logitech X56 MOD Ciclico foi projetado para Impressora 3D. Esta e a minha abordagem para conseguir voar helicopteros corretamente no DCS ou no Flight Simulator. O sistema e bastante simples, ele usa alguns amortecedores de movimento, cilindro e pistao, e a forca que mantem o manche na posicao e a friccao causada por um O-Ring interno. Dessa forma, a forca e aplicada uniformemente e nao ha oscilacoes ou movimentos estranhos.Pode ser montado e removido rapidamente para voltar a voar com asas fixas (basta retirar a base do anel, colocar a mola de volta e afastar os amortecedores ou remove-los completamente). Nenhuma alteracao permanente no manche e necessaria.Quais pecas voce precisaO MOD funciona muito bem com apenas dois amortecedores; no inicio eu pensei em 4 eixos, mas com dois funciona muito melhor (para mim). Se voce tiver extensoes para o manche, talvez precise de mais forca e 4 deles possam ser necessarios, mas para montagem em desktop ou cadeira, dois sao mais do que suficientes.Inclui duas variacoes do pistao, uma chamada Smooth e a outra a regular. A regular funcionara melhor se a sua impressora nao deixar marcas de camadas e voce usar uma altura de camada realmente fina (abaixo de 0,1), elas sao impressas verticalmente. As smooth sao as que eu uso, pois sao impressas de forma plana, nao ha barulho e sensacao de “serragem” ao operar o manche. Recomendo comecar com as smooth.Entao, voce precisara imprimir:Os dois aneisDois pinos para fixar o amortecedor na base do mancheDois cilindrosDois pistoes (smooth ou regular)O que mais voce precisaVoce provavelmente ja tem algumas dessas coisas em casa, mas se nao, pode encontra-las facilmente em sua loja de materiais de construcao ou online na sua loja de conveniencia. Eu sempre tenho a mao uma caixa com uma grande mistura de O-rings e um monte de parafusos e porcas M4 e M3 de diferentes medidas, isso e bastante util. Entao, voce precisara apenas disso:O-Rings de 8,5 mm OD x 4,5 mm ID x 2 mm CS, acho que sao chamados de O-Ring M2x4,5. Cada amortecedor precisara de um, dois se voce quiser mais friccao.Dois parafusos e porcas M3 para montar o anel na posicaoLubrificante espesso para os pistoes e as juntas esfericas (isso e importante para manter as coisas funcionando suavemente)Como montarSiga estes passos faceis:Lubrifique as juntas esfericas, ambos os pinos e aneisInsira os pistoes nas juntas esfericas dos pinosInsira os cilindros nas juntas esfericas dos aneis. A posicao que voce ve na imagem e a que funciona melhor para mim, que e dois cilindros em um dos aneis (cilindros no lado esquerdo do meu manche)Coloque os O-Rings nas pontas dos pistoes (voce tem dois espacos, pode adicionar dois O-Rings se achar que nao ha muita resistencia ao movimento)Lubrifique os O-Rings e o corpo do pistao e insira-os nos cilindrosRemova a mola do manche e monte a alca sem a molaParafuse os dois aneis na posicao, ha uma pequena trava nos aneis, isso vai para cima e impede que o anel se mova para baixo do mancheInsira os pinos na base do manche, voce pode usar fita ou qualquer outro meio para mante-los na posicao se achar que estao muito soltos. Se voce estiver usando parafusos para fixar a base do manche na sua montagem de cockpit, precisara de uma medida diferente para manter as juntas esfericas dos pinos na posicao, seja criativo! :)Se voce esta acostumado a centralizar manuais e a falsa regulagem, levara um tempo para se acostumar com isso, mas assim que passar algumas horas em seu huey... voce achara perfeito para asas rotativas, voce nunca voltara a usar manuais acionados por mola para seus helicopteros!Aqui voce pode ver um video rapido do manche em acao: https://www.youtube.com/watch?v=uCa7xKkc2Lc

Baixar

O arquivo "Logitech X56 MOD Cíclico" é um projeto interessante para entusiastas de simulação de voo, especialmente para quem deseja aprimorar sua experiência com helicópteros em simuladores como DCS ou Flight Simulator. A proposta é criar um modificador para o joystick (cíclico), fundamentado em um sistema que usa amortecedores de movimento, cilindros e pistões.

### Descrição do Projeto

O MOD se destaca pela sua simplicidade e eficácia. Ao empregar amortecedores e fricção proporcionada por um O-Ring interno, o sistema aplica força de maneira uniforme, eliminando oscilações indesejadas e proporcionando uma sensação mais realista durante o voo. Além disso, a facilidade de instalação e remoção torna essa modificação bastante prática, permitindo que o usuário retorne rapidamente ao modo de voo tradicional com asas fixas.

### Componentes Necessários

Para a construção do MOD, o utilizador precisará imprimir algumas peças:

- **Dois anéis**: que servem como suporte para os pistões.
- **Dois pinos**: para fixar os amortecedores à base do joystick.
- **Dois cilindros**: parte do mecanismo de movimento.
- **Dois pistões**: disponíveis em duas versões (suave e regular), sendo a versão suave recomendada para melhores resultados.

Além das peças impressas, outros materiais são necessários:

- O-Rings de 8,5 mm OD x 4,5 mm ID x 2 mm CS.
- Parafusos e porcas M3.
- Lubrificante espesso, essencial para um funcionamento suave do mecanismo.

### Instruções de Montagem

A montagem requer seguir alguns passos simples:

1. Lubrificar as articulações esféricas e os pinos.
2. Inserir os pistões e cilindros nas articulações adequadamente.
3. Colocar os O-Rings nas extremidades dos pistões, utilizando um ou dois para maior fricção.
4. Montar a alça do joystick sem a mola original.
5. Fixar os anéis no lugar apropriado e inserir os pinos na base.

Essa modificação pode exigir um período de adaptação, principalmente para aqueles que estão acostumados a sistemas de centralização tradicionais, mas aparentemente proporciona uma experiência de voo superior em simuladores de helicópteros.

### Considerações Finais

Esse MOD para o Logitech X56 é uma excelente solução para quem busca otimizar sua experiência de simulação aérea. Ele não requer modificações permanentes no joystick, o que preserva o equipamento original para usos diversos. A combinação de tecnologia de impressão 3D e componentes mecânicos acessíveis possibilita que entusiastas construam uma solução personalizada de forma relativamente simples. Para visualizar o produto em ação, um vídeo demonstrativo está disponível, mostrando como o cíclico opera com o modificador implementado.

Tal projeto não só oferece uma forma de personalização, mas também uma oportunidade para aprender mais sobre mecânica e engenharia, além de aprimorar as habilidades no simulador.
