Locomotiva Hectorrail 141 atualizada para a OS Railway

Engenhoca

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Locomotiva Hectorrail 141 atualizada para a OS Railway

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

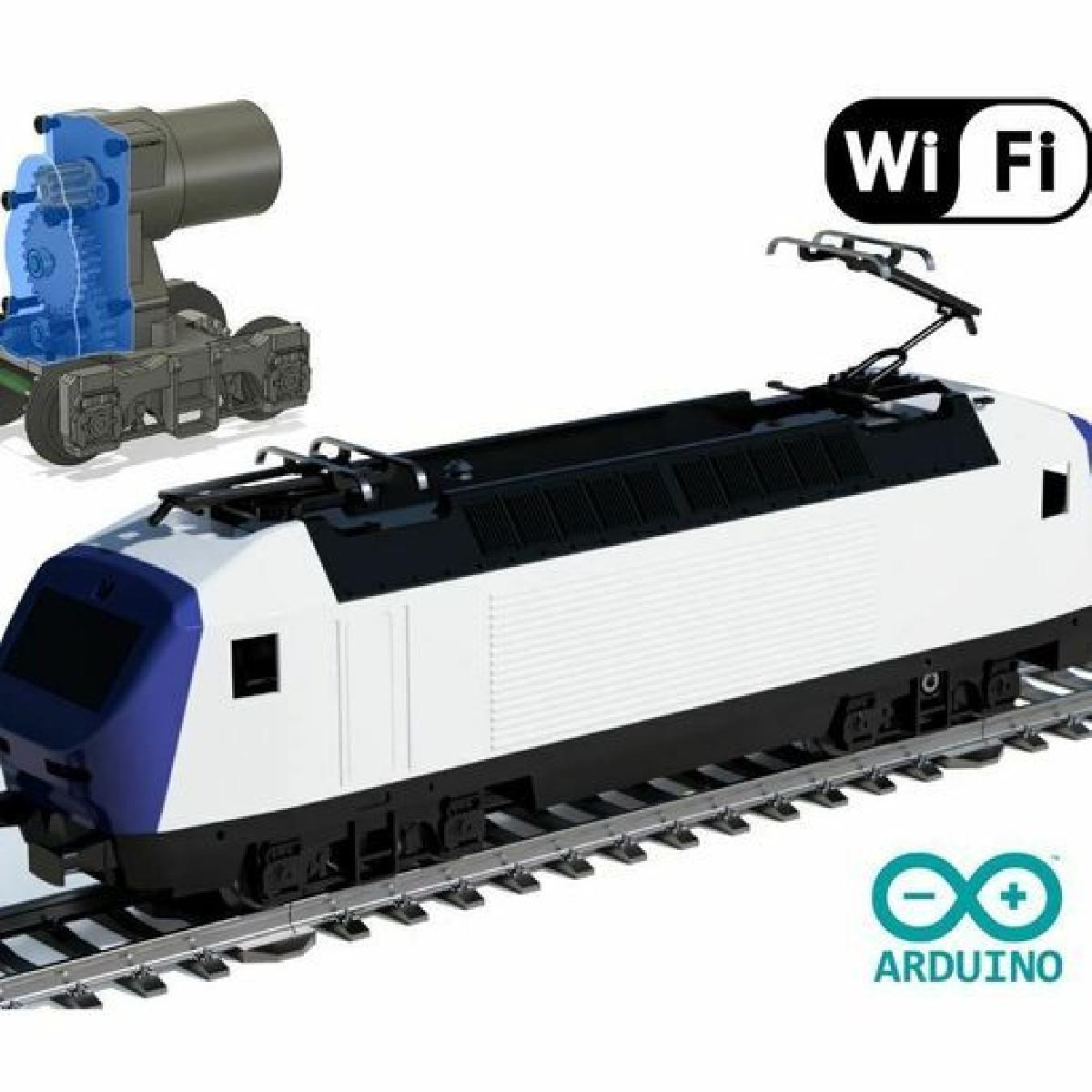

Locomotiva Hectorrail 141 atualizada para a OS Railway foi projetado para Impressora 3D. Esta e uma versao atualizada da locomotiva Hectorrail 141 do sistema OS-Railway totalmente imprimivel em 3D. A principal diferenca entre a versao antiga e esta e o bogie do motor, que e projetado para motores DC de 24mm amplamente disponiveis, sem gearbox. Em vez disso, a reducao e alcancada usando um conjunto de engrenagens impressas em 3D, resultando em uma reducao de 10:1. O bogie do motor e uma versao modificada da caixa de cambio desenvolvida para a locomotiva GP38. A velocidade recomendada nas rodas e de cerca de 500rpm, entao uma velocidade nominal de cerca de 5000rpm no motor e adequada. (Lembre-se de que um motor de 12V com 10.000rpm funcionara a 5000rpm em 6V). O bogie do motor e preso ao chassi usando uma junta esferica, o que significa que ele pode girar e inclinar em todas as direcoes, enquanto o bogie frontal e limitado em inclinacao lateral. Essa configuracao permite que a locomotiva mantenha melhor a tracao em inclinacoes curvas. Nota! Se voce nao quiser se aprofundar na eletronica, use um controlador de velocidade (ESC) para carros RC e, dessa forma, controle a locomotiva com um sistema RC padrao. Com algumas modificacoes, voce pode conseguir usar tambem um motor brushless de carro RC, mas lembre-se de que eles geralmente sao muito poderosos e aquecem muito, o que pode derreter as engrenagens! Pesquise no eBay e em sites semelhantes por motores DC de 24mm e voce encontrara muitas opcoes. Busque em torno de 5000rpm a 6V para que voce possa usar 4 pilhas AAA em serie ou 2 celulas lipo em serie. Dica: se voce nao conseguir encontrar um controlador de velocidade adequado e tiver servos RC de tamanho padrao sobrando, pode extrair a eletronica e cortar o fio do motor dos servos. Lembre-se de manter o potenciometro conectado! Solda os fios do motor ao grande motor do trem e gire o potenciometro para que fique aproximadamente no meio de seu curso de rotacao e inicie o sistema RC. O motor provavelmente comecara a girar, entao utilize a funcao de ajuste central (ou gire o potenciometro) para encontrar o ponto em que ele esteja parado. Isso significa que a eletronica do servo "pensa" que o servo esta na posicao desejada. Agora voce pode fazer o motor girar para frente e para tras usando o canal do servo. Diferentes servos sao projetados para correntes diferentes, entao isso nao funcionara com um micro servo, pois a eletronica provavelmente nao e potente o suficiente, mas um servo padrao maior provavelmente sera potente o suficiente. Especialmente se voce tiver um servo antigo com a caixa de cambio quebrada, isso pode ser uma maneira de dar uma nova vida a ele! O codigo Arduino fornecido e destinado a ser usado com uma placa NodeMCU, que e uma placa de microcontrolador com capacidade Wifi baseada no ESP8266. No entanto, o codigo tambem deve funcionar com placas ESP32, embora nao tenha sido testado. No codigo, voce pode alterar o nome do ponto de acesso wifi. Ao conectar-se com seu telefone, insira o seguinte IP no campo de endereco do navegador da web: 192.168.4.1, entao uma pagina da web sera exibida com os controles. Se nada acontecer, pode ser devido a celulares frequentemente se desconectarem quando percebem que nao ha internet no wifi, entao voce pode precisar se reconectar novamente. Os ESP8266 e ESP32 sao dispositivos muito capazes e o codigo fornecido aqui e apenas um exemplo minimo. O bogie do motor possui duas configuracoes basicas, uma com eixos de 2mm na caixa de cambio e sem rolamentos. A outra e para eixos de 3mm e rolamentos de esferas. Rolamentos recomendados: MR63ZZ (3mm interno, 6mm externo, 2,5mm de largura). Uma dica: voce pode imprimir a versao destinada a rolamentos e imprimir rolamentos ficticios em PLA 3D Fila, eles durarao surpreendentemente mais e quando se desgastarem, voce podera substitui-los! Montagem da caixa de cambio: https://www.youtube.com/watch?v=R-4TSTSmNh4 Os mais observadores podem ver que o quadro do bogie e diferente no video e na vista explodida, porque ele mostra a versao GP38 um pouco maior, mas a funcao e a mesma. Nota sobre os bogies: Quando em curvas apertadas, eles sao muito limitados em termos de inclinacao, entao se voce fizer um layout com uma inclinacao para esta locomotiva, e recomendavel ter trilhos retos no inicio e no fim da inclinacao para evitar que os bogies atinjam o chassi. Ao rodar em linha reta, os bogies tem mais espaco para inclinar.
