Locomotiva de carga inspirada na EMD GP38/39 para a OS Railway

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Locomotiva de carga inspirada na EMD GP38/39 para a OS Railway

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

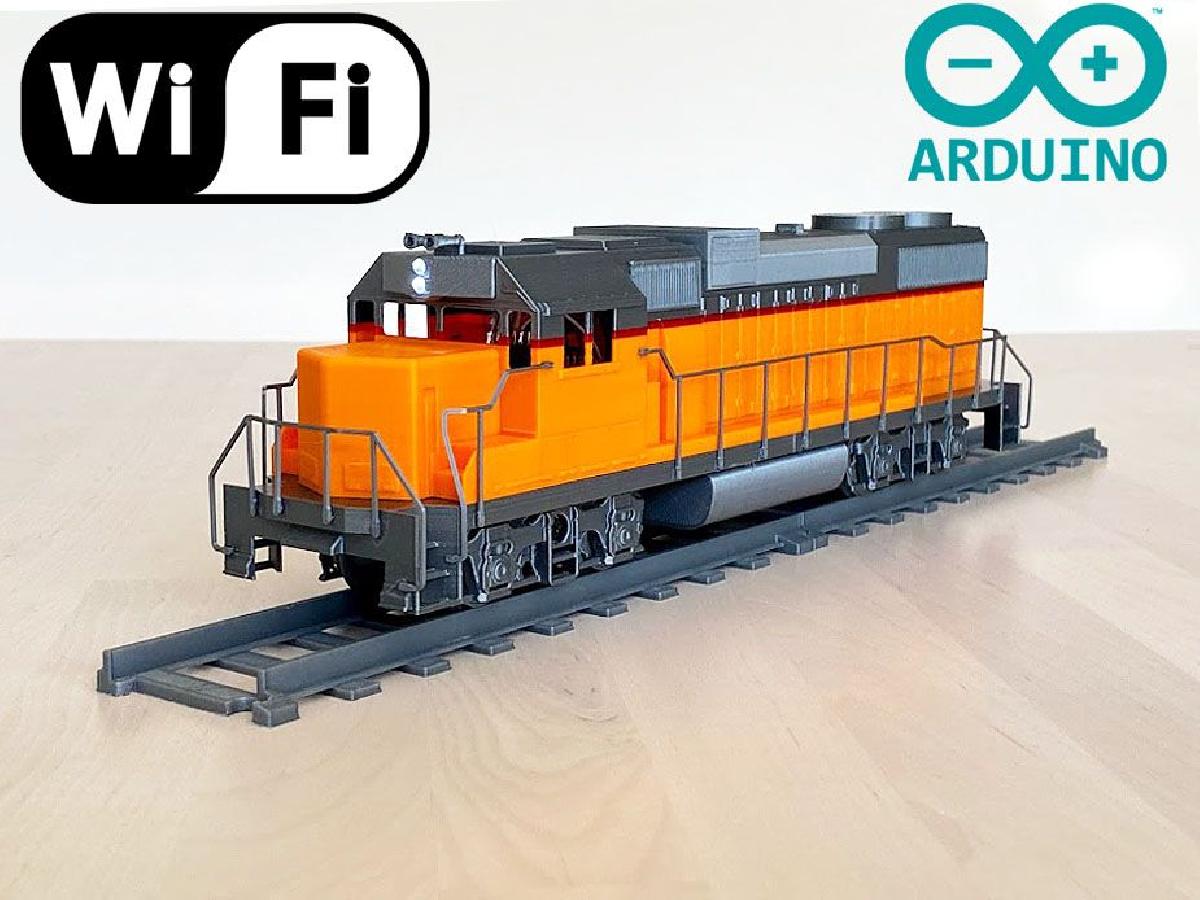

Locomotiva de carga inspirada na EMD GP38/39 para a OS Railway foi projetado para Impressora 3D. Esta e uma locomotiva de carga totalmente impressa em 3D para o projeto OS-Railway.Leia mais sobre o projeto aqui:http://depronized.com/2018/02/13/presenting-the-os-railway-system-fully-3d-printed-model-train-system/Esta locomotiva possui um bogie de motor atualizado capaz de lidar com motores muito maiores do que os designs anteriores. Em vez de dependerde uma caixa de cambio externa, este design tem uma relacao de engrenagem de 10:1 embutida, o que significa que voce pode opera-lo com um motor escovado ou sem escovas de tamanho 380 padrao. Isso significa um diametro de ate 28 mm e o pinhao tem um furo de 2,3 mm, mas pode ser perfurado ate 3 mm sem problemas.Imprima sem suporte, mas certifique-se de que a deteccao de pontes esta ativada. Os corrimaos foram projetados para serem curvados apos a impressao. Acho que voce vera como eles devem ser curvados quando tiver as pecas diante de voce. Use gotas de cola CA para garantir que o corrimao fique firmemente preso.Para eletronicos, veja a pagina do Hectorrail 141:https://www.thingiverse.com/thing:2575667Este projeto requer o seguinte hardware:Motor: motor DC de 28 mm. Procure no eBay, ha muitos motores DC de 28 mm baratos para carros/botes RC. Eles geralmente tem um eixo de 2,3 mm adequado para esta caixa de cambio. Voce tambem pode usar um motor brushless de 28 mm, mas nesse caso voce precisa adaptar os eletronicos de acordo. Nesse caso, voce pode usar uma saida digital na NodeMCU para enviar um sinal de servo para um ESC RC padrao.4 eixos de roda de 3 mm de espessura e 44 mm de comprimento (fibra de carbono funciona bem)1 eixo de conexao de 3 mm de espessura e 42 mm para fazer o bogie do motor 4wd.2 eixos de 2 mm ou 3 mm de espessura e 16 mm de comprimento para a caixa de cambio, seja fibra de carbono ou aco.Rolamentos de esferas 6 mm OD 3 mm ID 2,5 mm de espessura.Rolamentos SMR63ZZ funcionam bem. Voce precisa de pelo menos 10 pecas para os bogies e mais 4 pecas se quiser usar rolamentos na caixa de cambio. Isso nao e necessario, pois a caixa de cambio pode ser construida apenas com eixos de 2 mm e sem rolamentos. Existem duas versoes da caixa de cambio incluidas, uma para uso com rolamentos e outra sem.Alem dos parafusos mostrados na vista explodida, o seguinte e necessario:8 pecas M2x16 - 25 (para fixar o corpo no chassi, ou voce pode colar).Para o bogie dianteiro:2 pecas M3x121 peca M3x14Use aneis O ou pequenas borrachas nos rodas motrizes para garantir que voce tenha tracao suficiente.Se voce quiser luzes, ha furos de 3 mm para duas luzes na frente e duas atras.Veja o esquema na pagina do Hectorrail 141 vinculada acima.Para mais perguntas e discussoes, visite meu forum: http://depronized.com/board/Atualizacao 2020-08-11 - adicionado uma engrenagem que estava faltando nos STL pre-montados do bogie motorizado. Uma das duas "Engrenagem de 11t eixo de roda" estava faltando, no entanto, esta presente no arquivo zip com pecas individuais, entao voce nao precisa reimprimir o bogie inteiro.
