Sobre o objeto 3D Locomotiva BB Fauvet Girel (tipo tardio) H0

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

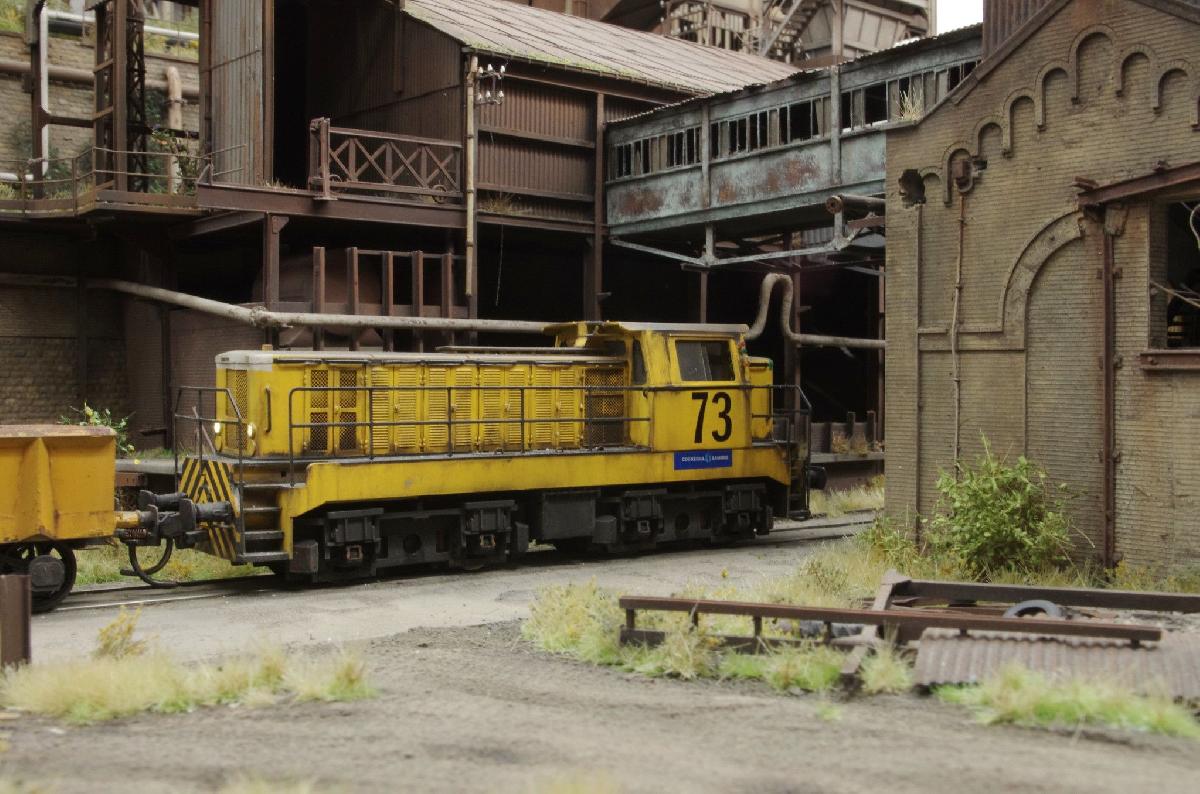

Locomotiva BB Fauvet Girel (tipo tardio) H0 foi projetado para Impressora 3D. Locomotiva Fauvet Girel BBEsses manobradores diesel-eletricos foram usados por muitas empresas e ferrovias privadas na Franca, Belgica e Luxemburgo. Ha alguns anos, fiz duas locomotivas desse tipo usando plastico usinado em CNC e pecas de metal gravadas. Fazer elas funcionarem foi relativamente facil, pois foram projetadas para usar o motor e os bogies da Roco DB V100 (BR 211). Por causa disso, achei que seria legal recuperar os antigos desenhos 2D e transforma-los em um modelo 3D para que voce possa imprimir sua propria Fauvet Girel e motoriza-la com relativamente pouco esforco. Tambem forneci pecas para um modelo de exposicao caso voce queira coloca-lo em uma vitrine ou se vai apenas ficar em uma oficina.Ao projetar meus modelos alguns anos atras, logo percebi que nenhuma dessas locomotivas e identica. Estou fazendo o upload delas como um modelo generico de “inicio” e “tarde”, mas todas as pecas sao intercambiaveis, entao voce pode misturar e combinar se quiser construir uma locomotiva especifica. Algumas coisas a se observar:bogies com molas de lamina visiveis ou placas parafusadasarea da viga do buffer. Algumas sao de altura total, outras sao um pouco mais baixas. As formas das vigas do buffer parecem estar espalhadas por ai… Eu apenas escolhi duas versoes que parecem ser bastante comuns.Capo longo: alem das inumeras variacoes nas portas e grelhas de ar (novamente, eu apenas escolhi 2 versoes que parecem ser comuns), parece haver basicamente uma versao inicialcom 6 capas na parte superior e uma versao posterior com 3.Capo curto: liso ou com persianasCabine: Eu notei uma versao baixa (faixa abaixo da janela alinhada com o corrimao) e uma versao ligeiramente mais alta com a faixa acima do corrimao. (sem mencionar cabines muito mais baixas em uso em siderurgicas francesas, mas ignorei essa versao pois tambem tem um quadro completamente diferente)Montagem:Bogies: remova os bogies da Roco V100 do quadro, remova a tampa do engrenagem inferior, retire os eixos, troque o detalhe do bogie da Roco pelo detalhe do bogie Fauvet.Como as captacoes de energia estao ligadas ao detalhe do bogie da Roco, voce tera que fazer algumas novas captacoes de energia usando fio de metal, basta coloca-las pelo pequeno buraco na parte do bogie Fauvet, soldar um fio a elas e cola-las no lugar. Rodas de volta, parafuse a tampa da engrenagem novamente e os bogies estao prontos.Chassi:Retire o motor da Roco V100, remova os inserts de plastico nos volantes para os eixos de transmissao e remova os volantes do eixo do motor. Esses muitas vezes nao sao muito cooperativos, entao geralmente os aqueco com um macarico, apontando a chama para longe do motor. Como o motor tem pecas plasticas, isso e sempre complicado.Depois de remover os volantes, coloque o motor no chassi, coloque os bogies no lugar tambem (deixe uma porca M2 no buraco hexagonal no chassi e fixe o bogie com um parafuso M2 de 15 mm. Se voce nao perdeu a mola que a Roco colocou entre o parafuso do bogie e o bogie, coloque isso tambem) e verifique quanto dos eixos do motor e dos eixos das worm dos bogies precisam ser cortados para fazer com que os eixos de transmissao se encaixem novamente. Meca duas vezes, corte uma vez. Agora conecte as captacoes de energia ao motor e realize muitos testes para garantir que os eixos de transmissao estao funcionando bem e tudo opera suavemente.Chassi falso:Coloque alguns eixos com rolamentos de pontos de comprimento 24,5 mm nos bogies falsos, adicione captacoes de energia se quiser caso queira colocar luzes na locomotiva ou algo assim, entao parafuse os bogies ao chassi. (porca M2 no buraco hexagonal no chassi, parafuso M2 de 15 mm)Corpo:Nao ha muito a relatar aqui. Escolha as pecas disponiveis para fazer um corpo que voce goste, aproveite o sanduiche de merda de dobrar uma quantidade infinita de corrimaos e coloque tudo junto. Coloque o interior plano na cabine se voce construir uma locomotiva motorizada, ou o interior de altura total se for um modelo de exposicao.Eletronica:Bem, voce esta basicamente por conta propria aqui. Algumas dicas de como eu fiz: Fiz um plugue de 4 pinos no chassi, com fios de energia da trilha e do motor. Isso e bastante conveniente, pois voce pode sempre testar analogicamente seu chassi conectando os trilhos aos fios do motor. Todo o material digital vai no corpo, entao voce pode apenas colar toda a fiacao de LED, decodificador, stay alive etc no lugar no corpo e voce conecta apenas o plugue de 4 pinos ao chassi.Coloquei o decodificador na parte superior do capo longo, todo o caminho ate a frente, a placa stay alive do ESU powerpack na parte superior do capo curto e removi o capacitor dessa placa e coloquei ao lado da cabine. (ao conectar o capacitor de volta a placa, note a polaridade!)Em seguida, enfiei folha de chumbo em cada canto possivel.Acopladores:Mantive as coisas muito basicas aqui, apenas um bolso de acoplador nem fixo na viga do buffer. Funciona bem para os acopladores Kadee 17 que usei.Corrimaos:Ha gabaritos de soldagem incluidos nos arquivos de impressao, dobre algum fio de latao de 0,4 ou 0,5 mm na forma correta, coloque-o no gabarito com alguma fita adesiva, solda quando estiver feliz. Na realidade, os corrimaos estao todos no mesmo plano, mas isso tornaria uma verdadeira porcaria para soldar, entao os gabaritos sao configurados para soldar a segunda barra horizontal atras das barras verticais. Para ser honesto, nao tenho ideia de quao bem um gabarito impresso funcionara, mas tentei algumas impressoes de resina com um ferro de solda e pareciam lidar bem com o calor.Inclui tambem um dxf com as partes gravadas que utilizei, caso voce tenha acesso a esse tipo de tecnologia, provavelmente sera a maneira mais facil de fazer isso.Algumas fotos dos meus fauvets de plastico usinados em CNC para inspiracao:https://flickr.com/photos/floris_dilz/albums/72157719526613555Bem, isso e tudo. Boa sorte e divirta-se!
