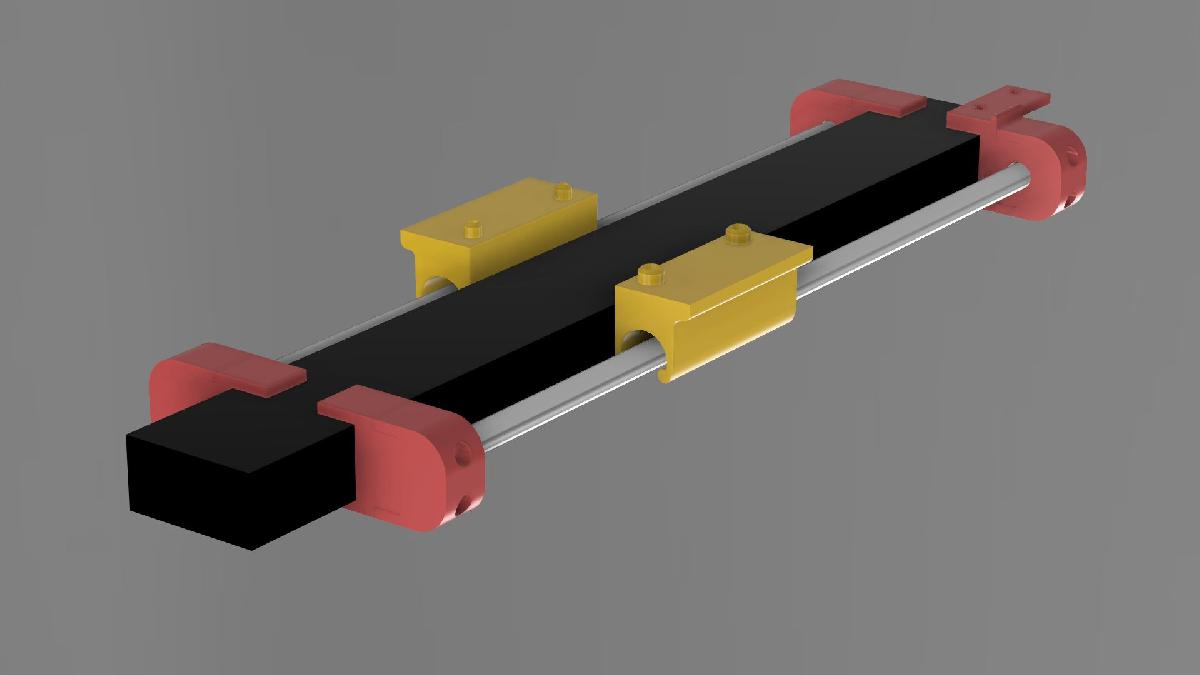

Sobre o objeto 3D LK4 U30 pro carrinho Y igus / lm8UU

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

LK4 U30 pro carrinho Y igus / lm8UU foi projetado para Impressora 3D. ainda em processo de melhoriaEsta e a minha versao para substituir os rolamentos do eixo Y que estao ou tortos ou desgastadosfacil de implementar. 15 horas de impressao e 10 minutos de montagem, nenhum suporte ou modificacao a ser feita na impressora.e necessario barras de 350mm em 8mm4 igus8 m3 10mm4 m4 8mm4 m3 18mm4 arruelas4 Tnutsmontagem :colocar os suportes de barra traseiros primeiro o mais fundo possivelcolocar os da frente o mais a frente no nivel do tensor (aquecendo e dobrando o plastico de parada, um modelo corrigido chegara mais tarde)colocar o suporte da frente (eles quebram nas linguetas, isso nao e importante)inserir as barras lisas com os igus de cada ladoaparafusar os caps em cima x4parafusar os trilhos Direito e Esquerdo na plataforma na direcao corretaclipe nos igusrecolocar a correiaaproveite para adicionar molas alem das amarelas 1.7x18x27, isso melhora a estabilidade e a fixacao da plataforma e mantem a plataforma aquecida plana.tambem recomendo colocar um isolante.nao hesite em pedir ajuda

Baixar

### Modelo 3D LK4 U30 Pro Carrinho Y Igus / LM8UU

**Introdução**

A impressão 3D revolucionou a maneira como protótipos, peças e componentes são fabricados. Um dos aspectos mais interessantes desta tecnologia é a capacidade de personalizar soluções específicas para problemas comuns em impressoras 3D. Este é o caso do modelo 3D "LK4 U30 Pro Carrinho Y Igus / LM8UU", uma peça projetada para substituir rolamentos do eixo Y de impressoras 3D, que muitas vezes ficam tortos ou desgastados ao longo do tempo. Este artigo detalha a utilidade, o processo de impressão e montagem, e as considerações sobre a fabricação e uso desta peça.

#### Descrição do Modelo

O arquivo "LK4 U30 Pro Carrinho Y Igus / LM8UU" é uma contribuição valiosa para a comunidade de impressão 3D, especialmente para os usuários de modelos específicos de impressoras. O autor descreve o modelo como uma solução fácil de implementar, que requer apenas 15 horas para imprimir e 10 minutos para montagem. Além disso, menciona que não são necessários suportes ou modificações na impressora.

O objetivo principal deste projeto é substituir os rolamentos do eixo Y, que frequentemente podem se tornar tortos ou desgastados, causando falhas na impressão e afetando a qualidade final dos produtos impressos. A proposta oferece uma alternativa que pode não apenas melhorar a funcionalidade, mas também aumentar a durabilidade do eixo Y.

#### Materiais Necessários

Para a implementação do modelo LK4 U30 Pro, o usuário precisará de uma lista específica de materiais. Esses são:

1. **Barras de 350 mm em 8 mm** – Este tipo de barra é essencial para garantir a rigidez e estabilidade do eixo Y.
2. **4 rolamentos Igus** – Os rolamentos Igus são conhecidos por sua durabilidade e resistência ao desgaste.
3. **Parafusos M3 (8 unidades de 10 mm e 4 unidades de 18 mm)** – Usados para fixar os componentes de forma eficiente.
4. **Parafusos M4 (4 unidades de 8 mm)** – Para a montagem de partes específicas do modelo.
5. **4 arruelas** – Para distribuir a carga e prevenir danos nos materiais.
6. **4 T-nuts** – Essenciais para conectar as barras de forma segura ao chassi da impressora.

#### Montagem do Modelo

A montagem do carrinho é descrita de forma a facilitar o entendimento mesmo para aqueles que não têm muita experiência em montagem de componentes impressos em 3D. A seguir, um passo a passo da montagem:

1. **Suportes Traseiros**: Comece instalando os suportes de barra traseiros o mais ao fundo possível. Essa é uma etapa crucial porque oferece a base necessária para o restante da estrutura.

2. **Suportes Frontais**: Prossiga com a colocação dos suportes dianteiros, posicionando-os na altura do tensor. Para facilitar a montagem, recomenda-se aquecer e dobrar o plástico de parada conforme necessário. O autor menciona que essa parte pode ser aprimorada em futuras versões do modelo.

3. **Suporte Frontal**: Instale o suporte da frente. É importante notar que, embora os suportes possam quebrar nas linguetas, isso não impacta significativamente o funcionamento do modelo, o que simplifica a montagem.

4. **Inserção de Barras Lisas**: As hastes lisas devem ser inseridas com os rolamentos Igus de cada lado. Esse passo é fundamental para garantir que o carrinho se mova suavemente ao longo do eixo Y.

5. **Fixação das Tampas**: Utilize os parafusos M3 para fixar as tampas na parte superior do conjunto (4 unidades). Essa etapa irá proteger os componentes internos e melhorar a estética da montagem.

6. **Trilhos Direito e Esquerdo**: Parafuse os trilhos direito e esquerdo na plataforma, se certificando de que estão na direção correta. Uma instalação incorreta pode levar a falhas na movimentação da impressora.

7. **Clipe nos Igus**: Depois de fixar os trilhos, encaixe-os nos rolamentos Igus, assegurando que estão perfeitamente ajustados.

8. **Correia**: Recoloque a correia, assegurando que está tensionada corretamente para evitar deslizes durante a operação.

9. **Melhorias na Estabilidade**: Para otimizar a estabilidade e fixação da mesa, recomenda-se adicionar molas extras (além das amarelas 1.7x18x27). Essa adição melhora o controle e mantém a mesa aquecida plana, garantindo impressões de maior qualidade.

10. **Isolante**: O autor sugere a inclusão de um isolante para melhorar a eficiência térmica da impressora, o que pode ser especialmente benéfico em longas sessões de impressão.

#### Considerações Finais

O modelo "LK4 U30 Pro Carrinho Y Igus / LM8UU" é uma excelente solução para problemas comuns enfrentados por usuários de impressoras 3D. A proposta é um exemplo perfeito de como a impressão 3D pode ser utilizada para personalizar e otimizar máquinas, melhorando sua eficiência e vida útil.

Ao seguir as instruções e utilizar os materiais recomendados, mesmo aqueles com menos experiência podem montar este componente em um tempo relativamente curto. Além disso, a estrutura robusta e a possibilidade de personalizações futuras proporcionam um valor adicional a longo prazo.

No entanto, é importante ressaltar que o modelo ainda está em um processo de melhoria. O autor encoraja os usuários a colaborarem e sugerirem ajustes que podem levar a um design ainda mais funcional e eficiente. Essa abertura ao feedback é um aspecto essencial da cultura de impressão 3D, onde a comunidade frequentemente se une para trocar ideias e promover inovações.

Se você está enfrentando problemas com os rolamentos do eixo Y da sua impressora 3D, considere experimentar o modelo LK4 U30 Pro. Você poderá descobrir uma nova maneira de aumentar a eficiência de sua impressora e garantir impressões de qualidade superior. Não hesite em pedir ajuda, seja na montagem, na impressão ou em qualquer dúvida que surgir ao longo do processo.

### Conclusão

A impressão 3D é uma combinação de criatividade e solução de problemas. Modelos como o "LK4 U30 Pro Carrinho Y Igus / LM8UU" são testemunhos dessa junção, mostrando que, com inovação e colaboração, podemos enfrentar e superar os desafios que surgem no uso diário de impressoras 3D. Com a constante evolução dessa tecnologia, continua sendo um momento emocionante para se envolver na fabricação digital e na comunidade maker.
