Sobre o objeto 3D Linha do tempo Uhr

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

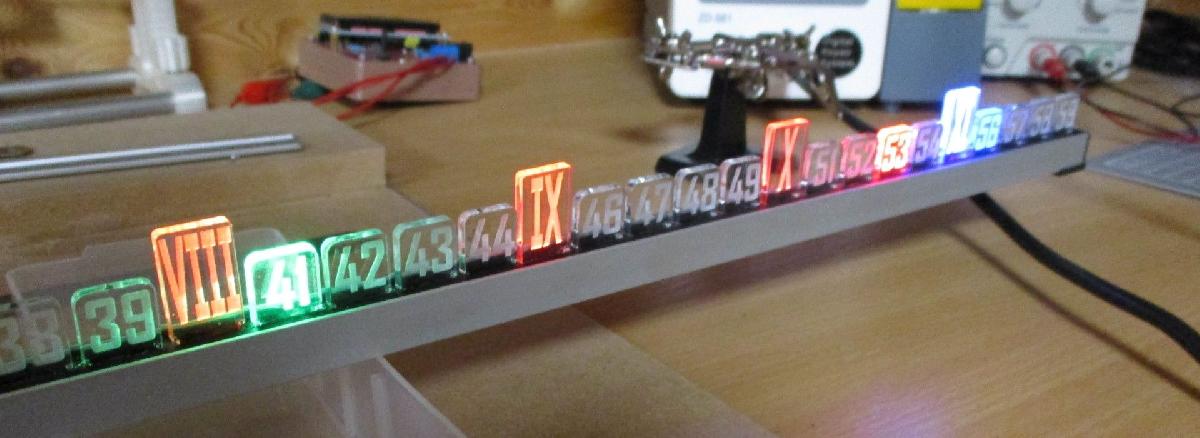

Linha do tempo Uhr foi projetado para Impressora 3D. Relogio Neopixel alongadohttps://www.youtube.com/watch?v=lLEgY6v7WTIpecas impressas necessarias(preto)4x faixa1x tampa da caixa1x tampa direita1x eletronica esquerda2x suportes de paredepecas a laser necessarias de acrilico de 3mmtodas as pecas do arquivo Ziffern_2.svgeletronica necessaria1x fita de LED RGB WS2812b 1m 60LED/Metr1x Arduino Nano1x DS3231 relogio em tempo real1x adaptador de tomada 5Vdiv. fio de 0,14 mm²soquete 2,1 x 5,5 mm1m perfil U de aluminio 16x13x1,5 mm da loja de materiais de construcaoO programaVou adicionar o programa original de Florian e o meu programa levemente modificadoO programa original apenas sincroniza a hora do Arduino uma vez por hora.Como meu Arduino (barato da China) avanca 5 segundos em 60 segundos, a horaprecisa ser sincronizada com mais frequencia... No meu caso, a cada 10 segundos.onde posso comprar as coisas?(precos em 15.11.2020)Fita de LED RGB WS2812b 60LED/MetrAmazon 1m 14,90 Euros "sem taxas de envio com Prime" https://tinyurl.com/y4qdt8m3Aliexpress 1m 3,60 Euros (5m por 18 Euros) "sem taxas de envio" https://tinyurl.com/y3mejoadArduino NanoBanggood 1 peca 2,09 Euros "sem taxas de envio" https://tinyurl.com/y6qpt8pzAmazon 1 peca 6,49 Euros "sem taxas de envio com Prime" https://tinyurl.com/y44ymetvDS3231 relogio em tempo realAmazon 5 pecas 8,99 Euros "sem taxas de envio com Prime" https://tinyurl.com/y2lha4d6Adaptador de tomada 5V 2A (um de 1A tambem serve)Amazon 1 peca 8,89 "sem taxas de envio com Prime" https://tinyurl.com/yxq2ukutFio de 0,14mm²Amazon 10 cores 13,99 Euros "sem taxas de envio com Prime" https://tinyurl.com/y3uua9qtSoquete 2,1 x 5,5mmAmazon 5 pecas 6,95 Euros "sem taxas de envio" https://tinyurl.com/yylljro7Acredito que todos possam imprimir as pecas do relogio,laserizar os digitos e montar.O programa no Arduino Nano tambem e possivel de se fazer.Mas penso que ha alguns detalhes quetalvez deveriam ser considerados com mais atencao.Pode ser que em alguns Arduinos baratinhos da China seja necessario configurar "ATMega 328P (old Bootloader)" no software.Para que o monitor serial funcione no software do Arduino,a taxa de Baud de "padrao 9600" deve ser alterada para 115200.Isso frequentemente nao e levado em consideracao.Comandos para ajustar o relogiob seguido de um numero de 0-255 ajusta o brilho dos LEDs dos ponteirosExemplo: b200m seguido de 0-255 ajusta o brilho das marcacoes de horasExemplo: m15f (letra minuscula) desativa a transicao suave do ponteiro dos segundosF (LETRA MAIUSCULA) ativa a transicao suave do ponteiro dos segundost seguido de data e hora configura o relogio no Arduino para o valor correspondenteAnoMesDiaHoraMinutoSegundo (com um asterisco entre os valores)Exemplo: t20190609234530s (letra minuscula) le a hora armazenada no relogio em tempo real e o relogiocontinua a contar.S (LETRA MAIUSCULA) salva a hora previamente ajustada com "t" no relogio em tempo realO relogio construido aqui e uma adaptacao do relogio NeoPixel deFlorian Knodt que ele apresentou em um video em seu canal no YT.Video -> https://tinyurl.com/yyruvsg4Ele mantem um canal no YT que vale a pena assinar "BitBastelei"https://www.youtube.com/user/adlerweb..e ele tambem tem um sitewww.adlerweb.infoAqui deixo um cordial abraco e um enorme agradecimento!!
