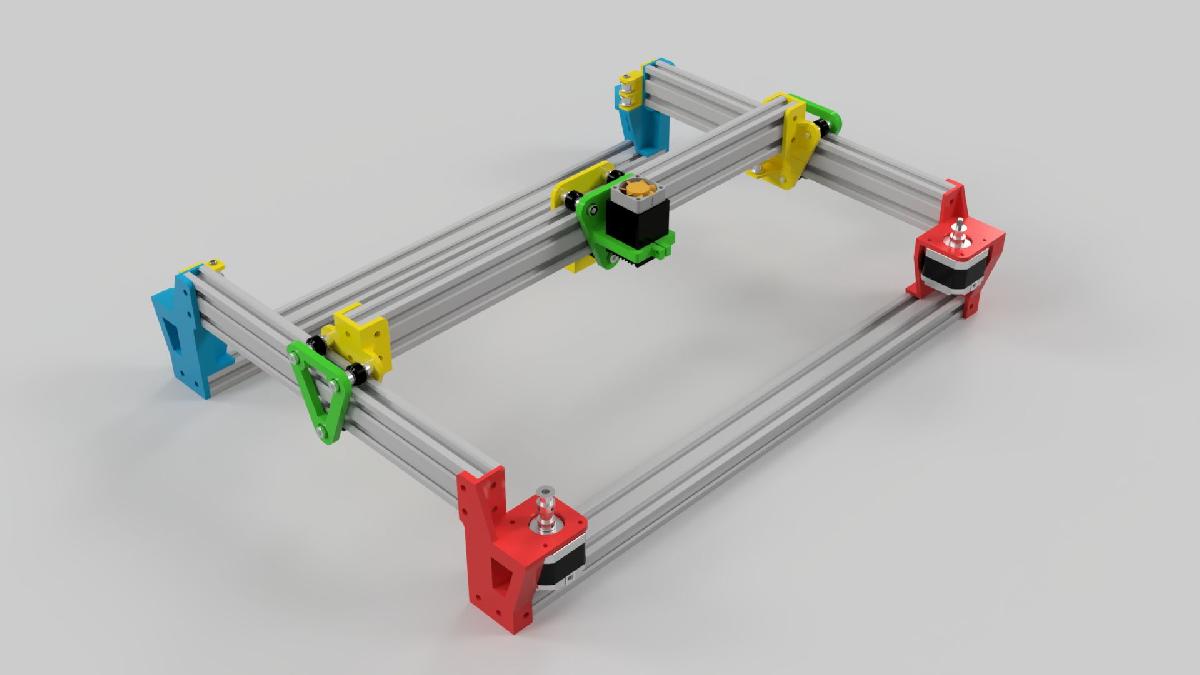

Sobre o objeto 3D Laser Core XY Estrutura 2040

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Laser Core XY Estrutura 2040 foi projetado para Impressora 3D. Atualizacao > Adicionei um arquivo zip contendo todos os Designs do Fusion 360 para esta construcao, o que facilitara a modificacao para seu proprio uso. Se voce fizer alteracoes/modificacoes/novas versoes, por favor, faca o link de volta como um remix do design original. Eu tinha alguns comprimentos de extrusao 2040 sobressalentes restantes de converter meu (nao construido) D-Bot em um Hypercube, e vendo que eu tinha um diodo laser esperando para ser instalado no meu HyperCube ou Tevo, decidi que poderia muito bem usar as pecas sobressalentes que eu tinha para montar uma estrutura e faze-la funcionar como um sistema proprio, em vez de um complemento para uma impressora 3D.A estrutura e exagerada para um gravador a laser; no entanto, vendo que eu ja tinha todas as pecas, fazia sentido utiliza-las.Eu uso um Arduino Uno rodando GRBL v1.1f e CNC Shield v3.51 (qualquer versao superior a v3 deve funcionar bem para Core-XY, - Versoes 3 e abaixo nao suportam GRBL 0.9+ e, portanto, nao tem funcionalidade para CORE XY). Alternativamente, use uma placa diferente completamente.Eu tenho um Laser Azul de 2W 445nm da LaserLandAustralia (https://www.ebay.com.au/str/laserlandaustralia2016)Um suporte para prenderum laser e fornecido e deve funcionar para objetos que tenham cerca de 33mm de largura/comprimento, no entanto, uma versao em branco e fornecida nos formatos STL e STEP caso isso nao funcione para voce.Lista de Materiais (BOM)Fixadores etc ....A confirmarEletronicos2 Motores de Passo Nema 17 (Eu usei Nema 17HS4001 1.7A 40N.cm 1.8deg)1 Arduino Uno R31 CNC Shield superior a v3.00 (Eu usei Elecrow CNC Shield V3.51)2 Drivers de Motor de Passo (A4988 ou DRV8825) para o CNC Shield (Eu usei DRV8825)2 ou 4 Interruptores de Final de Curso se voce decidir usa-los, no entanto, esta construcao nao os utiliza no momento.1 Fonte de Alimentacao de 12v1 Qualquer laser que voce deseje montar com seu controlador (Eu usei isso - https://www.ebay.com.au/itm/2W-445nm-Blue-Laser-Module/283358907577)EstruturaTodos os pedacos da estrutura sao extrusao V-Slot 2040, o comprimento dos eixos X e Y depende de voce, a unica consideracao e o pedaco de 2040 que a ponte (gantry) que o carro X percorre, isso precisa ser cortado 51mm mais curto que as secoes X Exemplo: Estou usando pecas sobressalentes de uma construcao anterior, meus 2040's sao os seguintes:Secoes Y = 332 mmSecoes X = 520 mmPonte X = 469 mm Juntando as coisasSuporte Frontal Esquerdo : 7 de M5 x 10, 7 de Arruelas M5, 1 de Porca T-M5, 4 de M3 x 8, 4 de Arruelas M3Suporte Traseiro Esquerdo : 7 de M5 x 10, 7 de Arruelas M5, 1 de Porca T-M5Suporte Frontal Direito : 7 de M5 x 10, 7 de Arruelas M5, 1 de Porca T-M5, 4 de M3 x 8, 4 de Arruelas M3Suporte Esquerdo Direito : 7 de M5 x 10, 7 de Arruelas M5, 1 de Porca T-M5Idler de Cinta Traseira Esquerda : 1 de M3 x 40, 1 de Arruela M3, 1 de Porca M3Idler de Cinta Traseira Direita : 1 de M3 x 40, 1 de Arruela M3, 1 de Porca M3Cada carro X e Y requerem o seguinte:3 de M5 x 353 de Mini V-Wheel5 de Espacador de 6mm1 de Espacador Excentrico de 6mm6 de Shim Mini de Precisao (8x5x1)Locomocao2 Polias de Tempo GT2 de 16 dentes de 6mm (bore de 5mm)2 Polias Idler GT2 de 16 dentes de 6mm (bore de 3mm)4 Polias Idler GT2 sem dentes de 6mm (bore de 3mm)Quanto da Cinta de Tempo GT2 de 6mm para atenderseus comprimentos X e Y (eu tinha 5m dela ja)Pecas STL Impressas1 de cada STL baixado, exceto:Adicionei um STL de Espacador que pode ser usado se voce nao tiver nenhum metalico ja.Configuracoes de ImpressaoEstou imprimindo tudo com as seguintes configuracoes usando PLA 3D Fila generico:Altura da Camada = 0.2mmPreenchimento = 35% RetilineoSuperior/Inferior = 3 Cascas/Muros = 3SoftwareGRBL 1.1f - https://github.com/gnea/grbl lembre-se de habilitar o suporte CORE-XY antes de compilar e carregarCalculadora Reprap - Util para calcular os passos corretos por mm (https://www.prusaprinters.org/calculator/)Eu uso o LaserGRBL (http://lasergrbl.com/) para queimar/ controlar, mas existem muitas outras opcoes que podem ser melhores para voce (veja aqui https://github.com/gnea/grbl/wiki/Using-Grbl)

Baixar

O modelo 3D "Laser Core XY - Estrutura 2040" é uma configuração de estrutura destinada a um sistema de gravação a laser, feito com perfis de extrusão V-Slot 2040. Este projeto é interessante não apenas por seu design funcional, mas também pela adaptação e reciclagem de materiais já existentes, o que demonstra a criatividade e sustentabilidade.

### Descrição Geral
O autor do modelo propôs a construção de uma máquina laser independente, usando perfis e componentes que sobraram de uma construção anterior (um D-Bot). Com um diodo laser de 2W à disposição, a ideia foi criar uma estrutura que não apenas utiliza os materiais disponíveis, mas que também é robusta o suficiente para as operações de gravação a laser.

### Componentes e Eletrônica
A estrutura é projetada para ser montada com os seguintes componentes principais:
- **Motores de Passo Nema 17**: Dois motores são usados, e o autor menciona um modelo específico (Nema 17HS4001).
- **Arduino Uno com CNC Shield**: Um Arduino Uno com uma CNC Shield v3.51 é utilizado para controlar o sistema, com suporte a GRBL, particularmente a versão 1.1f.
- **Laser**: Um módulo de laser azul de 2W é normalmente utilizado, e o autor fornece links para a aquisição.

### Montagem e Estrutura
Todas as peças da estrutura são feitas de extrusão 2040 e a montagem envolve a configuração de várias seções:
- As dimensões específicas dos eixos X e Y são ajustáveis conforme a necessidade do usuário, mas a ponte que conecta o carro X deve ser cortada 51 mm menor que as seções X para garantir um movimento adequado.

### Montagem de Componentes
As instruções de montagem são detalhadas, incluindo:
- Suportes frontais e traseiros que utilizam fixadores M5 e M3.
- Um conjunto de peças necessárias para a movimentação nos eixos X e Y, como as V-Wheels e espaçadores.

### Impressão 3D
O autor fornece especificações de impressão, como:
- Altura da camada de 0,2 mm, infill de 35%, e um total de 3 camadas de topo e fundo. Essas configurações ajudam a garantir que as peças impressas sejam suficientemente robustas para suas aplicações.

### Software
O projeto exige que o usuário utilize o GRBL, com instruções explícitas sobre como habilitar o suporte para o modo Core XY antes da compilação. O LaserGRBL é mencionado como um software que pode ser utilizado para operar o laser.

### Considerações Finais
Este modelo 3D para a construção de um gravador a laser Core XY destaca a versatilidade das impressoras 3D e a comunidade maker colaborativa. O autor encoraja modificações e remixagens do design original, promovendo uma cultura de compartilhamento e personalização. O fornecimento dos arquivos no formato Fusion 360 para edição é um grande benefício, possibilitando que outros criem suas versões do projeto de acordo com suas necessidades.
