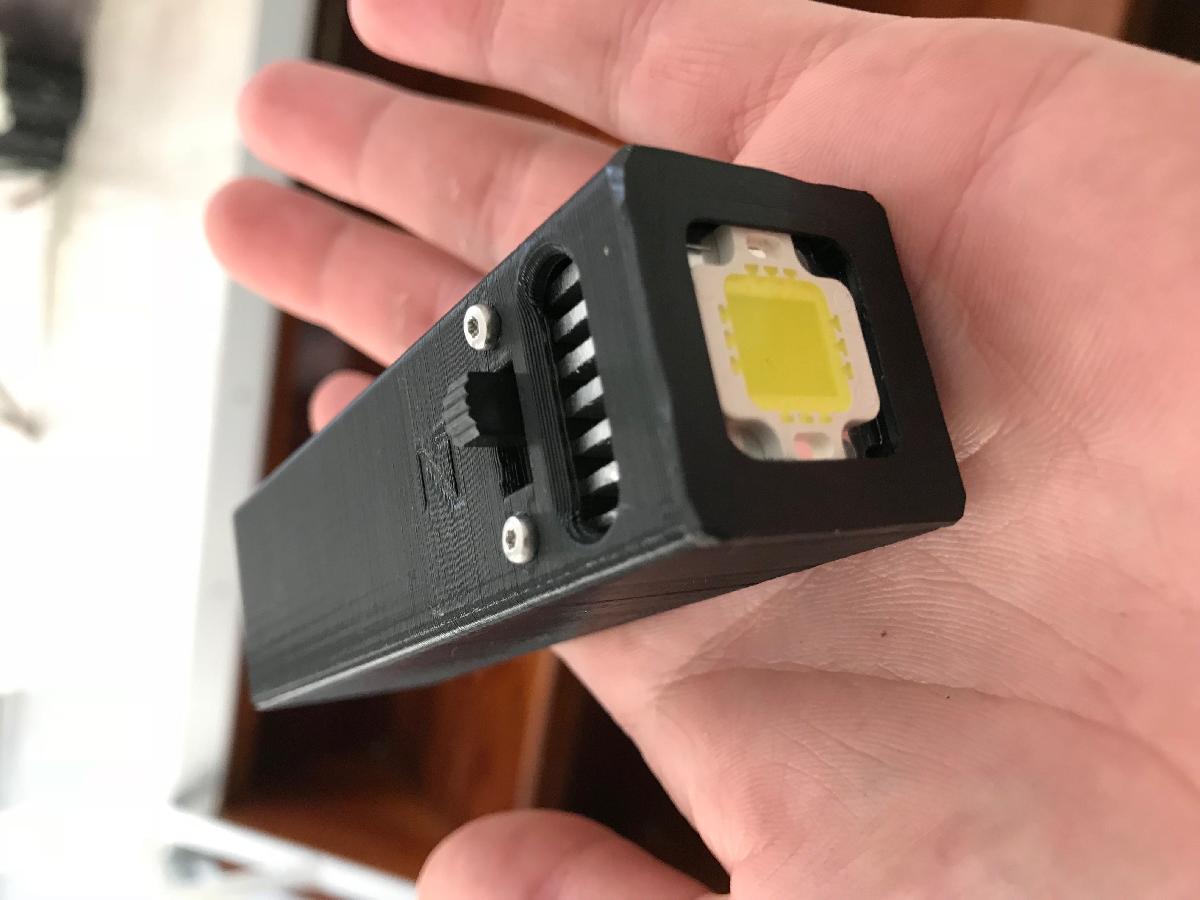

Sobre o objeto 3D Lanterna portatil LED de alta potencia 10W com bateria

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Lanterna portatil LED de alta potencia 10W com bateria foi projetado para Impressora 3D. Este e um LED muito brilhante! Eu uso este LED de 12V com apenas 9V, para que o calor nao seja tao alto e o consumo permaneca aceitavel. Os dissipadores de calor ficam quentes a cerca de 55 graus Celsius / 131F e eu nao preciso de um ventilador e o plastico (PETG XT 3D Fila) nao amolece (medido em um espaco de 22 graus Celsius). Voce precisa das seguintes pecas: 10W LED (10 pecas 2 €) dissipador de calor (1 €) Regulador de Tensao (5 pecas 1,50 €) Carregador LiPo (10 pecas 1,50 €) Bateria 18650 (5 €) Circuito de Protecao (5 pecas 1 €) Interruptor (10 pecas 1,50 €) Entao, tudo junto, nao custa muito e voce tem muitas pecas sobrando para projetos futuros ;) Eu colei um suporte de aluminio com 20x30x20mm entre o LED e o dissipador de calor, para ter um pouco mais de aderencia. O interruptor e fixado com dois parafusos de 2mm, mas voce tambem poderia apenas cola-lo. A tampa na parte de tras e simplesmente colada com supercola. O consumo e de 0,4A diretamente na bateria quando o regulador esta ajustado para 9V. Com uma bateria de 3400mA, voce teria que obter 8,5h de tempo de execucao. O LED NAO fica mais escuro porque o Regulador de Tensao sempre mantem 9V. Quando a bateria estiver descarregada, o LED comecara a piscar. O carregamento leva muito tempo, mas nao e um problema. Divirta-se construindo! Resfriamento: LED (eu uso Branco Frio): Interruptor: Aumentador de tensao: Bateria (18650): Protecao: Carregador:
