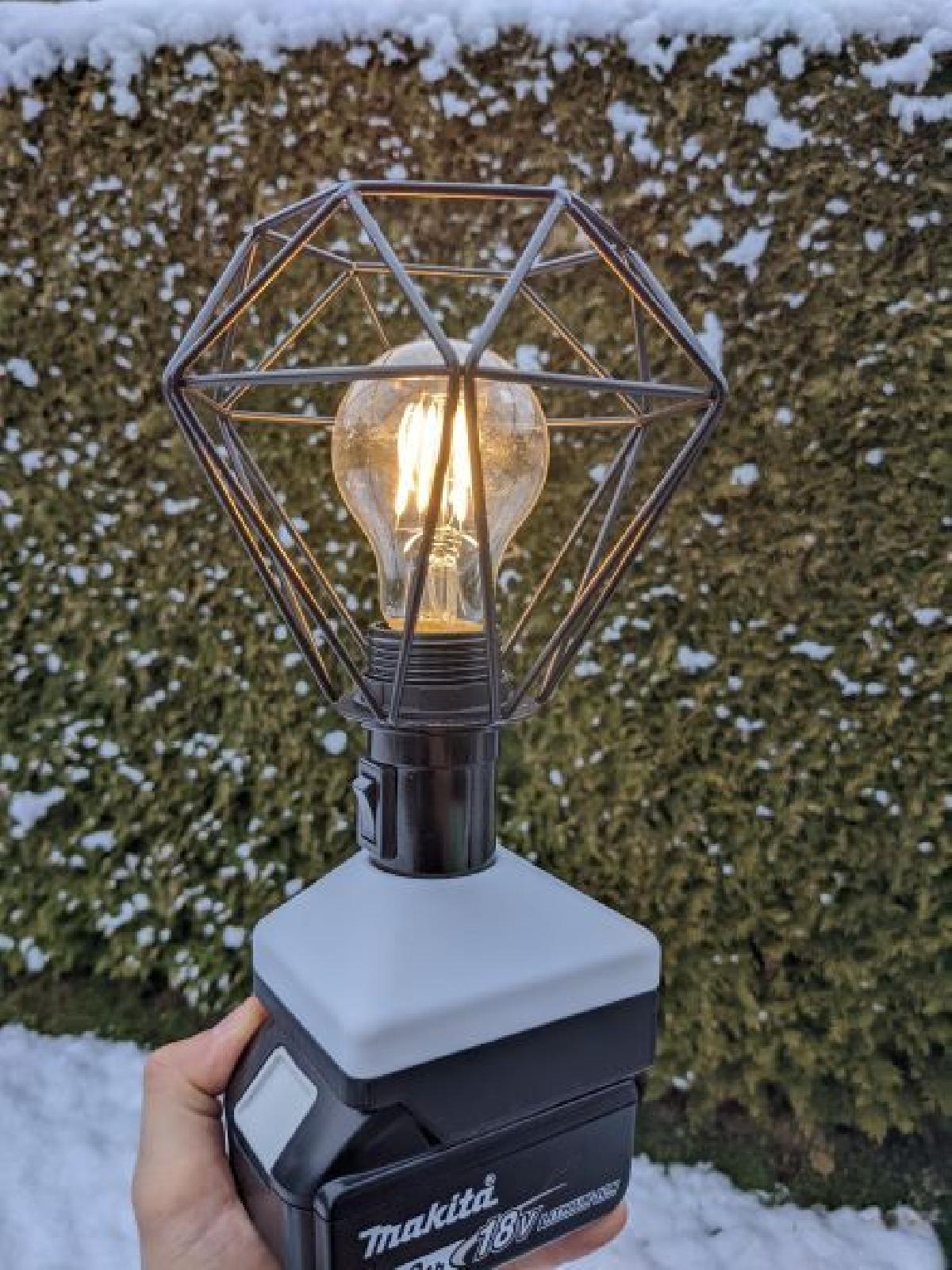

Lanterna a bateria Makita 18V

Máquinas-ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Lanterna a bateria Makita 18V

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Lanterna a bateria Makita 18V foi projetado para Impressora 3D. Desde que muitos dos meus amigos possuem o sistema de bateria Makita de 18V, pensei em um presente de Natal pratico para eles. Tive a ideia da plataforma basica do usuario "bitplusatoms" com seu design "Makita Battery Mount". Mas como outras placas de contato de bateria da Makita custam muito menos, desenhei novamente a plataforma basica. Para essa forma basica, construi uma tampa que acomoda um soquete de lampada E27 padrao; escolhi um soquete com interruptor. A conexao ao soquete e feita com um tubo roscado padrao M10, e a conexao a plataforma base e realizada por meio de rosca M4. O restante do trabalho e feito muito rapidamente - voce conecta a placa de contato da bateria ao soquete - a limitacao de tensao e completamente assumida pelas lampadas! Mas, claro, so se voce comprar as lampadas certas: todas as lampadas E27 com corrente continua na faixa de tensao de 12-24V funcionam. Use as seguintes palavras-chave no motor de busca de sua escolha para encontrar as mais diversas variantes em potencia e cor da luz: "led e27 12-24v DC". Alternativamente, estou postando minha lista especifica de pecas aqui: 1. soquete da lampada: [https://lightstock.de/fassungen/bakelit-lampenfassung-e27-mit-schalter-teilgewindemantel-schwarz-mit-zugentlastung/](https://lightstock.de/fassungen/bakelit-lampenfassung-e27-mit-schalter-teilgewindemantel-schwarz-mit-zugentlastung/) 2. tubo roscado: [https://lightstock.de/montagematerial/gewinderohr-m10x1-lange-15mm-verzinkt/](https://lightstock.de/montagematerial/gewinderohr-m10x1-lange-15mm-verzinkt/) 3. Placa de contato da bateria Makita: [https://www.agrodirect.at/index.php/shop/maschinen-e-ger%C3%A4te/makita/makita-zubeh%C3%B6r/akkuger%C3%A4tezubeh%C3%B6r/makita-anschlussklemme-terminal-kontaktplatte-18v-modelle-detail](https://www.agrodirect.at/index.php/shop/maschinen-e-ger%C3%A4te/makita/makita-zubeh%C3%B6r/akkuger%C3%A4tezubeh%C3%B6r/makita-anschlussklemme-terminal-kontaktplatte-18v-modelle-detail) 4. Lampada com luz quente, 4W: [https://www.amazon.de/gp/product/B09B3NWG81/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&th=1](https://www.amazon.de/gp/product/B09B3NWG81/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&th=1) 5. Lampada com luz fria, 5W: [https://www.amazon.de/gp/product/B07GDD44JW/ref=ppx_yo_dt_b_asin_title_o03_s01?ie=UTF8&psc=1](https://www.amazon.de/gp/product/B07GDD44JW/ref=ppx_yo_dt_b_asin_title_o03_s01?ie=UTF8&psc=1) 6. Lampada com 1W para iluminacao de emergencia: [https://www.amazon.de/gp/product/B07XL6HMD6/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&th=1](https://www.amazon.de/gp/product/B07XL6HMD6/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&th=1) 7. Alem disso, quatro parafusos M4 - 16mm e um abajur opcional para o soquete E27 se voce quiser. Alias, o soquete e equilibrado de modo que voce tambem pode pendura-lo (testado com uma bateria de 5AH).
