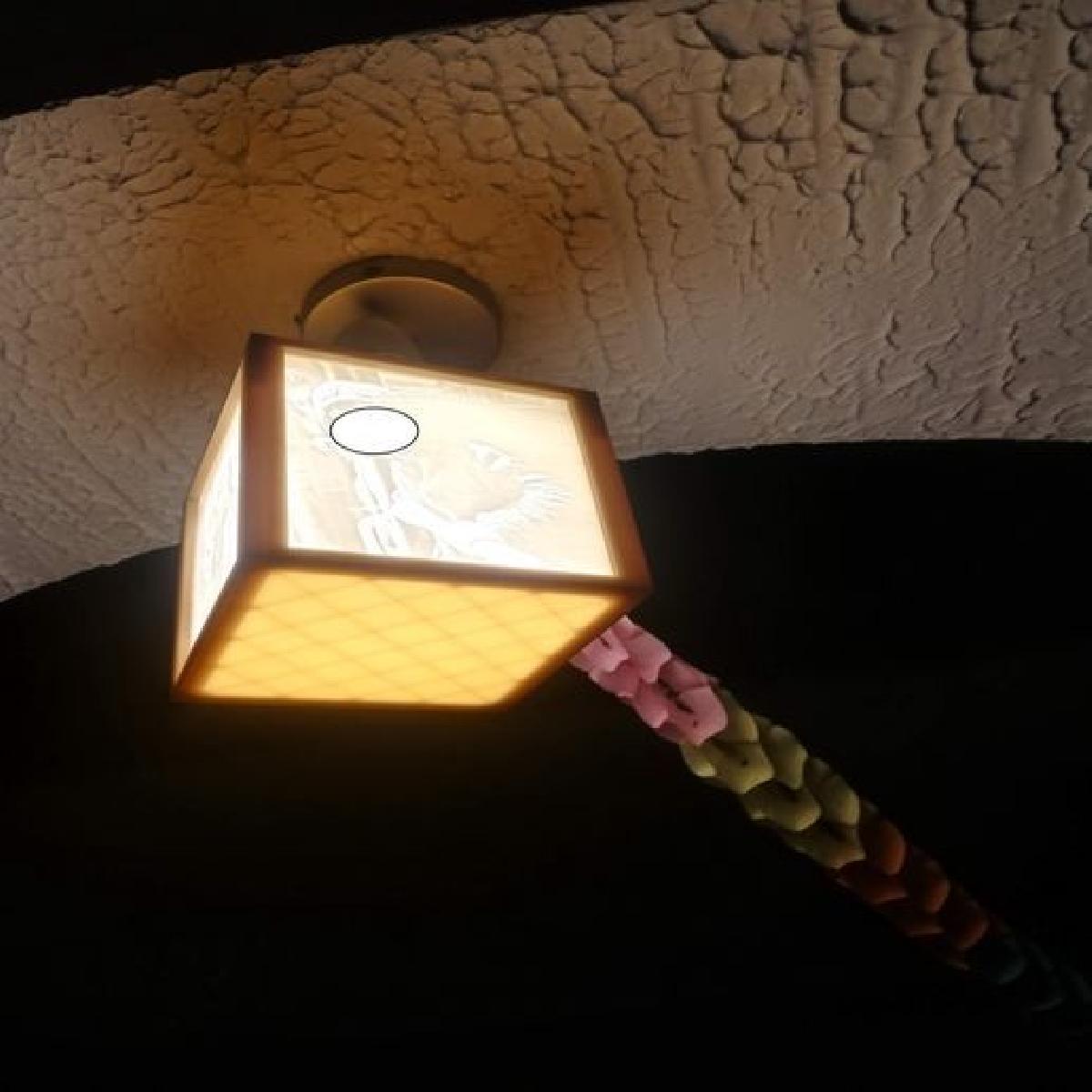

Lampada Litophane 4 lados (ka) GU10

Home

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Lampada Litophane 4 lados (ka) GU10

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Lampada Litophane 4 lados (ka) GU10 foi projetado para Impressora 3D. Versao Funcionando, mas exige correcoes! (o anel pode precisar de um leve polimento para ser encaixado na carcaca, os buracos na base precisam ser ligeiramente aumentados para se adequar aos parafusos que utilizaremos). Impressao baseada no projeto https://www.thingiverse.com/thing:2504519 No entanto, a situacao me forcou a criar a carcaca do zero. Lithopane baseados nas recomendacoes de um colega do link. Litho com tamanho de 96x96x3mm. imagem de tamanho 90x90mm + 3mm de moldura, totalizando 96x96. Para que o litho saia bom, precisamos encontrar a foto certa... nitida e razoavelmente contrastante. Em seguida, precisamos converte-la para preto e branco e o mais importante (meu truque para um bom corte) durante a edicao (por exemplo, no GIMP) criamos uma imagem do tamanho 96x96 com uma moldura preta de 3mm e compomos isso junto com a imagem que queremos imprimir. Depois, ativamos o Histograma (horizontal) e la nos niveis de entrada no preto deixamos sem mudancas, mas no branco onde esta 255 colocamos no minimo 240, isso permitira cortar um branco puro que durante o corte no Cura sera tratado como se nao existisse e nosso litho saira com buracos. Portanto, se essa situacao ocorrer, lembre-se de que voce devera editar a foto e diminuir ainda mais o nivel de entrada. (veja as capturas de tela) Assim que tivermos as fotos preparadas, abrimos elas no CURA (eu tenho a mais recente 4.4.0). Nas opcoes que aparecerao apos adicionar a imagem, escolhemos: Altura 2.7 Base 0.3 Largura 96 Profundidade 96 Mais escuro e mais alto Deixamos o suavizar sem mudancas. Depois disso, giramos nosso objeto em 90° (na vertical). Definimos a altura da camada para 0.1 e o preenchimento para 100%. O restante fica a criterio. (veja as capturas de tela) Cortamos e imprimimos... A lampada tem folgas consideraveis para facilitar o encaixe da tampa e do litho, alem da propria lampada gu10 LED!!!! No entanto, como mencionei anteriormente, pode haver a necessidade de polir a rosca do anel e da tampa superior para facilitar o encaixe. Quanto a seguranca, a lampada LED GU 10 de 3W funciona continuamente cerca de 10 horas por dia e, ha aproximadamente uma semana, nao constatei problemas (nada esta derretendo... :).
