Sobre o objeto 3D Lampada do monitor

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

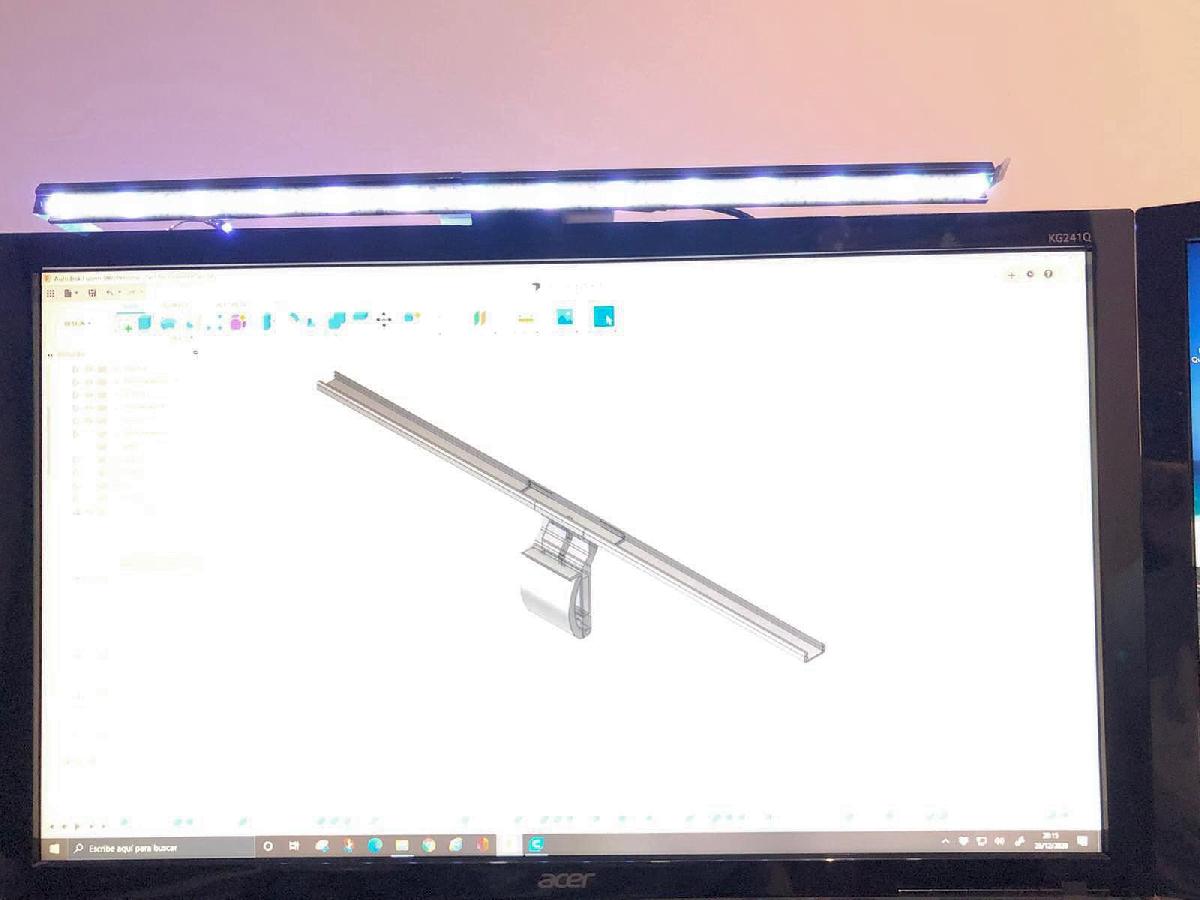

Lampada do monitor foi projetado para Impressora 3D. MONITOR LAMP e uma lampada simples baseada no modelo de uma marca conhecida que e colocada na area superior do monitor.Consiste em uma area central onde um mini-arduino pode ser adicionado para controlar uma faixa de led neopixel.Uma area central giratoria para ajustar a inclinacao do feixe de luz.A area de iluminacao e composta por dois bracos que se encaixam na area central giratoria e dois acabamentos laterais.Tambem estao incluidos dois tipos de ajustes para a parte traseira do monitor. Como o centro de gravidade esta na area frontal da lampada, ela tende a girar para frente. Dependendo da espessura e do formato traseiro do monitor, o ajuste pode ou nao ser adequado.Conhecendo a espessura do seu monitor, voce pode incluir uma segunda perna na area central e prescindir do braco de ajuste. Provavelmente adicione esta opcao no futuro.Em uma nova versao, tentarei modificar a area central para evitar a perna do braco de ajuste. Alem de incluir espaco para localizar botoes para adicionar funcoes com mini-arduino. impressao...Para evitar suportes, recomendo imprimir os bracos verticalmente usando jangada.O resto das pecas, exceto as tampas laterais, requerem suportes, incluindo o difusor.Para a area central, o ideal e usar suportes personalizados para evitar o enchimento da passagem do cabo.Quanto as duas secoes do difusor, a geometria indica 216,5 mm de comprimento, mas a contracao do PLA 3D Fila ao esfriar pode fornecer outra medida final. Optei por incluir o difusor de 219mm porque e a contracao que melhor se adapta ao meu material. No entanto, com seu programa de fatiamento, voce pode alterar facilmente essa dimensao.Sao necessarios 4 parafusos de 2mm metricos e 20mm de comprimento com suas porcas para as areas de pivo.Aconselho o uso de uma faixa de led com 144 LEDs por metro sem piscar.

Baixar

O arquivo "Lampada do monitor" refere-se a um modelo 3D para impressão de uma lâmpada, que é fixada na parte superior do monitor do computador. O modelo é baseado em um design de uma marca famosa e inclui uma área central na qual um mini-arduino pode ser acoplado para controlar uma faixa de led neopixel. Possui uma área giratória que permite o ajuste da inclinação da luz.

A lâmpada é composta por dois braços que se encaixam na área central giratória e dois acabamentos laterais. O modelo também inclui dois tipos de ajustes para a parte traseira do monitor. Esses ajustes são necessários porque o centro de gravidade da lâmpada está na área frontal e tende a pender para a frente. Dependendo da espessura e do formato traseiro do monitor, esses ajustes podem ou não ser adequados.

O autor do modelo sugere uma futura atualização do design para incluir uma segunda perna na área central e um espaço para adicionar botões de função para o mini-arduino.

Na impressão do modelo 3D da lâmpada, o autor recomenda imprimir os braços verticalmente para evitar o uso de suportes. Já para as outras peças, que necessitam de suportes, o autor sugere o uso de suportes personalizados para a área central com a finalidade de evitar o enchimento da passagem do cabo.

Para a impressão das duas seções do difusor da lâmpada, o autor indica que apesar da geometria prever 216,5 mm de comprimento, a contração do PLA (material de impressão) pode alterar essa dimensão final. Sendo assim, o autor optou por incluir uma versão do difusor com 219 mm.

Por fim, o arquivo inclui o uso de quatro parafusos métricos de 2 mm e 20 mm de comprimento e suas respectivas porcas para as áreas de pivô. E para o melhor desempenho da lâmpada, o autor recomenda o uso de uma faixa de led com 144 LEDs por metro que não pisca.
